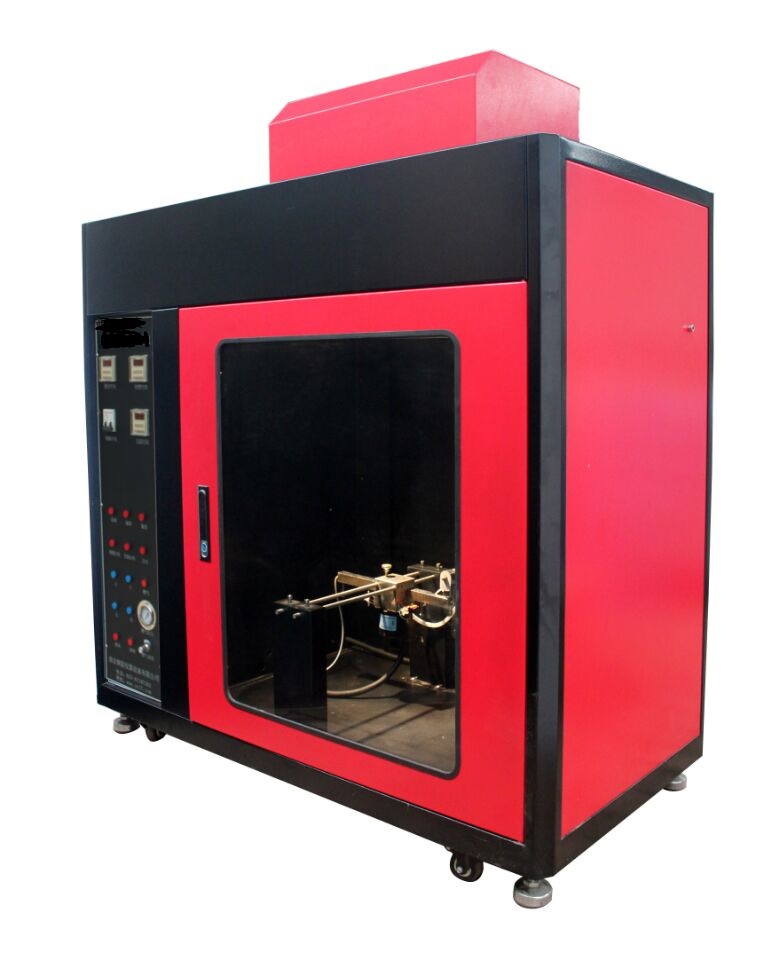

絕緣材料600V低壓漏電起痕試驗機 絕緣材料600V低壓漏電起痕試驗機  應用場景與產品清單?

1. 電力與工業設備?

高壓部件?：斷路器滅弧罩、互感器絕緣筒、開關觸頭支架

連接系統?：接線端子、母線槽絕緣隔板、電纜接頭

電機/變壓器?：線圈骨架、槽楔、端部絕緣塊

2. 家用與消費電子?

安全隔離件?：插座/開關面板、電源適配器外殼、電器控制板基座

散熱結構?：LED燈座、電暖器絕緣隔熱片

電池系統?：充電器觸點支架、電池包絕緣薄膜

3. 交通運輸?

新能源汽車?：充電槍絕緣殼體、電池模組隔離板、電機控制器散熱基板

軌道交通?：受電弓絕緣子、車載高壓箱絕緣支架

4. 新能源與基建?

光伏系統?：逆變器散熱器絕緣墊、接線盒塑料殼體

風電設備?：變槳控制系統絕緣件、塔筒電纜固定件

5G基站?：戶外電源模塊外殼、天線振子絕緣支撐

材料類型?

材料大類? ?具體示例? ?測試必要性?

工程塑料? 尼龍（PA）、聚碳酸酯（PC）、ABS、PBT、PPO ???? 廣泛用于帶電部件支撐結構，表面易吸附污染物

熱固性塑料? 環氧樹脂、酚醛樹脂、不飽和聚酯（BMC/DMC） ???? 用于斷路器外殼、繼電器基座，長期暴露在電弧污染中

高性能特種塑料? PPS（聚苯硫醚）、PEI（聚醚酰亞胺）、PEEK ????? 新能源汽車/航空航天高壓部件，失效風險極高

層壓板材? 環氧玻璃布板（FR-4）、電木板、聚酰亞胺覆銅板 ???? PCB基材、絕緣墊片，需保障潮濕環境下的表面絕緣性

彈性體材料? 硅橡膠、EPDM（乙丙橡膠）、電線電纜護套 ??? 戶外接線盒密封件、電纜終端，直接暴露于雨水和粉塵

陶瓷與復合絕緣子? 陶瓷絕緣子、硅橡膠復合絕緣子 ???? 高壓輸電線路/變電站設備，承受雨霧+工業污染雙重考驗

?

技術指標

1.電極尺寸：5mm±0.1mm*2mm±0.1mm，電極一端邊緣切成30度角的斜面；
2.電極材料：銅+鉑金(鉑金長度：≥12mm，純度≥99.0%)；
3.電極間相距：4.0mm±0.1mm；
4.每個電極對試樣作用力：1.0N±0.05N；
5.試樣品尺寸：≥15*15mm, 厚度：≥3mm；
6.施加電壓：100～600V（48～60Hz）之間可調，短路電流在1.0A±0.1A時電壓下降不超過10%；
7.判斷回路：短路電流大于0.5A時間維持2秒鐘繼電器動作，切斷電流，指示試品不合格；
8.溶液滴落間隔時間：30s±5s；
9.滴液針頭到樣品表面高度：30～40mm；
10.控制液滴采用電磁閥.液滴大小：（20+30）mm3,50滴為（0.997~1.147g）, 20滴為（0.380-0.480g）;
11.滴液裝置：試驗前需要調整；
12.針頭外徑：0.9~1.1mm；
13.箱體內部容積：0.5m3（可選購0.75m3或1m3）；
14.外部尺寸: 寬1170mm*深630mm*高1330mm；
15.箱體材料：鐵板噴涂；
16.排氣孔：?100mm；

17.工作電源：220V,10A,50Hz。

耐電痕化指數是什么”，看來是被我前面關于漏電起痕試驗機的詳細介紹引起了興趣。用戶可能是個電氣工程師、材料研發人員，或是質檢相關工作者，需要理解這個關鍵參數的實際意義。

翻看之前的對話，我已經完整解釋了試驗機原理和測試過程，但PTI這個術語當時只給了定義性描述。用戶現在顯然是希望更深入理解這個指數——不僅想知道字面定義，更關心它的工程價值和應用場景。

?核心定義?

PTI 表示：

?在規定測試條件（通常滴完50滴電解液）下，材料表面不發生電痕化或起燃失效所能承受的 高電壓值（以25V為增量分級）。?

?示例?：PTI 175 表示該材料能在 ?175V 電壓?下通過 ?50滴電解液測試?而不失效。

?核心測試標準?

依據 ?IEC 60112 / GB/T 4207? 標準進行測試：

?電極?：兩鉑金電極置于材料表面，間距 ?4.0mm ± 0.1mm?。

?電解液?：滴落 ?0.1% 氯化銨水溶液?，每 ?30秒 ± 5秒? 滴落一滴。

?判定條件?：

若滴完 ?50滴? 后，材料未形成導通電痕（短路電流未超0.5A）或未起火，則通過該電壓測試。

逐步升高電壓（100V→125V→150V→175V…），找到能承受50滴的 高電壓即為PTI。

?PTI 與 CTI 的區別?

?參數? PTI (耐電痕化指數) CTI (相比電痕化指數)

?測試目標? 材料能否通過?固定50滴測試? 材料?失效前 高耐受電壓?

?測試方式? 在?指定電壓?下測50滴結果 通過多電壓測試?確定失效臨界值?

?用途? 快速篩選材料達標電壓 精確量化材料耐電痕化能力

?示例? PTI 175（通過175V/50滴） CTI 225（ 高耐受225V）

?? ?關鍵點?：PTI 是?通過性測試?（Pass/Fail），CTI 是?極限值測試?（尋找失效臨界點）。

測量結果 (Measurements):?

耐電痕化指數 (Proof Tracking Index - PTI)：? 在規定的滴液條件下（通常50滴），材料能承受的 高電壓值?（以25V為一級遞增）。例如，PTI 175表示在175V電壓下通過50滴測試。

相比電痕化指數 (Comparative Tracking Index - CTI)：? 材料在?失效前?（形成電痕或起燃）能承受的 高電壓值?（同樣以25V為一級遞增）。CTI需要通過至少5個樣品在多個電壓下的測試來確定。例如，CTI 200表示材料能在200V下通過50滴測試或在更高電壓下達到某個滴數標準。

失效滴數：? 在某個確定的測試電壓下，樣品失效時（短路或起燃）的電解液滴數。

應用領域 (Applications):?

電氣電子行業：評估開關、插座、連接器、繼電器、PCB基材、線圈骨架等使用的絕緣材料（塑料、陶瓷、層壓板等）。

家電行業：洗衣機、冰箱、空調等內部可能需要耐電痕化的絕緣部件。

照明行業：燈具外殼、燈座、鎮流器等。

汽車行業：高壓連接器、電池包組件、傳感器等。

材料研發與質量控制：新材料開發、配方改進、來料檢驗、生產過程監控。

主要配件:

用途

漏電起痕試驗儀。適用于固體絕緣材料在潮濕條件下相比漏電起痕指數和耐漏電起痕指數的測定方法，具有簡便、準確、可靠、實用等特點。

低壓漏電起痕試驗機是用于評估固體絕緣材料在電場和電解液聯合作用下耐電痕化性能的專業設備，主要測定相比電痕化指數（CTI）和耐電痕化指數（PTI）?。以下是其核心信息：

一、功能與原理

測試原理?：在材料表面放置間距4mm的鉑電極，施加100-600V電壓并定時滴加0.1%NH4Cl電解液，模擬電場與污染介質聯合作用，觀察導電通道形成情況?。

核心指標?：

CTI?：50滴電解液未失效的大電壓；

PTI?：50滴電解液未失效的固定電壓?。

二、技術參數

電極?：鉑金材質，尺寸5mm×2mm，壓力1.00N±0.05N，夾角60°±5°?；

滴液系統?：30±5秒/滴，液滴高度35mm±5mm，電阻率3.95±0.05Ωm（A液）?；

環境要求?：溫度0-40°C，濕度≤80%，風速0.2m/s?；

安全保護?：過流/過壓保護、自動斷電功能?

三、應用領域

適用于電工電子產品、家用電器、新能源汽車連接器等絕緣材料的耐電痕化測試，尤其關注潮濕污染環境下的性能?。

四、設備特點

自動化控制?：12寸觸控屏操作，支持數據存儲和多種測試標準?；

結構設計?：不銹鋼箱體，配備排風系統，部分型號支持1000V高壓擴展?。

五、標準更新

2022版GB/T 4207新增溶液C（電阻率1.98±0.05Ωm），優化了環境溫度（23±2℃）和電極材料要求，強化了測試兼容性?。
