耐壓強度試驗機，介電強度試驗機，電氣強度試驗機  儀器特點

1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。

2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

耐壓強度試驗機，介電強度試驗機，電氣強度試驗機  固體電介質擊穿

導致擊穿的 低臨界電壓稱為擊穿電壓.均勻電場中,擊穿電壓與介質厚度之比稱為擊穿電場強度（簡稱擊穿場強,又稱介電強度）.它反映固體電介質自身的耐電強度.不均勻電場中,擊穿電壓與擊穿處介質厚度之比稱為平均擊穿場強,它低于均勻電場中固體介質的介電強度.固體介質擊穿后,由于有巨大電流通過,介質中會出現熔化或燒焦的通道,或出現裂紋.脆性介質擊穿時,常發生材料的碎裂,可據此破碎非金屬礦石.

固體電介質擊穿有3種形式 :電擊穿,熱擊穿和電化學擊穿.

電擊穿是因電場使電介質中積聚起足夠數量和能量的帶電質點而導致電介質失去絕緣性能.熱擊穿是因在電場作用下,電介質內部熱量積累,溫度過高而導致失去絕緣能力.電化學擊穿是在電場,溫度等因素作用下,電介質發生緩慢的化學變化,性能逐漸劣化, 終喪失絕緣能力.固體電介質的化學變化通常使其電導增加 , 這會使介質的溫度上升,因而電化學擊穿的 終形式是熱擊穿.溫度和電壓作用時間對電擊穿的影響小,對熱擊穿和電化學擊穿的影響大;電場局部不均勻性對熱擊穿的影響小,對其他兩種影響大.

主要配置：

1、試驗主機一臺              5萬伏高壓發生器一臺

2、電磁自動放電裝置一套。     電壓擊穿計算機測控軟件一套

3、全自動微電腦電壓調壓裝置一套(串口方式)

4、試驗電極規格(紫銅)         計算機一套(專用抗強干擾計算機)

5、試驗用油盒一只：材質為有機玻璃

6、產品使用說明書一份            合格證一份

整機組成：

升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm×25mm兩個；Ф75mm×25mm一個。

擊穿電壓是使電介質擊穿的電壓，電介質在足夠強的電場作用下將失去其介電性能成為導體，稱為電介質擊穿，所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。

在強電場作用下，固體電介質喪失電絕緣能力而由絕緣狀態突變為良導電狀態。導致擊穿的 低臨界電壓稱為擊穿電壓，在均勻電場中，擊穿電壓與固體電介質厚度之比稱為擊穿電場強度，它反映固體電介質自身的耐電強度。

不均勻電場中，擊穿電壓與擊穿處固體電介質厚度之比稱為平均擊穿場強，它低于均勻電場中固體電介質的介電強度。不同電介質在相同溫度下，其擊穿場強不同。當電容器介質和兩極板的距離d一定后，由U1-U2=Ed知，擊穿場強決定了擊穿電壓。

介電強度是一種材料作為絕緣體時的電強度的量度. 它定義為試樣被擊穿時, 單位厚度承受的 大電壓, 表示為伏特每單位厚度. 物質的介電強度越大, 它作為絕緣體的質量越好.

介電強度，是材料抗高電壓而不產生介電擊穿能力的量度，將試樣放置在電極之間，并通過一系列的步驟升高所施加的電壓直到發生介電擊穿，以次測量介電強度。盡管所得的結果是以kv/mm為單位的，但并不表明與試樣的厚度無關。因此，只有在試樣厚度相同的條件下得到各種材料的數據才有可比性。

技術參數

01、輸入電壓： 交流220 V

02、輸出電壓： 交流 0--50 KV  直流0—70 KV

03、電器容量： 5KVA

04、高壓分級： 0--5KV； 0-10KV；0-20KV

05、升壓速率： 100V/S  200V/S  500V/S  1000V/S 2500V/S 3000V/S

06、試驗方式：直流試驗：1、擊穿試驗 2、梯度升壓  3、耐壓試驗

           交流試驗：1、擊穿試驗  2、梯度升壓  3、耐壓試驗

07、擊穿判停方式：1、電壓判停 2、電流判停

08、電壓試驗精度： ≤ 1％

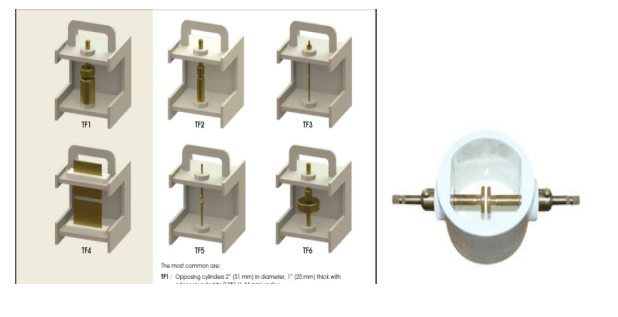

09、電極規格： ￠25mm 兩個   ￠75mm一個

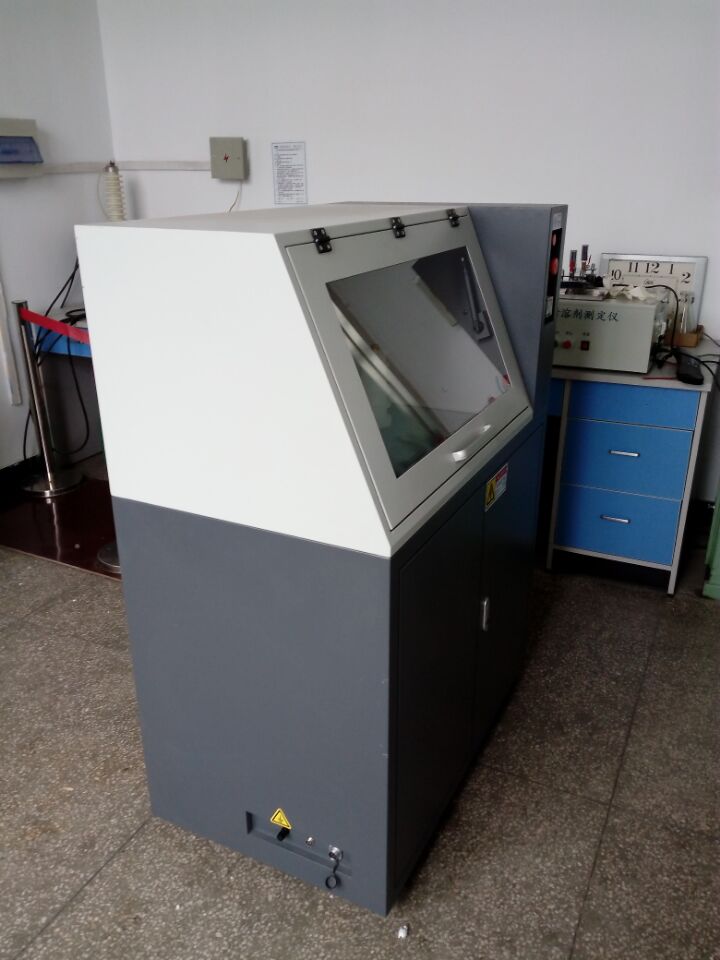

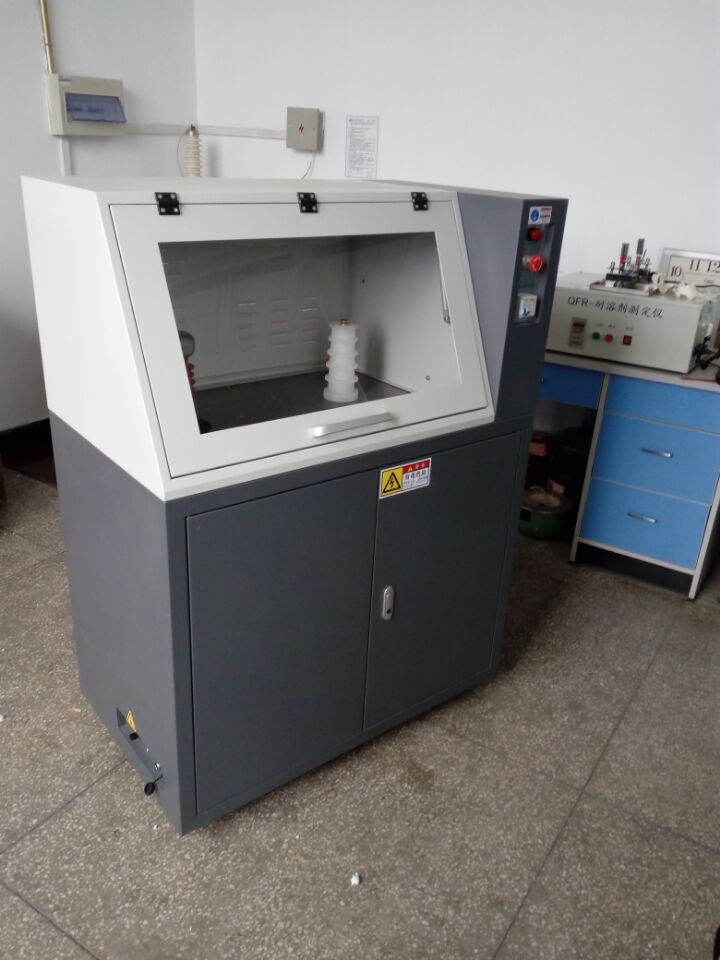

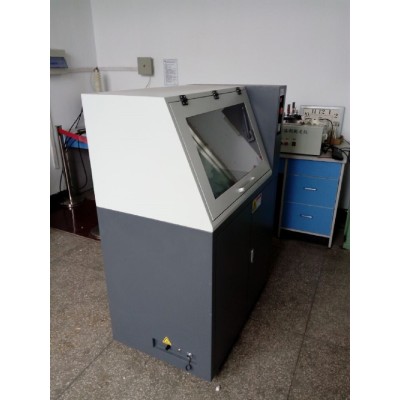

10、主機尺寸：長寬高-800*800*1450（MM）

擊穿電壓也是評定絕緣油電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射擊電子。當電子具有足夠能量時，可以使油分子微化離解。

于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行中油的擊穿電壓低是變壓器工作危險的信號。

注意事項：

本儀器為高壓試驗設備，使用時必須注意以下幾點

1、儀器安裝時應具有獨立的接地線。

2、在開機前，操作者要首先熟悉操作方法。

3、儀器不能在有強烈腐蝕性氣體及有顆粒雜質的氣體環境中使用。

4、試驗環境溫度15度到25度之間，相對濕度60％到70％之間

5、試樣擊穿瞬間有火花產生并伴有聲響，屬正常現象。

6、每次更換試樣或接觸高壓電極時必須用高壓放電棒對高壓電極進行放電，放電時間5秒以上。

7、每次進行試驗前，必須檢查儀器接地。

　一般的電器元件都是有電壓限制的，不能超過它的耐壓值，超過了這個電壓就會擊穿，元件就是損壞了。這個會使元件擊穿的電壓就叫做擊穿電壓。　　

擊穿電壓是使電介質擊穿的電壓。電介質在足夠強的電場作用下將失去其介電性能成為導體,稱為電介質擊穿,所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。不同電介質在相同溫度下,其擊穿場強不同。當電容器介質和兩極板的距離d一定后,由U1-U2=Ed知,擊穿場強決定了擊穿電壓。擊穿場強通常又稱為電介質的介電強度。提高電容器的耐壓能力起關鍵作用的是電介質的介電強度。

介電系數，是一個在電的位移和電場強度之間存在的比例常量。這一個常量在自由的空間（一個真空）中是8.85×10的-12次方法拉第/米（F/m）。在其它的材料中，介電系數可能差別很大，經常遠大于真空中的數值，其符號是eo。 在工程應用中，介電系數時常在以相對介電系數的形式被表達，而不是 值。如果eo表現自由空間（是，8.85×10的-12次方F/m）的介電系數，而且e是在材料中的介電系數，則這個材料的相對介電系數（也叫介電常數）由下式給出： ε1=ε / εo=ε×1.13×10的11次方 很多不同的物質的介電常數超過1。這些物質通常被稱為絕緣體材料，或是絕緣體。普遍使用的絕緣體包括玻璃，紙，云母，各種不同的陶瓷，聚乙烯和特定的金屬氧化物。絕緣體被用于交流電（AC），聲音電波（AF）和無線電電波（射頻）的電容器和輸電線路。

測試介電強度的儀器信息

介電擊穿強度試驗儀 滿足GB1408.1-2006 要求，主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、、絕緣漆等介質在工頻電壓或直流電壓下擊穿強度和耐電壓時間的測試；該儀器采用單片機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印 的一種測試儀器。

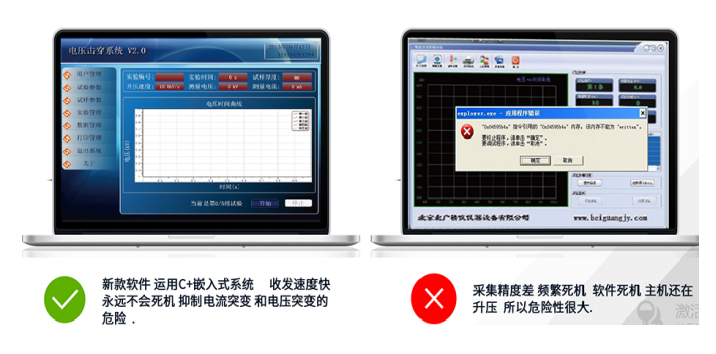

軟件功能：

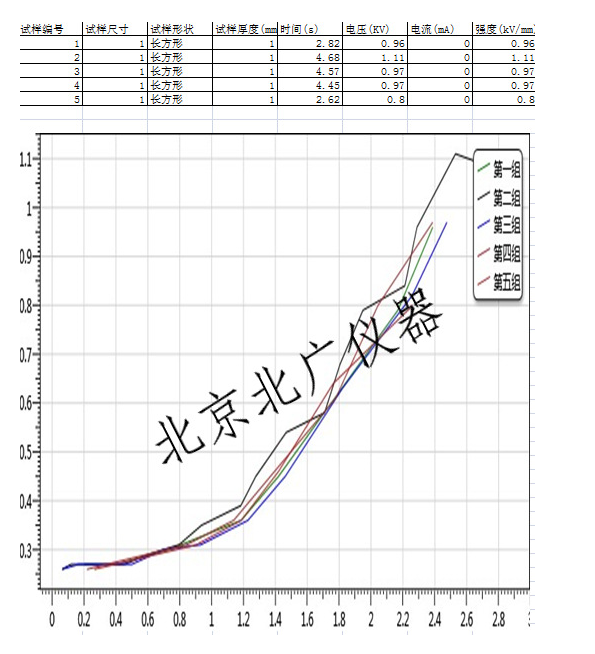

1、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；

2、可對試驗數據進行編輯修改，靈活適用；

3、試驗條件及測試結果等數據可自動存儲；

4、試驗報告格式靈活可變，適用于不同用戶的不同需求；

5、可對一組試驗中曲線數據的有效與否進行人為選定；

6、試驗結果數據可導入EXECL、WORD文檔編輯；

7、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；

8、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1s內切斷電源；

9、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。

電氣強度測試(electric strength test)又稱耐壓測試。簡單點說，任何電氣設備都有一個絕緣強度，不同額定電壓的絕緣強度不一樣。當超過一定電壓等級后，設備的絕緣就會被擊穿。電氣強度測試就是看在給被測設備加一定的高電壓（可以參考IEC標準或者國標），看是否會導致擊穿。如果不擊穿，則通過，擊穿則說明不合格。

　　一般在設備出廠前做這個試驗，在現場可能僅僅是搖絕緣就可以了。另外，該試驗是破壞性試驗，一旦擊穿，不可修復。

　　電氣強度測試(electric strength test)又稱耐壓測試，是圍繞絕緣材料被擊穿后呈現出導體特性的特點,考察相關電參數的變化特征,以此判定絕緣材料是否被擊穿

電壓擊穿試驗儀、介電強度試驗儀（耐壓測試儀）在使用過程中的注意事項：

在使用電壓擊穿試驗儀/介電強度試驗儀（耐壓測試儀）進行硫化橡膠或其他絕緣材料的擊穿強度測試時，需嚴格遵守安全規范并確保測試結果的準確性。以下是關鍵注意事項的詳細說明：

一、安全防護措施

1. 高壓危險防護

   操作人員必須接受高壓設備安全培訓，熟悉設備緊急停機按鈕和斷電流程。

   測試區域設置警示標識（如“高壓危險”），禁止無關人員靠近。

   設備必須可靠接地（接地電阻≤4Ω），避免漏電或靜電積累。

2. 防護裝置

  確保試驗儀配備安全聯鎖裝置（如防護罩未閉合時自動斷電）。

  使用絕緣操作工具（如高壓絕緣手套、絕緣墊）輔助操作。

3. 個人防護裝備（PPE）

   穿戴絕緣手套、護目鏡及防護服，避免電弧或擊穿飛濺物傷害。

二、設備設置與校準

1. 電壓參數設置

   升壓速率：根據標準（如ASTM D149）選擇合適速率（通常為500 V/s或100 V/s）。

   初始電壓：從0開始逐步升壓，避免瞬間高壓沖擊樣品。

2. 電極選擇與安裝

   使用標準電極（如球形電極或圓柱形電極，符合IEC 60243要求）。

   確保電極表面平整、清潔，無氧化或污漬（可用酒精擦拭）。

3. 校準與驗證

   定期校準設備（電壓表、電流表精度需符合標準要求）。

   使用已知擊穿電壓的標準樣品驗證設備準確性。

三、樣品處理與測試條件

1. 樣品制備

   樣品厚度均勻（通常1-3 mm），無氣泡、雜質或機械損傷。

   表面清潔干燥（避免手汗、灰塵或油脂污染）。

2. 環境控制

   溫度：23±2℃，濕度：50±5% RH（參考標準要求）。

   避免電磁干擾（遠離大功率設備或高頻信號源）。

3. 樣品固定與接觸

   確保樣品與電極緊密接觸，避免空氣間隙導致局部放電。

   對軟質橡膠樣品可施加輕微壓力（如1 N）保證貼合。

四、測試過程操作規范

1. 逐步升壓

   緩慢升高電壓，避免電壓突變導致誤判擊穿點。

   實時監測電流（擊穿瞬間電流驟升）。

2. 擊穿判定

   擊穿標準：電流超過設定閾值（如5 mA）或樣品發生碳化、穿孔。

   同一樣品不同位置至少測試3次，取平均值（剔除異常值）。

3. 數據記錄

   記錄擊穿電壓、樣品厚度、環境條件及擊穿形態（如沿面放電或貫穿擊穿）。

五、測試后處理與維護

1. 殘余電荷釋放
