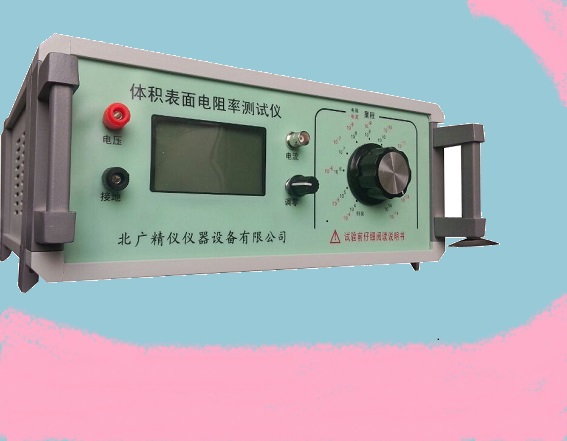

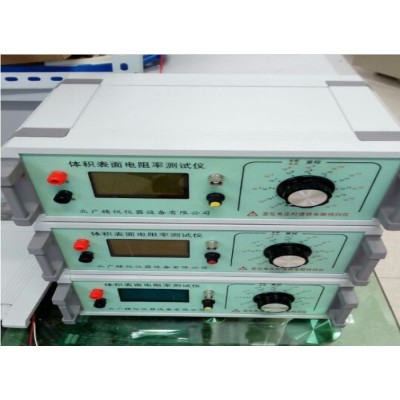

橡膠體積電阻率測試儀  產品特點：

本儀器具有精度高、顯示迅速、穩定性好、讀數方便, 適用于防靜電產品 如防靜電鞋、防靜電塑料橡膠制品、計算機房防樹脂云母體積表面電阻率測試儀靜電活動地板等電阻值的檢驗以及絕緣材料和電子電器產品的絕緣電阻測量。本儀器除能測電阻外，還能直接測量電流如電子器件暗電流等.

電導率和電阻率之間聯系和關系？

電阻率：是用來表示各種物質電阻特性的物理量。某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。國際單位制中，電阻率的單位是歐姆·米，常用單位是歐姆·平方毫米/米。

橡膠體積電阻率測試儀  電導率：水的導電性即水的電阻的倒數，通常用它來表示水的純凈度。

電導率是物體傳導電流的能力。電導率測量儀的測量原理是將兩塊平行的極板，放到被測溶液中，在極板的兩端加上一定的電勢（通常為正弦波電壓），然后測量極板間流過的電流。根據歐姆定律，電導率(G)--電阻(R)的倒數，是由電壓和電流決定的。

電導率的基本單位是西門子（S），原來被稱為姆歐，取電阻單位歐姆倒數之意。因?yàn)殡妼?dǎo)池的幾何形狀影響電導率值，標準的測量中用單位電導率S/cm來表示，以補償各種電極尺寸造成的差別。單位電導率（C）簡單的說是所測電導率（G）與電導池常數(L/A)的乘積.這里的L為兩塊極板之間的液柱長度，A為極板的面積。

=ρl=l/σ

(1)定義或解釋 電阻率的倒數為電導率。σ=1/ρ (2)單位: 在國際單位制中,電導率的單位是西門子/米。 (3)說明 電導率的物理意義是表示物質導電的性能。電導率越大則導電性能越強,反之越小。

工作原理

        根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。傳統的高阻計的工作原理是測量電壓V固定，通過測量流過取樣電阻的電流I來得到電阻值。從歐姆定律可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計是精度差、分辨率低。

       本儀器是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以，即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高，從理論上講其誤差可以做到零，而實際誤差可以做到千分之幾或萬分之幾。

什么是電阻率？

　　電阻跟導體的材料、橫截面積、長度有關。

　　導體的電阻與兩端的電壓以及通過導體的電流無關。

　　導體電阻跟它長度成正比，跟它的橫截面積成反比．

典型應用

1.硫化橡膠體積、表面電阻率測定

2.測量防靜電鞋、導電鞋的電阻值

3.測量防靜電材料的電阻及電阻率

4.測量計算機房用活動地板的系統電阻值

5.測量絕緣材料電阻(率)

6.光電二極管暗電流測量

7.物理,光學和材料研究

8.高分子材料表面體積電阻率測定

　材料說明

　　A、通常,絕緣材料用于電氣系統的各部件相互絕緣和對地絕緣,固體絕緣材料還起機械支撐作用.一般希望材料有盡可能高的絕緣電阻,并具有合適的機械、化學和耐熱性能.

　　B、體積電阻班組可作為選擇絕緣材料的一個參數,電阻率隨溫度和濕度的京戲化而顯著變化.體積電阻率的測量常常用來檢查絕緣材料是否均勻,或都用來檢測那些能影響材料質量而又不能作其他方法檢測到的導電雜質.

　　C、當直流電壓加到與試樣接觸的兩電極間時,通過試樣的電流會指數式地衰減到一個穩定值.電流隨時間的減小可能是由于電介質極化和可動離子位移到電極所致.對于體積電阻小于10的10Ω.m

　　的材料,其穩定狀態通常在1min內達到.因此,要經過這個電化時間后測定電阻.對于電阻率較高的材料,電流減小的過程可能會持續幾分鐘、幾小時、幾天,因此需要用較長的電化時間.如果需要的話,可用體積電阻率與關系來描述材料的特性.

　　D、由于體積電阻總是要被或多或少地包括到表面電阻的測試中去,因些近似地測量表面電阻,測得的表面電阻值主要反映被測試樣表面污染的程度.所以,表面電阻率不是表面材料本身特性的參數,而是一個有關材料表面污染特性的參數.

　　當表面電阻較高時,它常隨時間以不規則的方式變化.測量表面電阻通常都規定11min的電化時間.

測試步驟：

1、測試溫度23±2℃，相對濕度65±5%，無外界電磁場干擾環境中進行。

2、測試時對試樣所加電壓為100V~500V的直流電壓，選擇電壓檔次。

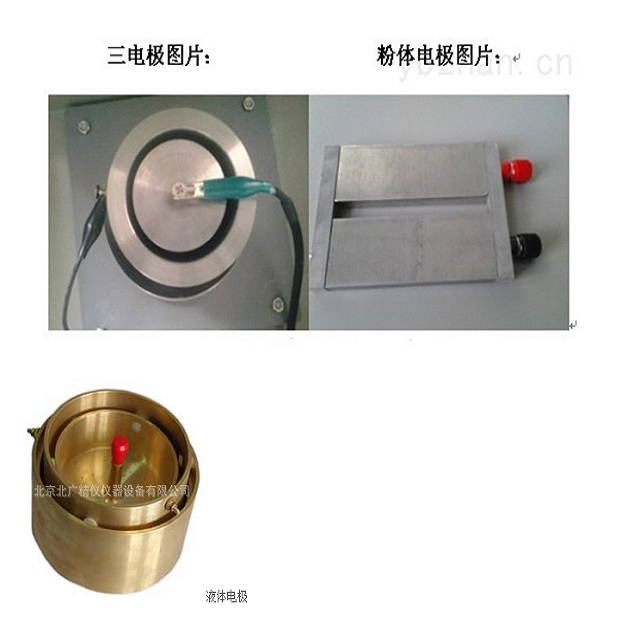

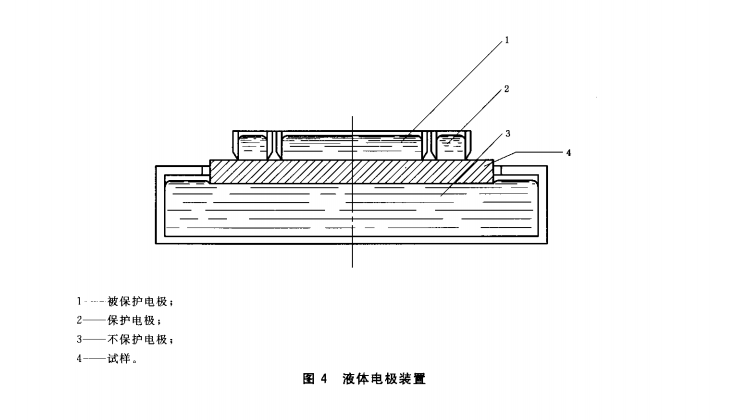

3、將試樣倒入高壓電極內，使液面剛好和環電極下緣全部接觸為止。

4、將充分放電后的試樣和電極，按固體（液體）體積及表面電阻率測試儀要求接線。

外電極（高壓電極）接高固體（液體）體積及表面電阻率測試儀的高壓輸出端。

內電極（測量電極）接固體（液體）體積及表面電阻率測試儀的測量端。

中電極（環電極）接固體（液體）體積及表面電阻率測試儀的接地端。

5、儀器預熱30分鐘，穩定后調整儀器（調零），加上試驗1分鐘，讀取電阻指示值，然后放電1分鐘，再測試一次，以二次的算術平均值作為試驗樣品電阻指示值。

范圍：

1本試驗方法包含直流絕緣電阻，體積電阻和表面電阻的測量所用直流程序。通過該測量及樣本和電極的幾何尺寸，可以計算出電絕緣材料的體積電阻和表面電阻，同時還可以計算出相應的電導和電導率。

2這些試驗方法不適用于測量中等導電材料的電阻/電導。這些材料評估可采用試驗方法D4496。

3本標準描述了幾種可選擇的測量電阻（或電導）的普通備用方法。特殊材料科采用合適的標準ASTM試驗方法進行測試，這些特殊材料具有電壓應力范圍和有限起電時間，同時規定了樣本結構和電極幾何形狀。這些個別特殊試驗方法將能更好得定義測量值的精度和偏差。

4本標準并沒有完全列舉所有的安全聲明，如果有必要，根據實際使用情況進行斟酌。使用本規范前，使用者有責任制定符合安全和健康要求的條例和規范，并明確該規范的使用范圍。

準備工作：

1、取被測液體（如：增塑劑）試樣50ml。

2、試樣應在溫度23±2℃，相對濕度65±5%的條件下處理2小時以上。

重要性和用途：

1絕緣材料用于電子系統彼此和與地面之間隔離，該材料能提供零部件的機械支撐。由于此用途，通常要求具有盡可能高的絕緣電阻，以與可接受的機械、化學和耐熱性能一致。因?yàn)榻^緣電阻或電導組合了體積和表面電阻或電導，當實際使用時，要求試驗樣本和電極具有相同的形式，此時的測量值是非常有用的。表面電阻或電導隨著濕度發生快速變化，然而體積電阻或電導則稍微變化，盡管總的變化在一些變化可能更大。

2電阻或電導可用于間接預測某些材料的低頻率電介質擊穿和損耗因數性能。電阻或電導通常作為濕度含量，固化程度，機械連續性或不同類型老化的間接測量方式。這些間接測量的效用取決于通過理論或經驗研究確立的相關度。表面電阻的降低可導致因?yàn)殡妶鰪?qiáng)度降低而發生電介質擊穿電壓的增加，或者由于應力面積的增加而發生電介質擊穿電壓的降低。

3所有的電介質電阻或電導都取決于電化時間長短和施加的電壓值（除了普通的環境變量之外）。這些因素必須已知，同時報告，以使得電阻或電導測量值有意義。在電絕緣材料工業中，形容詞“表觀”通常適用于在任意選擇電化時間條件下獲得的電阻值。見X1.4。

4體積電阻或電導可通過在特定應用場合設計某個絕緣體使用的電阻和尺寸數據計算得出。研究已經表明電阻或電導隨著溫度和濕度的變化而變化（1,2,3,4）4，同時在設計工作條件時，必須已知這種變化。體積電阻或電導測量值通常用于檢查絕緣材料的均勻性，或者對于加工，可探測影響材料質量的導電雜質，而這不容易通過其它方法觀察到。

5體積電阻超過1021Ω·cm(1019Ω·cm)時，樣本在普通實驗室條件測試獲得的數值計算得出體積電阻，如果結果確實可疑，則應考慮通常使用的測量設備的局限性。

6表面電阻或電導不能精確測量，只能近似測量，因?yàn)轶w積電阻或電導總是受到測量方法的影響。測量值還受到表面污染的影響。表面污染及其積聚速度受到許多因素的影響，包括靜電充電和界面張力。這些因素反過來可以影響表面電阻。當包括污染，但是在通常常識下判斷不是電絕緣材料的材料性能時，此時表面電阻或電導可視為與材料性能相關。

注意事項：

1、測定電極必須放置在高絕緣的墊板上。

2、測定電極在測試前后，均應做好清洗工作，特別是三只電極的支撐件不得受到試樣的污染

測試

測量時從低檔位逐漸拔往高檔，每撥一次稍停留1～2秒以使觀察顯示數字， 當被測電阻大于儀器測量量程時，電阻表顯示“1”，此時應繼續將儀器撥到量程更高的位置，當測量儀器有顯示值時應停下，當前的數字乘以檔次即是被測電阻值。當有顯示數字時不要再往更高次檔撥，否測儀器會過量程，機內保護電路開始工作，儀器測量準確度會下降。

電阻的作用：

電阻在電路中的作用：利用著名的歐姆定律可以利用電阻控制電路中的電壓、電流。

電阻的主要物理特征就是可以變電能為熱能，因此熱水器中的發熱元件、電燈泡、電燙斗就是利用了電阻的作用制成的。另外電阻有怕熱的特性，當導體材料溫度升高時材料的電阻率會增大（有些材料則表現為減小），因此利用電阻的這種特性可以制作溫度測量計（不知道你看見過沒，插一根“鐵絲”就能測量溫度的方法就是利用了這種電阻材料作用的）。

另外一些材料的電阻還會受到光線照射的印象，而利用這樣的材料可以制成光敏電阻，利用這點作用可以方便的設計光控電路以及光的測量和光電轉換等領域。

應滿足下例要求：

1、測試電壓范圍應包括：100V~500V

2、測量范圍應包括：1×106Ω~1×1017Ω

3、阻值大于1012Ω時，測量誤差應小于±20%，阻值不大于1012Ω時，測量誤差應小于±10%。

4、輸入接線的絕緣電阻應大于儀器輸入電阻的100倍。

5、測試時試樣及測量導線應有良好。

6、儀器應定期進行校驗。

準確度: 準確度優于下表

量程 有效顯示范圍 20～30℃ RH<80%

104 0.01~19.99 5%

105 0.01～19.99 5%

106 0.01～19.99 5%

107 0.01～19.99 5%

108 0.01～19.99 5%

109 0.01～19.99 5%

1010    0.01～19.99 5%+2字

1011     0.01～19.99 5%+2字

1012 0.01～19.99 5%+5字

1013 0.01～19.99 10%+5字

1014 0.01～19.99 10%+5字

1014以上 0.01～19.99 10-15%+5字

超出有效顯示范圍時誤差有可能增加，測試電流準確度與電阻相同，測試電壓準確度為 10%

應用

電阻率較低的物質被稱為導體，常見導體主要為金屬，而自然界中導電性 佳的是銀，其次為半導體，硅鍺。當存在外電場時，金屬的自由電子在運動中不斷和晶格節點上做熱振子的正離子相碰撞，使電子運動受到阻礙，因而就具有了一定的電阻。其他不易導電的物質如玻璃、橡膠等，電阻率較高，一般稱為絕緣體。介于導體和絕緣體之間的物質(如硅) 則稱半導體。電阻率的科學符號為 ρ(Rho)。 已知物體的電阻，可由電阻率ρ、長度 l 與截面面積A 計算：ρ=RA/I，在該式中， 電阻R 單位為歐姆，長度 l 單位為米，截面面積 A 單位為平方米，電阻率 ρ單位為歐姆·米

主要標準：

GB/T 1410-2006 《 固體絕緣材料體積電阻率和表面電阻率試驗方法》

ASTM D257-99  《絕緣材料的直流電阻或電導試驗方法》

GB/T 2439-2001《硫化橡膠或熱塑性橡膠 導電性能和耗散性能電阻率的測定》

GB/T 10581-2006 《絕緣材料在高溫下電阻和電阻率的試驗方法》

GB/T 1692-2008 《硫化橡膠絕緣電阻率的測定》

GB/T 12703.4-2010 《紡織品 靜電性能的評定 第４部分：電阻率》

GB/T 10064-2006《測定固體絕緣材料絕緣電阻的試驗方法》

產品保修承諾：

1、免費送貨到用戶指定的地點，免費指導安裝、培訓及調試。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

5、產品質保期：自安裝正常使用日起一年；

6、軟件升級：終生免費提供新版本控制軟件。

關于儀器質保：1、北廣儀器保證提供的設備為需方指定的全新設備，其各項技術指標均符合相關的產品技術要求。2、設備經客戶驗收合格后，開始計算保修期，設備免費保修期為壹年，設備在質量保質期內，產品在非人為損壞的情況下，由北廣儀器負責全保。北廣儀器的客服在得到通知后24小時內響應，安排約定維修細節。3、質保期后，我們免費為您維修維護設備，除大型設備外所有設備一律返廠維修，經檢驗后，電話告知客戶問題所在及解決方式，經客戶同意后進行維修，維修后發回客戶，對于損壞及更換的零部件我們只收取成本費；如客戶不認同我們的檢驗結果，雙方另協商維修細節。

體積表面電阻率測試儀是一種用于測量材料絕緣性能的精密儀器，廣泛應用于多個行業，主要涉及對材料電絕緣性能有嚴格要求的領域。北京北廣精儀儀器設備有限公司聲場的體積表面電阻率測試儀主要用于以下主要適用行業及具體應用場景：

1. 電子與半導體行業

  應用：測試PCB基板、絕緣薄膜、封裝材料、半導體晶圓等的電阻率，確保其絕緣性能滿足電子元件防短路、防漏電的要求。

  案例：評估手機電路板在高濕度環境下的絕緣可靠性。

2. 電力與能源行業

應用：檢測電纜絕緣層、變壓器油、復合絕緣子等材料的電阻率，保障高壓設備的安全運行。

案例：高壓電纜出廠前的絕緣性能驗證。

3. 航空航天與汽車制造

   應用：評估飛機復合材料、汽車線束、電池隔膜等材料的電絕緣性，防止靜電積聚或電磁干擾。

   案例：新能源汽車電池組絕緣材料的質量控制。

4. 科研與新材料開發

   應用：研究石墨烯、納米涂層等新型材料的導電/絕緣特性，優化材料配方。

   案例：柔性顯示技術中透明導電薄膜的研發測試。

5. 設備與生物材料

   應用：檢測塑料、導管、植入材料的絕緣性能，確保患者安全。

   案例：心臟起搏器絕緣外殼的生物兼容性測試。

6. 塑料與橡膠工業

   應用：質量控制環節中測量工程塑料、硅橡膠等材料的電阻率，用于防靜電包裝或絕緣部件生產。

   案例：防靜電托盤用于芯片運輸前的電阻率達標測試。

6. 軍事與國防

   應用：評估隱身涂層、雷達吸波材料等的電學性能。

7  案例：軍用無人機復合材料的電磁屏蔽效能測試。

8. 建材與家居行業

   應用：檢測地板、墻板的防靜電性能（如數據中心地板）或絕緣性能（如電工套管）。

   案例：潔凈室防靜電地板的驗收測試。

9.能源存儲（電池與電容器）

   應用：測量隔膜、電解質的電阻率，優化鋰電池或電容器的性能。

   案例：鋰電隔膜孔隙率對離子傳導性的影響研究。

10. 質量控制與認證機構

   應用：作為第三方檢測工具，依據ISO/ASTM標準對材料進行認證（如UL認證、RoHS合規性）。

   案例：出口電子產品的絕緣安全認證測試。

 關鍵測試參數

體積電阻率（Ω·cm）：反映材料內部的絕緣性能。

表面電阻率（Ω/sq）：評估材料表面的導電/防靜電特性。

行業標準參考

測試常遵循國際標準如IEC 60093、ASTM D257、GB/T 1410等，確保數據可比性。

總之，該儀器是材料電學性能評估的核心設備，覆蓋從基礎研究到工業生產的全鏈條需求，尤其在需要高可靠性絕緣或可控導電性的場景中不可或缺。
