陶瓷材料擊穿強度試驗儀-塑料電氣強度試驗儀  試驗方式：

　　1、絕緣試樣空氣中擊穿或耐壓試驗

　　2、絕緣試樣浸油中擊穿或耐壓試驗

　　3、絕緣試樣空氣中階梯擊穿或耐壓試驗

　　4、絕緣試樣浸油中階梯擊穿或耐壓試驗

陶瓷材料擊穿強度試驗儀-塑料電氣強度試驗儀  主要配置:

  1、主機一臺

  2、試驗電極：

  （1）試驗用薄膜電極 ￠25mm兩個，￠75mm一個

  （2）漆包線電極兩個

  （3）管用電極兩個

  3、試驗用油盒兩只

  4、放電棒一只

  5、試驗用軟件一套

  6、計算機一套

  7、打印機一臺

電氣強度 electric strength

在規定的試驗條件下，擊穿電壓與施加電壓的兩電極之間距離的商。

注：除非另有規定，應按本部分5.4規定測定兩試驗電極之間的距離。

電極和試樣

金屬電極應始終保持光滑、清潔和無缺陷。

注1：當對薄試樣進行試驗時，電極的維護格外重要。為了在擊穿時盡量減小電極損傷，優先采用不銹鋼電極。

接到電極上的導線即不應使得電極傾斜或其他移動或使得試樣上壓力變化，也不應使得試樣周圍的電場分布受到顯著影響。

注2：試驗非常薄的薄膜（例如：<μm厚)時,這些材料的產品標準應規定所用的電極、操作的具體程序和試樣的制備方法。

常規型號：

BDJC-10KV（1萬伏）主要用于薄膜材料，丙烯薄膜聚乙烯薄膜.聚酯薄膜，流延聚丙烯薄膜，一般厚度為1-3mm

BDJC-30KV（3萬伏）主要適用于橡膠，絕緣漆漆膜，聚氨酯，硫化橡膠等推薦可測厚度2-3mm

BDJC-50KV（5萬伏）主要用于電纜紙，電容器紙，云母，陶瓷，推薦可測厚度為2-3mm

BDJC-100KV（10萬伏）適用于玻璃，層壓材料，橡膠，樹脂，推薦可測厚度為2-5mm

BDJC-150KV（15萬伏） 適用于塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料,推薦可測厚度為1-6mm

儀器特點

1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。

2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

擊穿電壓是使電介質擊穿的電壓，電介質在足夠強的電場作用下將失去其介電性能成為導體，稱為電介質擊穿，所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。

在強電場作用下，固體電介質喪失電絕緣能力而由絕緣狀態突變?yōu)榱紝щ姞顟B(tài)。導致?lián)舸┑?低臨界電壓稱為擊穿電壓，在均勻電場中，擊穿電壓與固體電介質厚度之比稱為擊穿電場強度，它反映固體電介質自身的耐電強度。

制造和檢驗標準

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

第2部分：對應用直流電壓試驗的附加要求》

3、JJG 795-2004 《耐電壓測試儀檢定規程》

適用的試驗方法標準

1、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

2、GB/T3333《電纜紙工頻擊穿電壓試驗方法》

3、GB12913-2008《電容器紙》

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

電氣擊穿electric breakdown

試樣承受電應力作用時，其絕緣性能嚴重損失，由此引起的試驗回路電流促使相應的回路斷路器動作。

注：擊穿通常是由試樣和電極周圍的氣體或液體媒質中的局部放電引起，并使得較小電極（或等徑兩電極）邊緣的試樣遭到破壞。

應用范圍

主要適用于固體絕緣材料如電線套管、樹脂和膠、浸漬纖維制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等介質在工頻電壓或直流電壓下?lián)舸姸群湍碗妷簳r間的測試；儀器采用計算機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印。

油擊穿電壓”的油都是絕緣油，盡管是絕緣油那也是有極限的（什么都沒有 的），所以說“油擊穿電壓”就是油被擊穿了時的電壓值，一般這個值的得出是要用專用的設備來對有做實驗：有一油杯，里面盛著要做實驗的油，油杯內有一對電極（2個小圓餅型的），對電極逐漸加電壓，直至油被擊穿，實驗三次，取平均值，既得“油擊穿電壓”！一般都在幾萬伏。

變壓器絕緣油的擊穿電壓不合格原因有：絕緣油品質出現劣化、水分過大潮濕、雜質過多和溫度變化大等。絕緣油的主要功能是冷卻和絕緣，還具有消滅電路切斷時產生的電弧的作用。

電介質在足夠強的電場作用下將失去其介電性能成為導體,稱為電介質擊穿,所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。不同電介質在相同溫度下,其擊穿場強不同。當電容器介質和兩極板的距離d一定后,由U1-U2=Ed知,擊穿場強決定了擊穿電壓。

試驗方法

1、絕緣試樣空氣中擊穿或耐壓試驗

2、絕緣試樣浸油中擊穿或耐壓試驗

3、絕緣試樣空氣中階梯擊穿或耐壓試驗

4、絕緣試樣浸油中階梯擊穿或耐壓試驗

注：根據用戶要求，可定制其他試驗方式

主要參數要求

1）量程0-50kV，能進行直流和交流試驗，

2）有透明防護罩，升壓速度10-5000V/s可調，可以實現均勻升壓、梯度升壓、耐壓升壓、連續升壓、逐級升壓、手動升壓等功能，要求輸入交流220V，分別輸出交流、直流0-50kV，分級為0-5kV、0-10kV、0-20kV、0-50kV

3）電器容量不小于5kvA，準確度2%，有自動保護，帶電腦和打印機，可記錄和打印試驗值和圖表。

4）主要用于絕緣紙及紙板、層壓板、絕緣管、線棒、塑料、薄膜、柔軟復合材料、浸漬樹脂、橡膠、絕緣膠、陶瓷等絕緣材料的擊穿電壓、電氣強度、耐電壓實驗，配2套相應電極。

另有相關電壓擊穿試驗儀：BDJC-10KV、BDJC-30KV、 BDJC-100KV

安全保護：

本機具有完善的安全防護措施：

本實驗儀電路保護控制：跳閘后電壓自動回零

1、超壓保護

2、試驗過流保護

3、試驗短路保護

4、安全試驗門保護

5、軟件誤操作保護

6、零電壓復位保護

7、試驗漏電保護

8、獨立接地保護

9、試驗結束放電保護

10、設備故障報警保護

產品特點：

1、采用智能集成電路進行勻速升壓。

2、支持短時間內短路試驗要求。

3、電壓試驗精度： ≤ 1％。

4、試驗電壓連續可調： 0--50KV。

5、電流可采集到mA級。

6、出具國家一級計量單位校準檢定證書或出具客戶指定計量單位的證書。

7、電源：220V±10%的單相交流電壓和50Hz±1%的頻率。

8、電流電壓穩定度: 外界電源電壓波動10%時

電氣強度 electric strength

在規定的試驗條件下，擊穿電壓與施加電壓的兩電極之間距離的商。

注：除非另有規定，應按本部分5.4規定測定兩試驗電極之間的距離。

用途

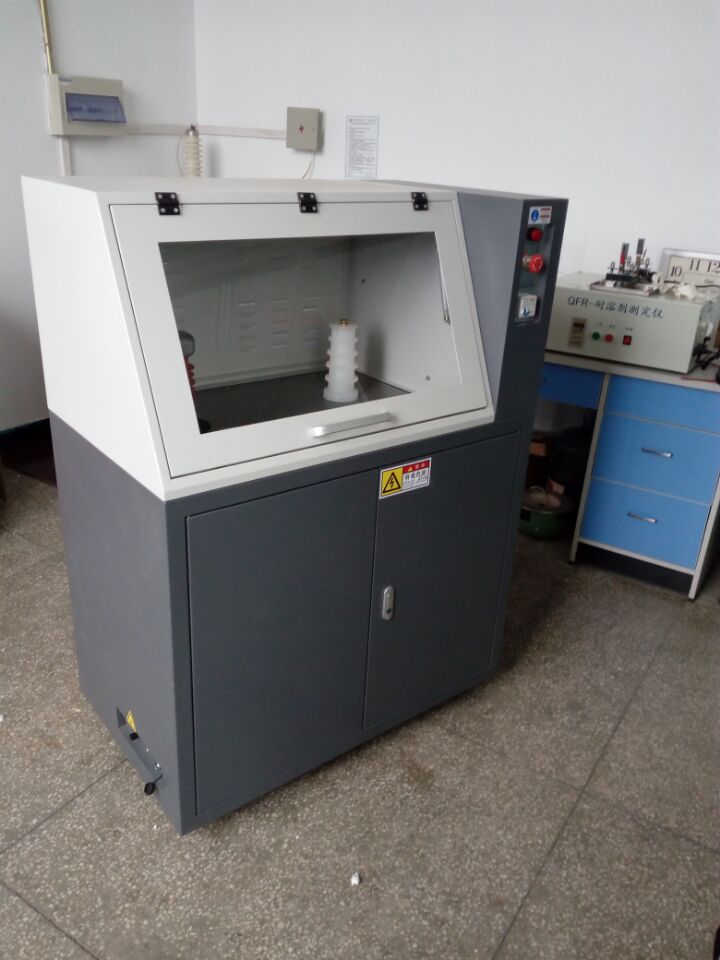

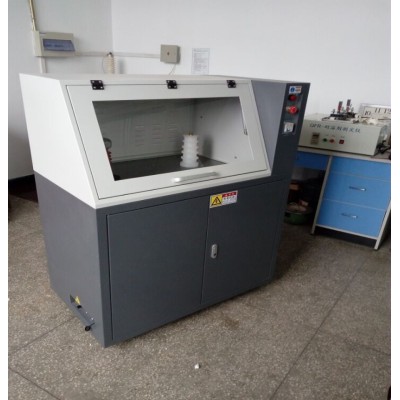

    本試驗機采用立式箱體結構，極大的節省試驗室內占地空間，地腳采用滑輪結構，方便移動和擺放，避免同類廠家生產的臥式設備，安放時需要另配安裝臺的情況，占地空間大，移動不方便等缺點。

    滿足GB1408.1-2006《絕緣材料電氣強度試驗方法 第1部分；工頻下試驗》、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》、GB/T 3333-1999《電纜紙工頻擊穿電壓試驗方法》、GB/T 12656-1990《電容器紙工頻擊穿電壓測定法》、GB/T1981及ASTM D149標準要求設計制造。

主要適用于固體絕緣材料如：塑料薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆、紙板等介質在工頻電壓或直流電壓下?lián)舸姸群湍碗妷簳r間的測試；電壓擊穿試驗儀采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印。

常規型號：

BDJC-10KV（1萬伏）一般厚度為1-3mm

BDJC-30KV（3萬伏）推薦可測厚度2-3mm

BDJC-50KV（5萬伏）推薦可測厚度為2-3mm

BDJC-100KV（10萬伏）推薦可測厚度為2-5mm

BDJC-150KV（15萬伏） 推薦可測厚度為1-6mm

使用時的注意事項

1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。

2、長時間不使用設備，在再使用時，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。

3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。

4、設備安放要平穩，安放的地面要堅固。 好是水泥地面以免產生共振。

5、該設備在使用中外殼要接保護地線，既設備外殼接大地,以保護操作人員和設備運行的安全。

6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。

7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。

8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。

9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。

10、不要讓設備碰到水濺，腐蝕性氣體，可燃氣體和可燃物。如果不避免，可能火災。

11、搬動設備時,要切斷設備電源,既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45°角以上。

12、不要在設備運行時插拔設備的電源插頭。

售后內容：

一、我公司派工程師負責安裝調試及培訓。

二、產品自客戶驗收之日起，免費保修 2 年，終身維修。

1、設備安裝調試：

免費為用戶提供所購儀器的安裝調試服務。在進行安裝調試前用戶方應提供相應的準備工作，并予以提前通知，具體安裝調試日期雙方可以協商而定。設備安裝調試由多年行業資深工程師免費進行。保證用戶可以正確使用、軟件操作和一般維護以及應及故障的處理。

2、培 訓：

我公司工程師免費為用戶提供操作人員培訓，直到操作人員能獨立操作為止。

3、設備驗收標準：用戶方按訂貨技術要求進行驗收。并符合國家標準要求。設備驗收在用戶方進行并由我公司安裝調試技術人員和用戶共同在維修報告上簽字以確認儀器的調試工作完成。

4、設備維修服務：

我公司產品自用戶現場調試驗收合格后 1 年內免費保修，終身維護。在1 年免費保修期內產品發生非人為質量問題，我公司為客戶提供免費維修。如產品在免費保修期外出現故障，維修服務只適當收取材料成本費。

5、技術支持：對于所需儀器的用戶，根據用戶的要求提供專業的技術方案。除了常規的儀器服務外，我公司技術部還可為用戶提供各種非常規設備的技術支持。

6、售后響應：在接到用戶維修邀請后，2 小時內做出反應，并給予解決。如未解決，我公司指派工程師及時到達用戶現場，解決問題至設備正常使用為止。
