電線電纜拉伸強度試驗機-光纖光纜扯斷強度拉伸應力試驗機  結構特征及工作原理

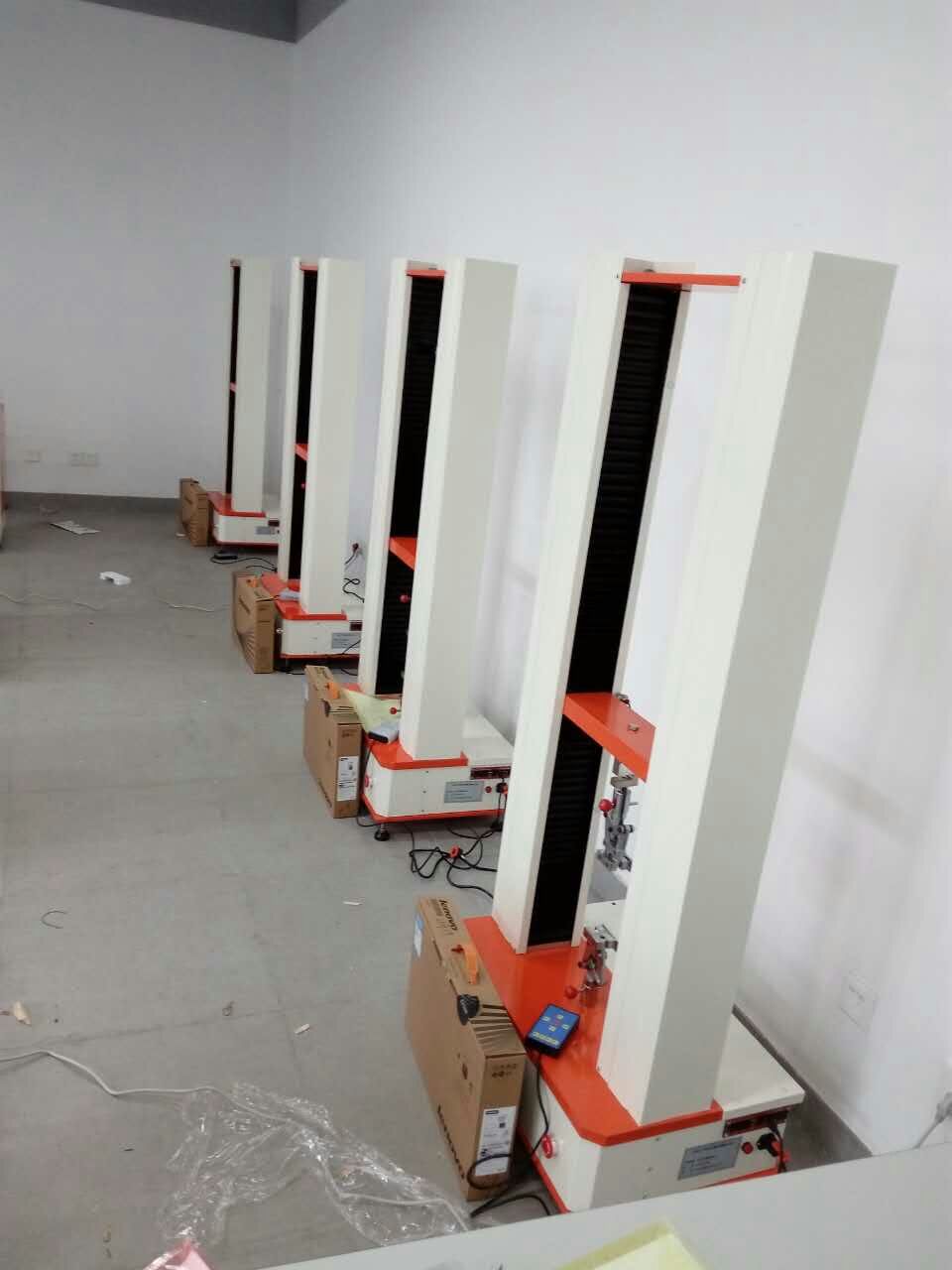

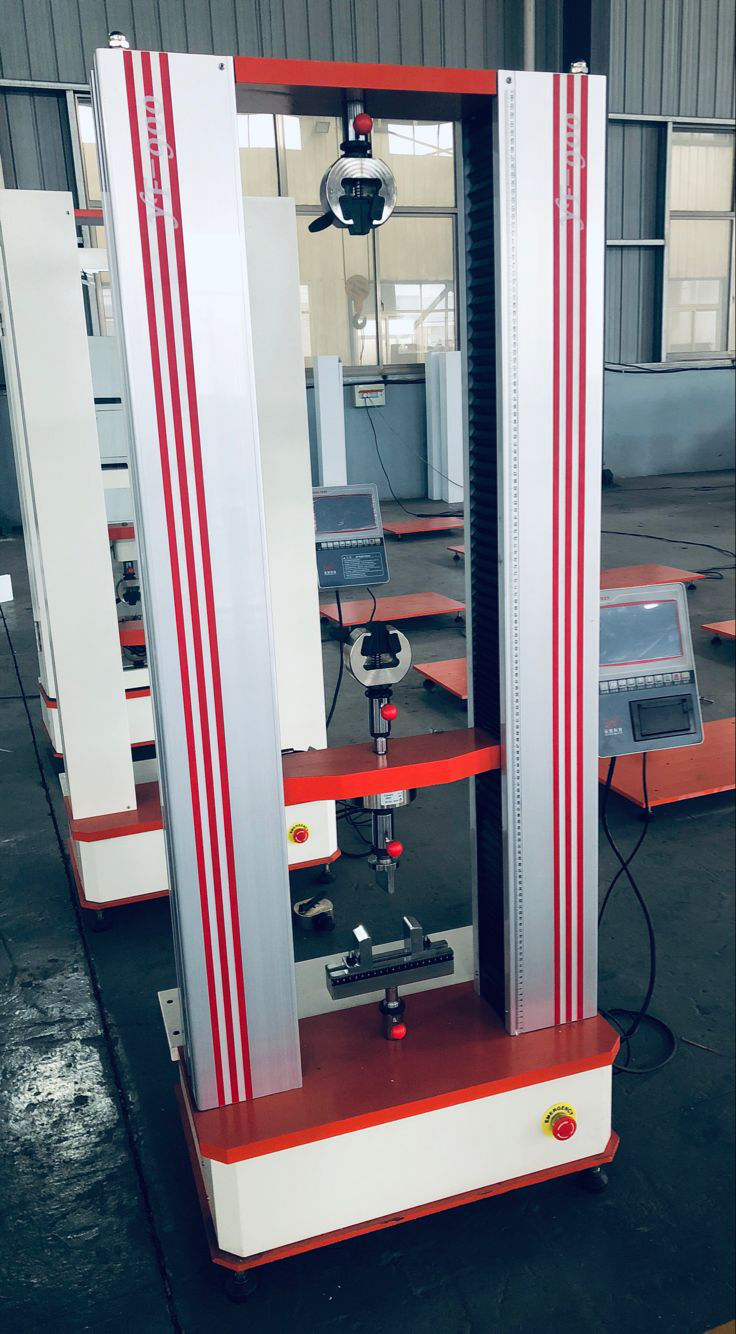

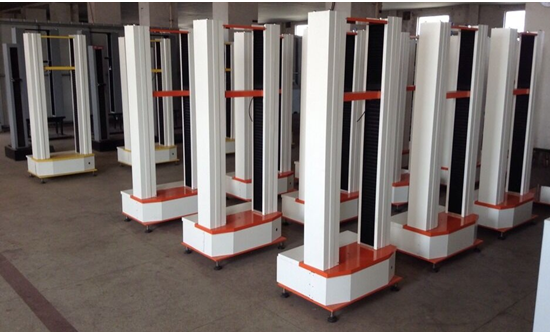

本機由機械、電氣二大部分組成(見附圖)。

1機械部分結構及工作原理：

本機采用電動加載方式，底部是整機結構承載支架，內部包含有電機驅動器、加載電機、減速機構、動力傳動機構等部件；上部是試樣夾持及力值、位移測量機構，包含有試樣拉伸夾具、測力傳感器、位移傳感器等主要部件。

2 電氣部分：

    電氣部分由顯示測量控制部分組成。顯示測量控制部分實現各種控制、顯示、數據采集、處理等功能。軟件部分的操作請仔細閱讀《軟件說明書》。

3 本機的幾項主要功能：

3.1 全開放性參數設置

3.2 設置參數保存

3.3 浮動零點設置，可隨時調整零點

3.4 峰值保持及存儲，常值跟隨；

3.5 在有效速度范圍內，速度值任意設置；

3.6 橫梁移動過程中的速度快捷切換功能

3.7 靈活的數據查詢顯示功能；

3.8 過載停機保護功能；

3.9 試驗結束自動判斷功能；

3.10 極限位置保護等；

電線電纜拉伸強度試驗機-光纖光纜扯斷強度拉伸應力試驗機 校準

校準是調整精度的關鍵部分，試驗機的準確度關鍵步驟，具有自動校準，輸入數據后一鍵完成功能，當掛上砝碼，目標值輸入你要矯正值后按確定鍵，儀表自動將數值校正。

進入校準界面，按‘標定’鍵，進入密碼輸入界面顯示

‘密碼：000000’輸入系統默認密碼123456進入校準界面，進入后界面顯示當前力值，峰值、位移、目標值、速度。在系統校準模式下速度是利用導航鍵進行調整（0.1-50mm/min）用此速度進行壓測力計操作。

備注：設備在出廠時已經校準完畢，可以直接進行試驗操作。

技術參數：

A.醉大試驗力（kN）:5kN

B.試驗機測量精度:　1級（標準版）

C.有效測力范圍:2%-100%FS/

D.分辨力:1/300000

E.示值相對誤差:±1%

F.速度調節范圍:0.05～500mm/min（無級調速）

G.準確度:優于示值的±1％

H.力控速率控制范圍:0.05—5%FN

I.測量范圍:0～999mm

J.分辨率:0.001mm

K.測量精度:優于示值的±1%

L.電源、功率:～220V±10%   50Hz 0.5kW

M.重量（kg):120KG

使用條件：溫度:10 °C -- 35 °C； 濕度:30 % -- 85 %；

試驗

1、 首先使用“上升”和“下降”調整中橫梁的位置來夾取試樣（試樣夾上之后，不能太緊，不能帶力）

2、 按一下“力清零”鍵，把力清掉，按下“試驗”鍵開始做試驗，直到試樣被破壞，設備自動停機，出現數據。

3、 如果試樣已破壞，設備沒有自動停機，則手動按下“停止”然后，進入“系統設置”更改一下“破型判斷”和“破型起限”的值，已達到自動停機的目的。

4、 試驗完成，關閉電源，打掃衛生。

技術參數：

A.試驗力（kN）:5kN

B.試驗機測量精度:　1級（標準版）

C.有效測力范圍:2%-100%FS/

D.分辨力:1/300000

E.示值相對誤差:±1%

F.速度調節范圍:0.05～500mm/min（無級調速）

G.準確度:優于示值的±1％

H.力控速率控制范圍:0.05—5%FN

I.測量范圍:0～999mm

J.分辨率:0.001mm

K.測量精度:優于示值的±1%

L.電源、功率:～220V±10%   50Hz 0.5kW

M.重量（kg):120KG

N.使用條件：溫度:10 C -- 35 C； 濕度:30 % -- 85 %；

Technical parameters:

A. Test force (kN): 5kN

B. Measuring accuracy of testing machine: Level 1 (Standard Edition)

C. Effective range of force measurement: 2% - 100% FS/

D. Resolution: 1/300000

E. Relative error of indication: +1%

F. Speed regulation range: 0.05-500mm/min (stepless speed regulation)

Accuracy: 1% better than indication value

H. Force Control Rate Control Range: 0.05-5% FN

I. Measurement range: 0-999mm

J. Resolution: 0.001 mm

K. Measurement accuracy: 1% better than indication value

L. Power supply and power: ~220V+10% 50Hz 0.5kW

M. Weight (kg): 120 KG

N. Use conditions: temperature: 10 C - 35 C; humidity: 30% - 85%;

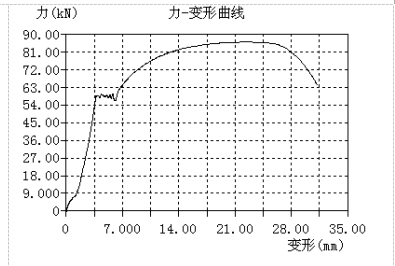

測試項目：（普通顯示值及計算值）

★彎曲        ★剝離強度

★拉伸應力　　★拉伸強度

★扯斷強度　　★壓力強度

★定伸應力　　★定應力伸長率

★定應力力值　★撕裂強度

★任意點力值　★任意點伸長率

★抽出力　　　★粘合力及取峰值計算值

應用范圍：

廣泛應用于計量質檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表； 器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；等其它行業。

該試驗機無污染、噪音低，效率高，具有較寬的調速范圍。本機適用于各種金屬、非金屬及復合材料的力學性能指標的測試，完全符合國家（滿足GB/T228-2002?GB/T7314-2005 GB/T14452-1993 GB/T8653-1988?GB1040，GB1041?GB9341, GB8804, GB16491、ISO、ASTM、JIS、DIN等）要求。

工作環境條件

1 在室溫100C～350C范圍內，相對濕度不大于80%；

2 在穩固的基礎或工作臺上正確安裝，水平度為0.2/1000；

3 在無震動、無腐蝕性介質和無較強電磁場干擾的環境中；

4 電源電壓的波動范圍不應超出額定電壓的±10%。

功能特點：采用國外先進技術，全數字放大、采集，顯示穩定、精度高、使用方便。采用鋁合金外罩，主機采用直流或交流伺服電機、精密減速機、高精度絲杠、具有傳動平穩、噪音低、速度精度高、調速范圍寬，使用壽命長等特點；液晶實時顯示，可顯示試驗力、峰值、位移、速度、試驗狀態等，外觀大方，使用方便，操作簡單；具有限位、過載自動保護、試樣斷裂自動停機等功能。配置標準拉伸附具一套。

開關機注意事項:

1開機時主機和計算機的開機順序會影響計算機的通訊初始化設置，所以務必請用戶嚴格按照上述開機順序進行。

2每次開機后要預熱5分鐘，待系統穩定后，才可進行試驗工作。

3如果剛剛開機，需要再開機，至少保證1分鐘的間隔時間。

4在更換夾具后，首先要注意調整好可調擋圈（上下限位開關）。

5尤其在用小力值傳感器做試驗時，一定要調整好可調擋圈的位置，以免操作失誤而損壞小力值傳感器。不要超過傳感器的額定量程。

6任何時候都不能帶電插撥電源線，否則很容易損壞電氣控制部分。

7試驗過程中，不能遠離試驗機。

8試驗過程中，除停止按鍵和急停開關外，不要按控制盒上的其它按鍵，否則會影響試驗。

9試驗結束后，一定要關閉所有電源。

10本計算機是專門用于試驗機控制和數據處理的，請勿在計算機內安裝其它應用軟件，以免試驗機應用軟件不能正常運行。

11計算機要嚴格按照系統要求一步一步退出，正常關機，否則會損壞部分程序，導致軟件無法正常使用。

12不要使用來歷不明或與本機無關的軟盤在試驗機控制用計算機上寫盤或讀盤，以免病毒感染。

依據標準：

GB/T 16491、GB/T 1040、GB/T 8808、GB/T 13022、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 16825、GB/T 17200、GB/T 3923.1、GB/T 528、GB/T 2611、GB/T 6344、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 529、GB/T 6344、GB/T 10654、HG/T 2580、JC/T 777、QB/T 2171、HG/T 2538、CNS 11888、JIS K6854、PSTC-7、ISO 37、AS 1180.2、BS EN 1979、BSEN ISO 1421、BS EN ISO 1798、BS EN ISO 9163、DIN EN ISO 1798、GOST 18299、DIN 53357、ISO 2285、ISO 34-1、ISO 34-2、BS 903、BS 5131、DIN EN 12803、DIN EN 12995、DIN53507-A、DIN53339、ASTM D3574、ASTM D6644、ASTM D5035、ASTM D2061、ASTM D1445、ASTM D2290、ASTM D412、ASTM D3759/D3759M

注意事項1、該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行操作。2、若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。3、在開機前，操作者要首先熟悉操作方法。
