燃料電池雙極板炭紙接觸電阻測試儀-阻抗分析儀

基本測量范圍的界定

阻抗分析儀在測量阻抗時，其范圍受到多種因素的限制，包括儀器內部電路的性能以及外部電路的影響。基本的測量范圍通常由儀器的

大測試頻率、 大測試電壓和電流以及 小可分辨阻抗值來界定。

 大測試頻率決定了阻抗分析儀可以分析的信號速度，而測試電壓和電流限制了被測物兩端的 大激勵信號強度。 小可分辨阻抗值則決

定了儀器能夠檢測到的 小阻抗變化，通常與儀器的靈敏度有關。

燃料電池雙極板炭紙接觸電阻測試儀-阻抗分析儀 阻抗分析儀在生物醫學領域中的應用

3.3.1 生物組織阻抗特性的研究

生物組織的阻抗特性是一個重要的生物醫學參數，它在疾病診斷、治療效果監測和生物組織工程中具有廣泛的應用。阻抗分析儀可以非侵

入性地測量活體組織的阻抗變化，從而為臨床診斷和治療提供依據。

例如，通過測量人體組織在不同頻率下的阻抗譜，醫生可以區分出腫瘤和正常組織。因為不同類型的組織具有不同的阻抗特性，這一技術

在乳腺癌、皮膚癌等疾病的早期診斷中展現出巨大的潛力。

3.3.2 阻抗測量技術在疾病診斷中的應用

阻抗測量技術在生物醫學領域的另一個重要應用是用于監測和評估心臟疾病。心臟組織和血液的阻抗特性變化可以反映出心臟功能的變

化。通過植入式阻抗傳感器或表面接觸式阻抗測量裝置，醫生可以實時監測患者的心臟狀態，為心臟病的診斷和治療提供實時數據支持。

阻抗分析儀是一種電子測試設備，用于評估材料、器件或系統的電氣特性，尤其在寬頻率范圍內。它能精確測量電阻、電容、電感

等電氣參數，及其隨頻率變化的行為。本文將詳細探討阻抗分析儀的工作原理、關鍵技術和廣泛的應用領域。

1.阻抗概念及其在交流電路中的表現

在深入探討阻抗分析儀之前，我們首先需要了解阻抗的基本概念及其在交流電路中的表現。阻抗是交流電路中的一種重要特性，它決定了

電路對電流流動的阻礙程度。阻抗的大小不僅受到電路元件a的電阻影響，還與電容和電感的特性有關。

阻抗的基本理解

阻抗(lmpedance)是由電阻(Resistance)、電感(Inductance)和電容(Capacitance)的復合作用產生的，表示為Z，并且是一個復

數，其一般形式為Z=R +jX。其中R是電阻分量，代表電路對電流的阻礙程度;X是電抗分量，由電感和電容所引起，電感產生的電抗與

頻率成正比，電容產生的電抗則與頻率成反比。

阻抗在交流電路中的表現

在交流電路中，阻抗影響著電路的電流和電壓之間的相位差。當電路中只有電阻時，電流和電壓的相位是相同的。然而，一旦加入電感或

電容元件，電流和電壓之間就會產生相位差，即電壓可能會領先或落后電流90度。通過引入阻抗的復數形式，我們能更準確地分析交流電

路中電流和電壓的相位關系。

阻抗分析的重要性

掌握阻抗的分析方法對設計和調試電子電路至關重要。阻抗匹配確保信號傳輸的效率，避免信號反射和衰減，從而改善電路的整體性

能。因此，阻抗分析儀在現代電子工程中扮演著不可或缺的角色，它為工程師們提供了一種有效工具來精確測量電路元件的阻抗特性。

阻抗分析儀的基本概念

阻抗分析儀是一種精密的電子測量儀器，專門用于測定電子元件、材料或系統的交流阻抗特

性。其核心原理基于對被測對象施加可控頻率和幅度的交流測試信號，同時精確測量電壓與電流

響應的幅度差和相位差。通過建立復數阻抗模型(Z=Z|∠θ)，該儀器能夠量化電阻、電容、電

感等基礎參數以及介電常數、導納等衍生特性。現代阻抗分析儀通常覆蓋毫赫茲至吉赫茲的寬頻

帶范圍，分辨率可達0.1%，為復雜系統的頻域特性研究提供了關鍵工具。

1.2 探討其用途的重要性

深入理解阻抗分析儀的應用價值具有顯著必要性。在電子產業升級過程中，該設備直接影響

元器件篩選精度和電路設計效率;新材料研發領域，其表征數據決定了材料性能評估的可靠性;

生物醫學工程中，更關乎生命體征監測的準確性。據行業調查顯示，采用先進阻抗分析技術的研

發項目，其產品良品率平均提升23%，研發周期縮短近30%。因此，系統梳理該儀器的跨領域應

用場景，對推動多學科技術融合創新具有戰略意義。

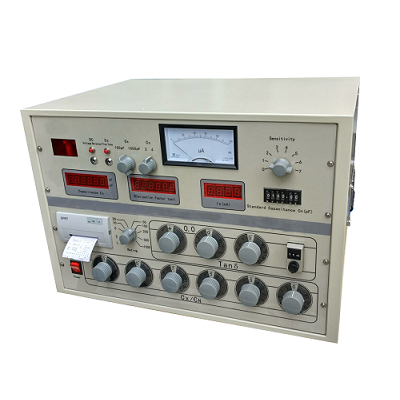

注意事項

(1) 電壓或頻率的劇烈波動常使電橋不能達到良好的平衡，所以測定時，電壓和頻率要求穩定，電壓變動不得大于1%，頻率變動不得大于0.5%。

(2) 電極與試樣的接觸情況，對tgδ的測試結果有很大影響，因此涂銀導電層電極要求接觸良好、均勻，而厚度合適。

(3) 試樣吸濕后，測得的tgδ值增大，影響測量精度，應當嚴格避免試樣吸潮。

(4) 在測量過程中，注意隨時電橋本體屏蔽的情況，當電橋真正達到平衡，“本體－屏蔽”開關置于任何一邊時，檢查計光帶均應 小，而無大變化。

實驗步驟

1、本儀器適用于110V/220V，50Hz交流電，使用前要檢查電壓情況，以保證測試條件的穩定。

2、開機預熱15分鐘，使儀器恢復正常狀態后才能開始測試。

3、按部件標準制備好的測試樣品，兩面用特種鉛筆或導電銀漿涂覆，使樣品兩面都各自導電，但南面之間不能導通，備用。

4、選擇適當的輔助線圈插入電感接線柱。根據需要選擇振蕩器頻率，調節測試電路電容器使電路諧振。假定諧振時電容為C1，品質因素為Q1。

5、將被測樣品接在Cx接線柱上。

6、再調節測試電路電容器使電路諧振，這時電容為C2，可以直接讀出Q2。

7、用游標卡尺量出試樣的直徑Φ和厚度d(分別在不同位置測得兩個數據，再取其平均值)。

介電損耗(tgδ)：指電介質材料在外電場作用下發熱而損耗的那部分能量。在直流電場作用下，介質沒有周期性損耗，基本上是穩態電流造成的損耗；在交流電場作用下，介質損耗除了穩態電流損耗外，還有各種交流損耗。由于電場的頻繁轉向，電介質中的損耗要比直流電場作用時大許多(有時達到幾千倍)，因此介質損耗通常是指交流損耗。

在工程中，常將介電損耗用介質損耗角正切tgδ來表示。tgδ是絕緣體的無效消耗的能量對有效輸入的比例，它表示材料在一周期內熱功率損耗與貯存之比，是衡量材料損耗程度的物理量。

tg

式中：ω —電源角頻率；

R —并聯等效交流電阻；

C —并聯等效交流電容器

凡是體積電阻率小的，其介電損耗就大。介質損耗對于用在高壓裝置、高頻設備，特別是用在高壓、高頻等地方的材料和器件具有特別重要的意義，介質損耗過大，不僅降低整機的性能，甚至會造成絕緣材料的熱擊穿。

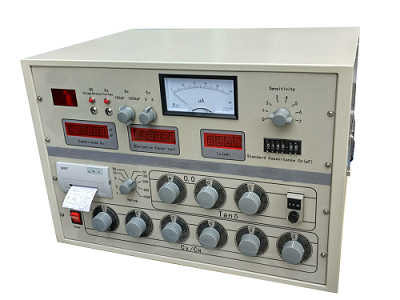

介質損耗測量試驗

一、實驗目的

1、探討介質極化與介電常數、介質損耗的關系；

2、了解高頻Q表的工作原理；

3、掌握室溫下用高頻Q表測定材料的介電常數和介質損耗角正切值。

在選擇合適的阻抗分析儀時，應考慮以下幾個方面。

測量方法：根據阻抗和頻率的預期測量范圍選擇測量方法。

電壓電平控制：請記住，電容器的介電常數及其電容取決于交流電壓電平。同樣，電感器材料的電磁滯后也取決于交流電流電平。因此，一臺好的分析儀至少必須具備電壓電平監控功能。 好還能具備自動電平控制能力，以保持電壓恒定。

測量精度：不同的分析儀及其設計具有不同的精度。根據所需的精度來決定分析儀。

所需的阻抗參數：根據要測量的參數選擇儀器，如介電常數、磁導率、品質因數 (Q) 或耗散因子 (D)。

溫度和環境條件如何影響分析儀的阻抗測量？

請記住，阻抗是高度動態的，這一點至關重要。如下所述，溫度、濕度和電磁干擾 (EMI) 等環境條件會嚴重影響測量結果：

溫度：大多數電阻器、電感器和電容器都與溫度有關。它們的溫度系數是阻抗行為的關鍵因素。確保溫度穩定， 好在受控的實驗室環境中進行。如果在現場工作，應盡量減少暴露在溫度驟變的環境中。

濕度：高濕度會導致冷凝，從而影響元件和電路的電氣性能。使用除濕機確保低濕度環境。

電磁干擾：電磁干擾會影響阻抗測量，尤其是在半導體或高頻應用等敏感設備中。在屏蔽環境中進行測量，以防止外部電磁場的影響。

單個電子元件阻抗分析的典型配置包括：

阻抗分析儀：儀器的導線連接到測試夾具上，測試夾具應適合 DUT 特定類型的特性。

測試夾具：文本夾具經過精心設計，可固定被測試裝置，但不會改變或干擾其阻抗特性。

電纜和適配器：可使用電纜和適配器使儀器的導線和測試夾具的連接器在電氣上兼容。例如，可使用卡口式 Neill-Concelman (BNC) 連接器。

被測件：這是將被測元件插入適合其特定行為的測試夾具中。

阻抗分析儀能測介電材料（如陶瓷、高分子、復合材料）的關鍵電學參數，核心參數與測量方法如下。一是核心參數，反映材料特性：相對介電常數（εr），衡量材料儲存電荷能力，如陶瓷材料 εr=10-1000，高分子材料 εr=2-10；介電損耗角正切（tanδ），反映材料介電損耗大小，優質介電材料 tanδ≤0.001（1kHz 下）；體積電阻率（ρv），衡量材料絕緣性能，絕緣材料 ρv≥1012 Ω?cm。二是測量方法，分類型操作：平行板法（測薄片材料，將材料夾在兩圓形電極間，電極直徑 D、間距 d，儀器測量電容 C，通過公式 εr=C×d/(ε0×S) 計算，S 為電極面積，ε0 為真空介電常數，頻率選 1kHz-1MHz，適合測固體薄片）；同軸探頭法（測液體或粉末材料，將同軸探頭插入材料，儀器測量探頭阻抗變化，計算 εr 與 tanδ，無需樣品加工，適合測黏稠液體）；諧振腔法（測高頻介電材料，將材料放入諧振腔，通過阻抗變化測量諧振頻率與品質因數，計算 εr 與 tanδ，適合 100MHz-10GHz 頻段）。三是注意事項，保障精度：樣品預處理（固體材料需打磨平整，厚度均勻（偏差≤5%）；液體材料需除氣泡，避免氣泡影響介電常數）；環境控制（溫度 23±2、濕度≤50%，溫度變化會導致 εr 波動，濕度大會降低絕緣材料 ρv）；多次測量取平均值（每個樣品測 3 個不同位置，減少樣品不均勻導致的誤差），通過精準測量可為介電材料選型、研發提供關鍵數據。

典型應用場景

電子元器件：測試電容器、電感器、電阻器的阻抗特性。

生物醫學：如HRA人體電阻抗評測分析儀用于健康檢測。

材料研究：分析壓電陶瓷、介電材料的頻響特性。

與LCR測試儀的區別

頻域能力：阻抗分析儀支持掃頻和圖形化顯示，而LCR測試儀僅固定頻率測量?。

精度：兩者接近，但阻抗分析儀在低頻段精度更高

什么是阻抗分析儀？

阻抗分析儀是一種電子測試儀器，用于測量元件、電路或材料在一系列交流 (AC) 信號作用下的復阻抗特性曲線。

阻抗以歐姆（Ω）為單位，由兩種類型的交流電流對立面組成：電阻和電抗。

電抗是由材料、元件或電路的電感和電容引起的阻抗。雖然電阻與頻率無關，但電感、電容以及電抗都會隨頻率變化。

因此，阻抗實際上是一種動態特性，因為其電抗隨信號頻率而變化。

電子學

模擬電路（如壓控振蕩器、放大器、濾波器和電源）及其組件（如諧振器和電感器）涉及諧振頻率和品質因數等阻抗參數對信號電平和頻率非常敏感的現象。

使用具有寬阻抗范圍的分析儀來了解它們的動態行為，對于優化運行設計和提高效率至關重要。
