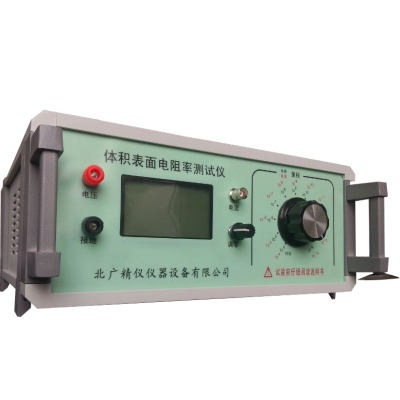

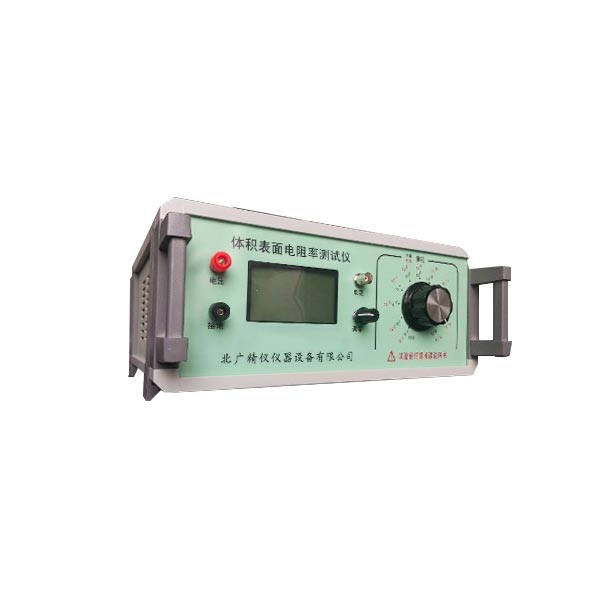

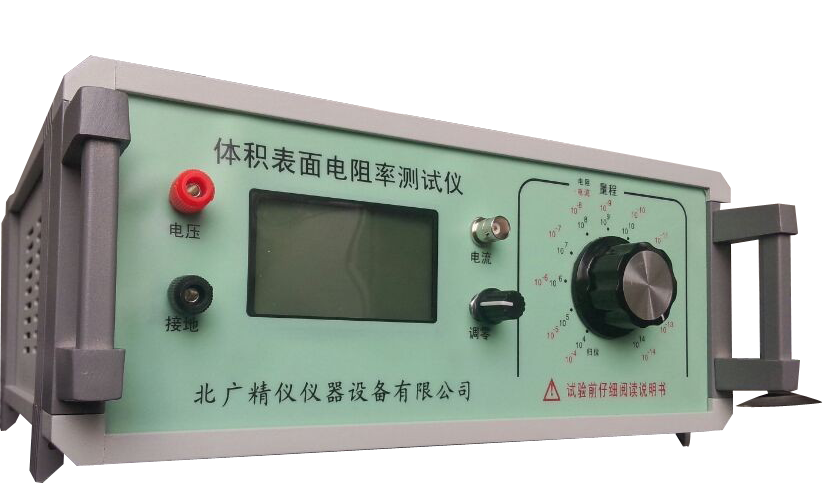

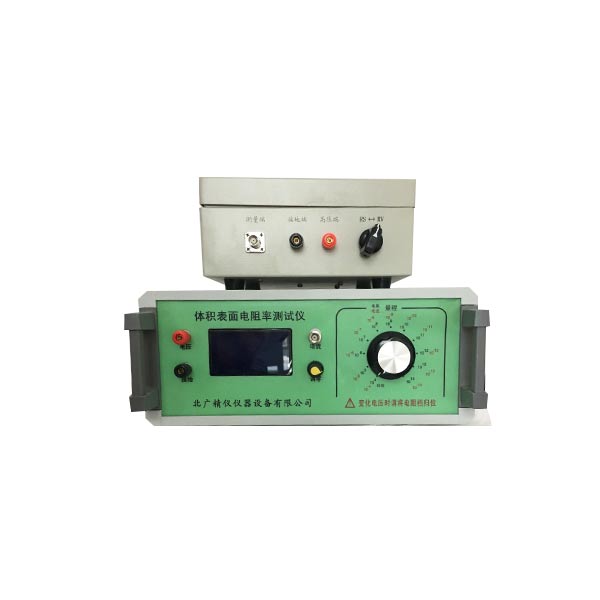

碳素材料四端法電阻率測試儀  碳素材料四端法電阻率測試儀

適用范圍：Scope of application

適用于鋰電池材料、石墨烯、石墨類、碳素粉末、焦化、石化、粉末冶金、高等院校、科研部門，是檢驗和分析導電粉末樣品質量的一種工具。

粉末電阻率測試儀的工作原理主要基于歐姆定律和四探針法，結合特定電極配置和幾何修正因子實現精確測量。以下是核心原理及技術細節：

一、基礎原理

歐姆定律法?

通過向粉末樣品兩端施加穩定電壓

U，測量通過樣品的電流

I，根據公式

R=U/I 計算電阻

R。該方法適用于簡單電阻測量，但易受接觸電阻影響。

四探針法?

電極配置?：四根等間距探針接觸樣品，外側兩根通入恒定電流

I，內側兩根測量電壓降

U，通過公式

R=(U/I)×k 計算電阻，其中

k 為幾何修正因子。

優勢?：消除接觸電阻干擾，電流分布更均勻，適用于粉末壓片或松散樣品的電阻率測量。

二、測試流程與修正

粉末壓片法?

將粉末壓制成薄片后測量，通過厚度

l 和面積

S 計算電阻率

ρ=R×(S/l)。同步測量壓強與電阻率變化，可繪制“電阻率-壓強”曲線。

電導率轉換?

電導率

σ=1/ρ，部分儀器直接輸出電導率值，范圍覆蓋

三、技術優化

多通道測量?：新型設備采用多探針陣列，減少電流非線性分布誤差，提升重復性。

自動化計算?：集成軟件自動修正幾何參數，支持數據實時分析及報告生成。

四、應用場景

主要用于電池材料（如磷酸鐵鋰正極）、半導體粉末、石墨等導電性能評估，需確保樣品干燥且顆粒均勻

參數：

說明

　　①電阻率ρ不僅和導體的材料有關，還和導體的溫度有關。在溫度變化不大的范圍內，幾乎所有金屬的電阻率隨溫度作線性變化，即ρ=ρo(1+at)。式中t是攝氏溫度，ρo是O℃時的電阻率，a是電阻率溫度系數。

　　②由于電阻率隨溫度改變而改變，所以對于某些電器的電阻，必須說明它們所處的物理狀態。如一個220V

　　100W電燈燈絲的電阻，通電時是484歐姆，未通電時只有40歐姆左右。

　　③電阻率和電阻是兩個不同的概念。電阻率是反映物質對電流阻礙作用的屬性，電阻是反映物體對電流阻礙作用的屬性。

電導率和電阻率之間聯系和關系？

電阻率：是用來表示各種物質電阻特性的物理量。某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。國際單位制中，電阻率的單位是歐姆·米，常用單位是歐姆·平方毫米/米。

電導率：水的導電性即水的電阻的倒數，通常用它來表示水的純凈度。

電導率是物體傳導電流的能力。電導率測量儀的測量原理是將兩塊平行的極板，放到被測溶液中，在極板的兩端加上一定的電勢（通常為正弦波電壓），然后測量極板間流過的電流。根據歐姆定律，電導率(G)--電阻(R)的倒數，是由電壓和電流決定的。

電導率的基本單位是西門子（S），原來被稱為姆歐，取電阻單位歐姆倒數之意。因為電導池的幾何形狀影響電導率值，標準的測量中用單位電導率S/cm來表示，以補償各種電極尺寸造成的差別。單位電導率（C）簡單的說是所測電導率（G）與電導池常數(L/A)的乘積.這里的L為兩塊極板之間的液柱長度，A為極板的面積。

=ρl=l/σ

(1)定義或解釋 電阻率的倒數為電導率。σ=1/ρ (2)單位: 在國際單位制中,電導率的單位是西門子/米。 (3)說明 電導率的物理意義是表示物質導電的性能。電導率越大則導電性能越強,反之越小。

重要性和用途：

1絕緣材料用于電子系統彼此和與地面之間隔離，該材料能提供零部件的機械支撐。由于此用途，通常要求具有盡可能高的絕緣電阻，以與可接受的機械、化學和耐熱性能一致。因為絕緣電阻或電導組合了體積和表面電阻或電導，當實際使用時，要求試驗樣本和電極具有相同的形式，此時的測量值是非常有用的。表面電阻或電導隨著濕度發生快速變化，然而體積電阻或電導則稍微變化，盡管總的變化在一些變化可能更大。

2電阻或電導可用于間接預測某些材料的低頻率電介質擊穿和損耗因數性能。電阻或電導通常作為濕度含量，固化程度，機械連續性或不同類型老化的間接測量方式。這些間接測量的效用取決于通過理論或經驗研究確立的相關度。表面電阻的降低可導致因為電場強度降低而發生電介質擊穿電壓的增加，或者由于應力面積的增加而發生電介質擊穿電壓的降低。

3所有的電介質電阻或電導都取決于電化時間長短和施加的電壓值（除了普通的環境變量之外）。這些因素必須已知，同時報告，以使得電阻或電導測量值有意義。在電絕緣材料工業中，形容詞“表觀”通常適用于在任意選擇電化時間條件下獲得的電阻值。見X1.4。

4體積電阻或電導可通過在特定應用場合設計某個絕緣體使用的電阻和尺寸數據計算得出。研究已經表明電阻或電導隨著溫度和濕度的變化而變化（1,2,3,4）4，同時在設計工作條件時，必須已知這種變化。體積電阻或電導測量值通常用于檢查絕緣材料的均勻性，或者對于加工，可探測影響材料質量的導電雜質，而這不容易通過其它方法觀察到。

5體積電阻超過1021Ω·cm(1019Ω·cm)時，樣本在普通實驗室條件測試獲得的數值計算得出體積電阻，如果結果確實可疑，則應考慮通常使用的測量設備的局限性。

6表面電阻或電導不能精確測量，只能近似測量，因為體積電阻或電導總是受到測量方法的影響。測量值還受到表面污染的影響。表面污染及其積聚速度受到許多因素的影響，包括靜電充電和界面張力。這些因素反過來可以影響表面電阻。當包括污染，但是在通常常識下判斷不是電絕緣材料的材料性能時，此時表面電阻或電導可視為與材料性能相關。

電器電阻測試儀怎么調

一、準備工作

1. 設備狀態檢查：關閉測試儀電源，確保紅（正極）、黑（負極）測試線連接穩固。

2. 電源確認：檢查電池電量或外接電源狀態，避免因低電量導致測量誤差。

二、量程選擇與調零

1. 預估電阻范圍：開機后，根據待測電阻的大致范圍選擇量程。若未知，優先選 大量程，再逐步調整。

2. 自動量程功能：支持自動量程的測試儀，開啟后可跳過手動調節步驟。

3. 調零操作：短接測試線兩端，通過旋鈕調整使顯示屏歸零，消除測試線自身電阻的影響。

三、測量與誤差處理

1. 接觸穩定性：將測試線緊密連接電阻兩端，避免接觸不良導致讀數波動。

2. 異常顯示應對：若屏幕顯示“1”或溢出符號，需切換至更高量程重新測量。

四、通用注意事項

不同品牌測試儀可能存在細節差異，操作前務必查閱說明書。例如，部分儀器需長按功能鍵切換模式，或通過校準程序優化精度。
