塑料介電強度試驗儀-塑料擊穿電壓試驗儀  擊穿電壓也是評定絕緣油電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射擊電子。當電子具有足夠能量時，可以使油分子微化離解。

塑料介電強度試驗儀-塑料擊穿電壓試驗儀  儀器特點：

01、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，

02、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

03、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

04、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

05、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

　一般的電器元件都是有電壓限制的，不能超過它的耐壓值，超過了這個電壓就會擊穿，元件就是損壞了。這個會使元件擊穿的電壓就叫做擊穿電壓。　　

擊穿電壓是使電介質擊穿的電壓。電介質在足夠強的電場作用下將失去其介電性能成為導體,稱為電介質擊穿,所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。不同電介質在相同溫度下,其擊穿場強不同。當電容器介質和兩極板的距離d一定后,由U1-U2=Ed知,擊穿場強決定了擊穿電壓。擊穿場強通常又稱為電介質的介電強度。提高電容器的耐壓能力起關鍵作用的是電介質的介電強度。

試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑,擦凈試樣。

⑵預處理和條件處理：處理條件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23±2℃，相對濕度（50±5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

試驗環境：

⑴常態試驗環境：

溫度為20±5℃，相對濕度為65±5%。

⑵熱態試驗或潮濕環境試驗條件由產品標準參照錄中表2予以規定。

表2    條件處理與試驗環境

項目    溫度（℃）    時間（h）    相對濕度( % )    注意事項

高溫處理與熱態試驗環境    90±2

105±2

120±2

130 ± 2

155±2

180±2

200±2

220±2

250±2

275±5

320±5    ＜40h

可由試樣的溫度，時間與性能的關系曲線來確定

        在規定的處理條件下放入試樣并開始計時。

熱態試樣須在試樣溫度達到規定的

浸蒸餾水、沸水或其他液體處理    20±5

100±5

        0.5、1、2、4、6、8、16、24、48、96    在規定的處理條件下放入試樣并開始計時。

試樣經浸沸水或其他高溫液體處理后取出隨即放入同類常溫液體中冷卻到溫度數20±5℃

受潮處理與潮濕環境    20±5    95±3    0.5、1、2、3、4、8、16、24、48、96、7天或7天的整數倍    1.在規定的處理條件下放入試樣并開始計時。

軟件功能：

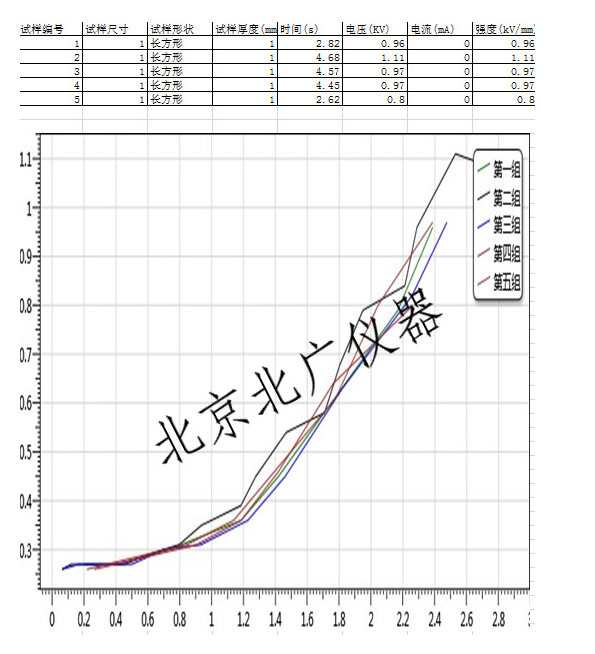

1、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；

2、可對試驗數據進行編輯修改，靈活適用；

3、試驗條件及測試結果等數據可自動存儲；

4、試驗報告格式靈活可變，適用于不同用戶的不同需求；

5、可對一組試驗中曲線數據的有效與否進行人為選定；

6、試驗結果數據可導入EXECL、WORD文檔編輯；

7、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；

8、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1s內切斷電源；

9、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。

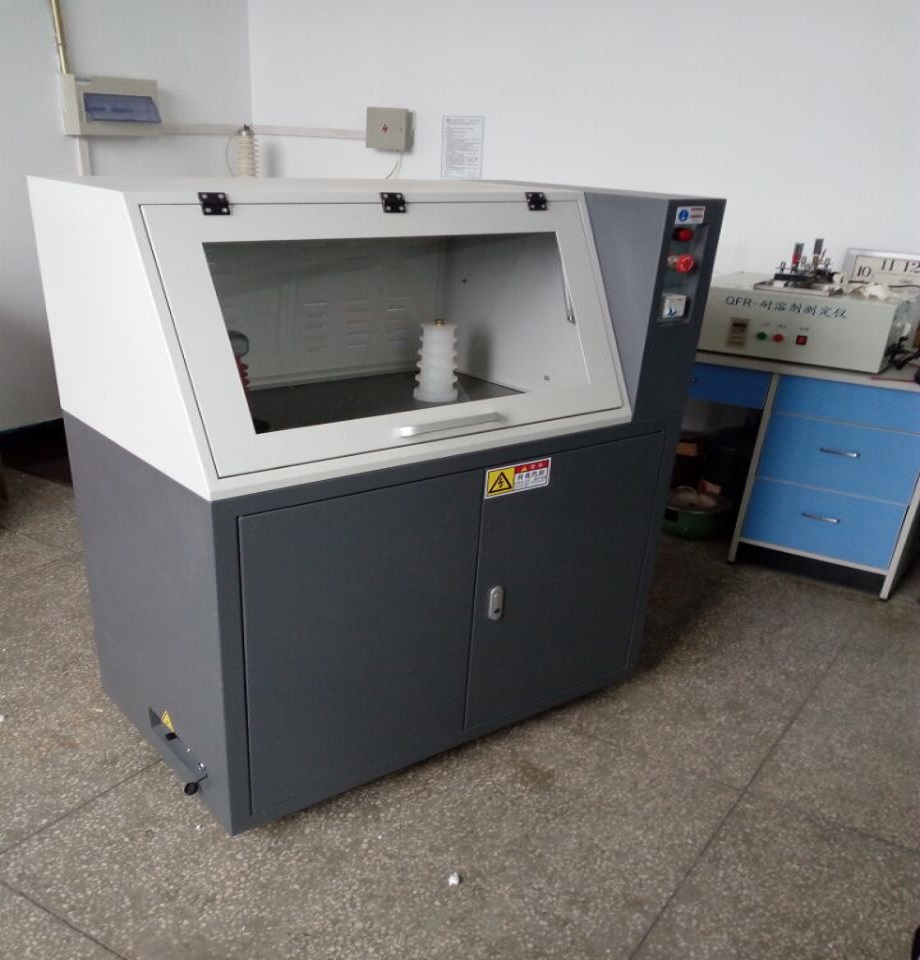

耐電壓強度試驗儀又稱電氣強度測試儀、介電強度測試儀、耐電壓儀、擊穿強度試驗儀、擊穿電壓測試儀等，耐電壓強度試驗儀   主要由：升壓系統(高壓變壓器)、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成；高壓變壓器主要產生試樣所需的直流電壓，調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓，電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的；試驗軟件是我公司 研發的功能強大、操作簡單、顯示直觀的試驗軟件系統耐電壓強度試驗儀。采用計算機控制，過人機對話方式，完成對、絕緣介質的工頻電壓擊穿，工頻耐壓試驗。

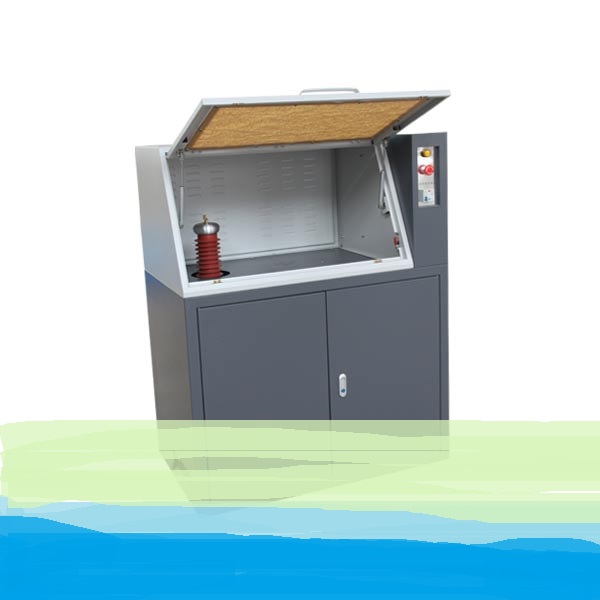

整機組成：

升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm×25mm兩個；Ф75mm×25mm一個。（訂做除外）

制造和檢驗標準

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

第2部分：對應用直流電壓試驗的附加要求》

3、JJG 795-2004 《耐電壓測試儀檢定規程》

適用的試驗方法標準

1、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

2、GB/T3333《電纜紙工頻擊穿電壓試驗方法》

3、GB12913-2008《電容器紙》

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

　　擊穿電壓也是評定絕緣油(包括變壓器油、電容器油、電纜油等)電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。

　　對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射電子，當電子具有足夠能量時，可使油分子微化離解，于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿，此時的電壓被稱為擊穿電壓。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行油中的擊穿電壓低是變壓器工作危險的信號。

　　對于變壓器油國內外標準，規定的擊穿電壓一般在40-50 kV ，高的達60kV 甚至更多。

使用時的注意事項：

本儀器為高壓試驗設備，使用時必須注意以下幾點

1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。

2、長時間不使用設備，在再使用時，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。

3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。

4、設備安放要平穩，安放的地面要堅固。 好是水泥地面以免產生共振。

5、該設備在使用中外殼要接保護地線，既設備外殼接大地,以保護操作人員和設備運行的安全。

6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。

7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。

8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。

9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。

10、不要讓設備碰到水濺，腐蝕性氣體，可燃氣體和可燃物。如果不避免，可能火災。

11、搬動設備時,要切斷設備電源,既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45°角以上。

12、不要在設備運行時插拔設備的電源插頭。

變壓器絕緣油的擊穿電壓不合格原因有：絕緣油品質出現劣化、水分過大潮濕、雜質過多和溫度變化大等。絕緣油的主要功能是冷卻和絕緣，還具有消滅電路切斷時產生的電弧的作用。

電介質在足夠強的電場作用下將失去其介電性能成為導體,稱為電介質擊穿,所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。不同電介質在相同溫度下,其擊穿場強不同。當電容器介質和兩極板的距離d一定后,由U1-U2=Ed知,擊穿場強決定了擊穿電壓。

使用說明

試驗單位：對材料進行試驗檢測的單位名稱。

送試單位：送材料檢測的單位名稱 。

試驗方式：選擇進行“交流試驗”或“直流試驗”。

試驗方法：可進行“擊穿”，“耐壓”，“梯度耐壓”試驗。

試驗人員：輸入檢測人員姓名。

試驗溫度：輸入試驗溫度。

試驗濕度：輸入試驗濕度。

設備型號：顯示機器型號，此處不可變。

執行標準：選擇所使用的標準。

試驗介質：選擇試驗介質，或可以自己編輯寫入。

電極形狀：輸入電極形狀。

電極尺寸：輸入電極尺寸。

使用量程：選擇使用量程，分為10KV   20kV  50kv

峰降電壓：用于判斷材料是否擊穿，必須輸入項。一般為0.1

初始電壓：用于耐壓和梯度耐壓試驗，在試驗開始時將電壓升到的位置。

升壓速度：選擇升壓的速度，控制在試驗過程中升壓的快慢。

梯度電壓：用于梯度耐壓試驗，設置每次升壓的梯度值。

梯度時間：用于梯度耐壓試驗，設置在相應梯度的耐壓時間。

終止電壓：設置在試驗過程中電壓的上限值。

試樣制備：設置試樣的制備信息。

材料名稱：設置試驗材料的名稱。

試驗時間：選擇試驗時期，或寫入試驗日期和時間。

報告編號：設置報告編號信息。

電極和試樣

金屬電極應始終保持光滑、清潔和無缺陷。

注1：當對薄試樣進行試驗時，電極的維護格外重要。為了在擊穿時盡量減小電極損傷，優先采用不銹鋼電極。

接到電極上的導線即不應使得電極傾斜或其他移動或使得試樣上壓力變化，也不應使得試樣周圍的電場分布受到顯著影響。

注2：試驗非常薄的薄膜（例如：<μm厚)時,這些材料的產品標準應規定所用的電極、操作的具體程序和試樣的制備方法。

儀器特點

1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。

2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

適用材料：

主要適用于固體絕緣材料如：電線套管、樹脂和膠、浸漬纖維制品、云母及其制品、塑料薄膜、陶瓷、玻璃、絕緣漆、硫化橡膠、電纜紙、絕緣漆漆膜、硬質橡膠、紙板等絕緣介質在空氣或液體介質中，測量工頻（48~62Hz）或對應直流電壓下擊穿強度和耐電壓時間。適用于連續均勻升壓或逐級升壓的方式，對試樣施加交流/或直流，電壓直至擊穿，測量擊穿電壓值，計算試樣的擊穿強度；用迅速升壓的方法，將電壓升到規定值，保持一定的時間試樣不擊穿，定此時規定值為試樣的耐電壓值。

使用說明

試樣編號：設置試樣編號信息，試驗樣品的規格編碼及編號 。

試樣形狀：設置試樣形狀。

試樣尺寸：輸入試樣的尺寸。

試樣厚度：輸入試樣厚度，用于計算試驗強度，必須輸入。

應用：確認此界面所做設置。

退出：返回主界面，設置無效。

第四步：開始試驗

        設置完“參數設置”和“試樣設置”后，點擊“開始試驗”按鈕，開始試驗。如下圖.

閃絡 flashover

試樣和電極周圍的氣體或液體媒質承受電應力作用時，其絕緣性能損失，由此引起的試驗回路電流促使相應的回路斷路器動作。

注：碳化通道的出現或穿透試樣的擊穿可用于區分試驗是擊穿還是閃絡。

售后服務

一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。

二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。

三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠對設備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。

四、軟件升級：終生免費提供新版本控制軟件。
