河北表面電阻率測試儀哪家好  說明

　　①電阻率ρ不僅和導體的材料有關，還和導體的溫度有關。在溫度變化不大的范圍內，幾乎所有金屬的電阻率隨溫度作線性變化，即ρ=ρo(1+at)。式中t是攝氏溫度，ρo是O℃時的電阻率，a是電阻率溫度系數。

　　②由于電阻率隨溫度改變而改變，所以對于某些電器的電阻，必須說明它們所處的物理狀態。如一個220V

　　100W電燈燈絲的電阻，通電時是484歐姆，未通電時只有40歐姆左右。

　　③電阻率和電阻是兩個不同的概念。電阻率是反映物質對電流阻礙作用的屬性，電阻是反映物體對電流阻礙作用的屬性。

河北表面電阻率測試儀哪家好  使用說明

（一）應滿足下例要求：

1、測試電壓范圍應包括：100V~500V

2、測量范圍應包括：1×106Ω~1×1017Ω

3、阻值大于1012Ω時，測量誤差應小于±20%，阻值不大于1012Ω時，測量誤差應小于±10%。

4、輸入接線的絕緣電阻應大于儀器輸入電阻的100倍。

5、測試時試樣及測量導線應有良好。

6、儀器應定期進行校驗。

（二）準備工作：

1、取被測液體（如：增塑劑）試樣50ml。

2、試樣應在溫度23±2℃，相對濕度65±5%的條件下處理2小時以上。

（三）測試步驟：

1、測試溫度23±2℃，相對濕度65±5%，無外界電磁場干擾環境中進行。

2、測試時對試樣所加電壓為100V~500V的直流電壓，選擇電壓檔次。

3、將試樣倒入高壓電極內，使液面剛好和環電極下緣全部接觸為止。

4、將充分放電后的試樣和電極，按固體（液體）體積及表面電阻率測試儀要求接線。

外電極（高壓電極）接高固體（液體）體積及表面電阻率測試儀的高壓輸出端。

內電極（測量電極）接固體（液體）體積及表面電阻率測試儀的測量端。

中電極（環電極）接固體（液體）體積及表面電阻率測試儀的接地端。

5、儀器預熱30分鐘，穩定后調整儀器（調零），加上試驗1分鐘，讀取電阻指示值，然后放電1分鐘，再測試一次，以二次的算術平均值作為試驗樣品電阻指示值。

（四）計算方法：

按式（1）計算體積電阻系數（pv）,計算結果取二位有效數字。

（五）注意事項：

1、測定電極必須放置在高絕緣的墊板上。

2、測定電極在測試前后，均應做好清洗工作，特別是三只電極的支撐件不得受到試樣的污染

材料說明

　　A、通常,絕緣材料用于電氣系統的各部件相互絕緣和對地絕緣,固體絕緣材料還起機械支撐作用.一般希望材料有盡可能高的絕緣電阻,并具有合適的機械、化學和耐熱性能.

　　B、體積電阻班組可作為選擇絕緣材料的一個參數,電阻率隨溫度和濕度的京戲化而顯著變化.體積電阻率的測量常常用來檢查絕緣材料是否均勻,或都用來檢測那些能影響材料質量而又不能作其他方法檢測到的導電雜質.

　　C、當直流電壓加到與試樣接觸的兩電極間時,通過試樣的電流會指數式地衰減到一個穩定值.電流隨時間的減小可能是由于電介質極化和可動離子位移到電極所致.對于體積電阻小于10的10Ω.m

　　的材料,其穩定狀態通常在1min內達到.因此,要經過這個電化時間后測定電阻.對于電阻率較高的材料,電流減小的過程可能會持續幾分鐘、幾小時、幾天,因此需要用較長的電化時間.如果需要的話,可用體積電阻率與關系來描述材料的特性.

　　D、由于體積電阻總是要被或多或少地包括到表面電阻的測試中去,因些近似地測量表面電阻,測得的表面電阻值主要反映被測試樣表面污染的程度.所以,表面電阻率不是表面材料本身特性的參數,而是一個有關材料表面污染特性的參數.

當表面電阻較高時,它常隨時間以不規則的方式變化.測量表面電阻通常都規定11min的電化時間.

工作原理

        根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。傳統的高阻計的工作原理是測量電壓V固定，通過測量流過取樣電阻的電流I來得到電阻值。從歐姆定律可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計是精度差、分辨率低。

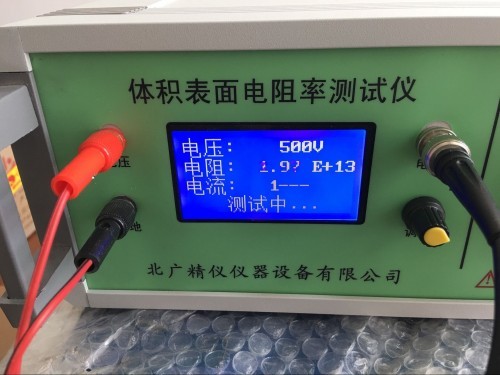

       本儀器是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以，即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高，從理論上講其誤差可以做到零，而實際誤差可以做到千分之幾或萬分之幾。

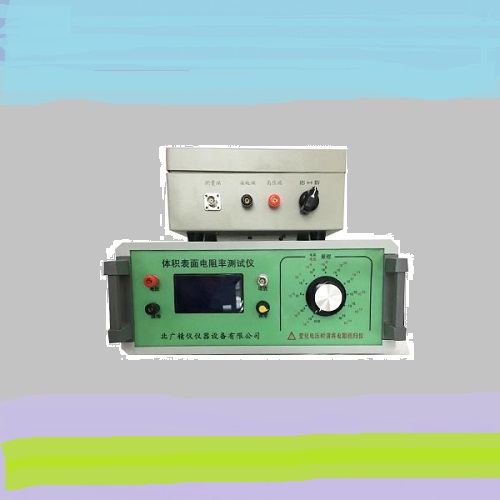

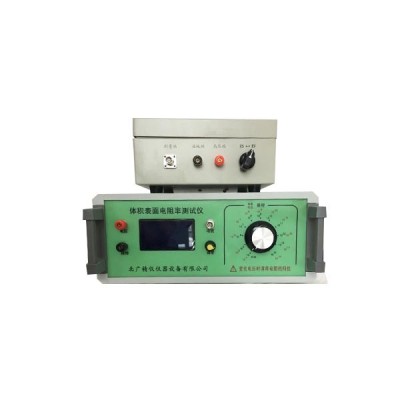

標準配置：

序號    配置    數量    單位

1      主機      1    臺

2      屏蔽箱    1    臺

3      電極      1    套

4      測試線+電源線    5    條

5      說明書+合格證    2    份

儀器配不同的測量電極可以測量不同材料（固體、粉體或液體）的體積電阻率和表面電阻率或電導率。

典型應用

1．測量防靜電鞋、導電鞋的電阻值

2、測量防靜電材料的電阻及電阻率

3、測量計算機房用活動地板的系統電阻值

4、測量絕緣材料電阻(率)

5、光電二極管暗電流測量

6、物理,光學和材料研究

報告

報告應至少包括下述情況：

a) 電阻率測試儀（電阻率測定儀）關于材料的說明和標志（名稱、等級、顏色、制造商等）；

b) 電阻率測試儀（電阻率測定儀）試樣的形狀和尺寸；

c) 電阻率測試儀（電阻率測定儀）電極和保護裝置的形式、材料和尺寸；

d) 電阻率測試儀（電阻率測定儀）試樣的處理（清潔、預干燥、處理時間、濕度和溫度）等；

e) 電阻率測試儀（電阻率測定儀）試驗條件（試樣溫度、相對由度）；

f) 電阻率測試儀（電阻率測定儀）測量方法；

g) 電阻率測試儀（電阻率測定儀）施加電壓；

h) 電阻率測試儀（電阻率測定儀）體和、電阻率（需要時）；

注1：當規定了一個固定的電化時間時，注明此時間，給出個別值，并報告中值作為體積電阻率。

注 2 ： 當在不同的電化時間后測試時，應按如下要求報告：

當在相同的電化時間里試樣達到一個穩定狀態肘，給出個別值，并報告中值作為體積電阻率。 在這個電化時 間里有某些試樣不能達到穩定狀態，則報告不能達到穩定狀態的試樣數，并分別地給出它們的結果。 當測試結果取決于電化時間時，則報告它們之間的關系，例如．以圖的形式或給出在電化Imin、10min和100min后的體積電阻率的中值。

i) 表面電阻率（需要時）：

給出電化時間為1 min的個別值，并報告其中值作為表面電阻率。

技術指標

1,電阻測量范圍： 0.01×104Ω ～1×1018Ω。

2,電流測量范圍為： 2×10-4A～1×10-16A

3,顯 示 方 式：數字液晶顯示

4,內置測試電壓： 10V ,50V,100V,250,500,1000V

5,基本準確度：1% (*注)

6,使用環境： 溫度：0℃～40℃,相對濕度<80%

7,機內測試電壓： 10V/50V/100/250/500/1000V 任意切換

8,供電形式： AC 220V,50HZ,功耗約5W

9,儀器尺寸： 285ｍｍ× 245ｍｍ× 120 mm

10,質量： 約5KG

應用

電阻率較低的物質被稱為導體，常見導體主要為金屬，而自然界中導電性 佳的是銀，其次為半導體，硅鍺。當存在外電場時，金屬的自由電子在運動中不斷和晶格節點上做熱振子的正離子相碰撞，使電子運動受到阻礙，因而就具有了一定的電阻。其他不易導電的物質如玻璃、橡膠等，電阻率較高，一般稱為絕緣體。介于導體和絕緣體之間的物質(如硅) 則稱半導體。電阻率的科學符號為 ρ(Rho)。 已知物體的電阻，可由電阻率ρ、長度 l 與截面面積A 計算：ρ=RA/I，在該式中， 電阻R 單位為歐姆，長度 l 單位為米，截面面積 A 單位為平方米，電阻率 ρ單位為歐姆·米

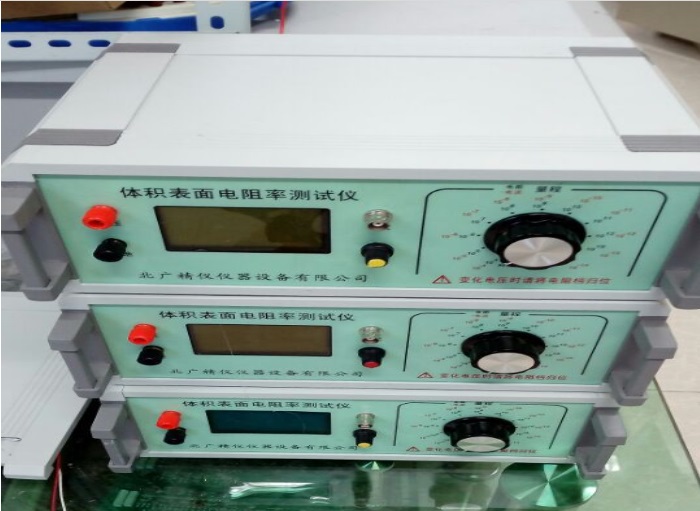

體積表面電阻率測試儀是一種用于測量材料絕緣性能的精密儀器，廣泛應用于多個行業，主要涉及對材料電絕緣性能有嚴格要求的領域。北京北廣精儀儀器設備有限公司聲場的體積表面電阻率測試儀主要用于以下主要適用行業及具體應用場景：

1. 電子與半導體行業

  應用：測試PCB基板、絕緣薄膜、封裝材料、半導體晶圓等的電阻率，確保其絕緣性能滿足電子元件防短路、防漏電的要求。

  案例：評估手機電路板在高濕度環境下的絕緣可靠性。

2. 電力與能源行業

應用：檢測電纜絕緣層、變壓器油、復合絕緣子等材料的電阻率，保障高壓設備的安全運行。

案例：高壓電纜出廠前的絕緣性能驗證。

3. 航空航天與汽車制造

   應用：評估飛機復合材料、汽車線束、電池隔膜等材料的電絕緣性，防止靜電積聚或電磁干擾。

   案例：新能源汽車電池組絕緣材料的質量控制。

4. 科研與新材料開發

   應用：研究石墨烯、納米涂層等新型材料的導電/絕緣特性，優化材料配方。

   案例：柔性顯示技術中透明導電薄膜的研發測試。

5. 設備與生物材料

   應用：檢測塑料、導管、植入材料的絕緣性能，確保患者安全。

   案例：心臟起搏器絕緣外殼的生物兼容性測試。

6. 塑料與橡膠工業

   應用：質量控制環節中測量工程塑料、硅橡膠等材料的電阻率，用于防靜電包裝或絕緣部件生產。

   案例：防靜電托盤用于芯片運輸前的電阻率達標測試。

6. 軍事與國防

   應用：評估隱身涂層、雷達吸波材料等的電學性能。

7  案例：軍用無人機復合材料的電磁屏蔽效能測試。

8. 建材與家居行業

   應用：檢測地板、墻板的防靜電性能（如數據中心地板）或絕緣性能（如電工套管）。

   案例：潔凈室防靜電地板的驗收測試。

9.能源存儲（電池與電容器）

   應用：測量隔膜、電解質的電阻率，優化鋰電池或電容器的性能。

   案例：鋰電隔膜孔隙率對離子傳導性的影響研究。

10. 質量控制與認證機構

   應用：作為第三方檢測工具，依據ISO/ASTM標準對材料進行認證（如UL認證、RoHS合規性）。

   案例：出口電子產品的絕緣安全認證測試。

 關鍵測試參數

體積電阻率（Ω·cm）：反映材料內部的絕緣性能。

表面電阻率（Ω/sq）：評估材料表面的導電/防靜電特性。

行業標準參考

測試常遵循國際標準如IEC 60093、ASTM D257、GB/T 1410等，確保數據可比性。

總之，該儀器是材料電學性能評估的核心設備，覆蓋從基礎研究到工業生產的全鏈條需求，尤其在需要高可靠性絕緣或可控導電性的場景中不可或缺。
