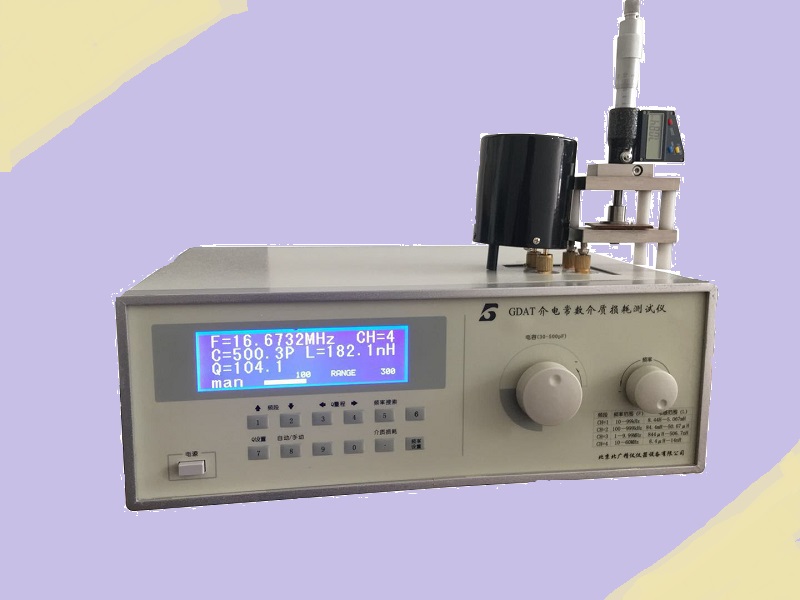

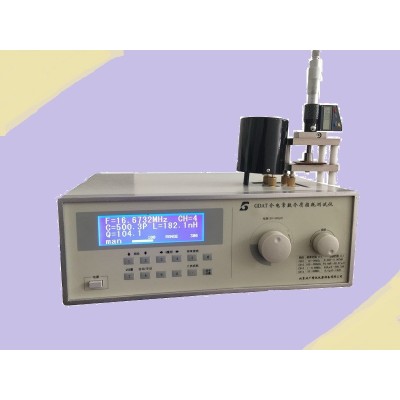

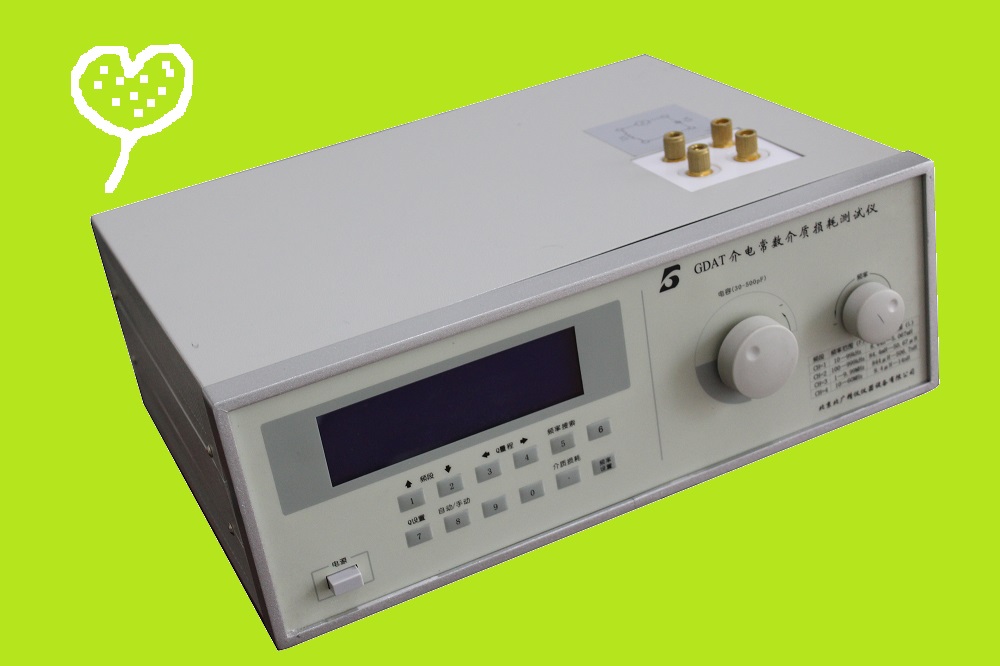

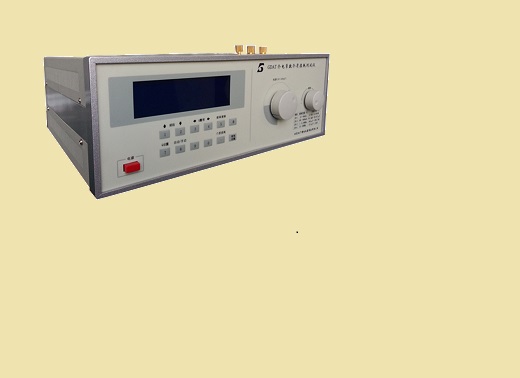

高頻介質損耗因數電容率測試儀   滿足標準：

GBT 1409-2006測量電氣絕緣材料在音頻、高頻、工頻(包括米波波長在內)下介質損耗因數和電容率的推薦方法

高頻介質損耗因數電容率測試儀  技術原理?

?介電性能定義?：

?介電常數（ε）? 反映材料儲能能力，?介質損耗角正切（tanδ）? 表征能量損耗比例。例如，高壓電纜中過高的tanδ會引發絕緣層發熱老化25。

?信號處理?：

通過數字化實時采集電流/電壓信號，由單片機進行矢量運算，直接輸出Cx和tanδ值57。

高分子材料的損耗

高分子聚合物電介質按單體單元偶極矩的大小可分為極性和非極性兩類。一般地，偶極矩在0~0.5D（德拜）范圍內的是非極性高聚物；偶極矩在0.5D以上的是極性高聚物。非極性高聚物具有較低的介電常數和介質損耗，其介電常數約為2，介質損耗小于10-4；極性高聚物則具有較高的介電常數和介質損耗，并且極性愈大，這兩個值愈高。

高聚物的交聯通常能阻礙極性基團的取向，因此熱固性高聚物的介電常數和介質損耗均隨交聯度的提高而下降。酚醛樹脂就是典型的例子，雖然這種高聚物的極性很強，但只要固化比較完全，它的介質損耗就不高。相反，支化使分子鏈間作用力減弱，分子鏈活動能力增強，介電常數和介質損耗均增大。

高聚物的凝聚態結構及力學狀態對介電性景響也很大。結品能抑制鏈段上偶極矩的取向極化，因此高聚物的介質損耗隨結晶度升高而下降。當高聚物結晶度大于70%時，鏈段上的偶極的極化有時完全被抑制，介電性能可降至 低值，同樣的道理，非晶態高聚物在玻璃態下比在高彈態下具有更低的介質損耗。此外，高聚物中的增塑利、雜質等對介電性能也有很大景響。

介質損耗（dielectric loss ）指的是絕緣材料在電場作用下，由于介質電導和介質極化的滯后效應，在其內部引起的能量損耗。也叫介質損失，簡稱介損。

介質損耗因數（dielectric loss factor）指的是衡量介質損耗程度的參數。

?電橋法?

·

· 基于?橋路平衡原理?：將待測樣品與標準電容器/電阻構成電橋電路（如西林電橋），通過調節橋臂元件使電橋平衡，計算樣品的電容（Cx）和損耗角正切（tanδ）56。

· 關鍵參數檢測：測量?電壓與電流的相位差?，通過相位差直接計算tanδ18。

·

?諧振法?

·

· 基于?LC諧振特性?：將樣品置于諧振回路中，通過測量?諧振頻率偏移（Δf）? 或?品質因數（Q值）的變化?，間接推算ε和tanδ46。

· 常用替代法：如并聯替代法消除分布電容誤差，通過兩次調諧計算Cx29。

電感測量：

a．測量范圍：14.5nH~8.14H。

b．分    檔：分七個量程。

      0.1～1μH，    1～10μH，    10～100μH，

      0.1～lmH，     1～10mH，     10～100mH，   100 mH～1H。

主要技術特性：

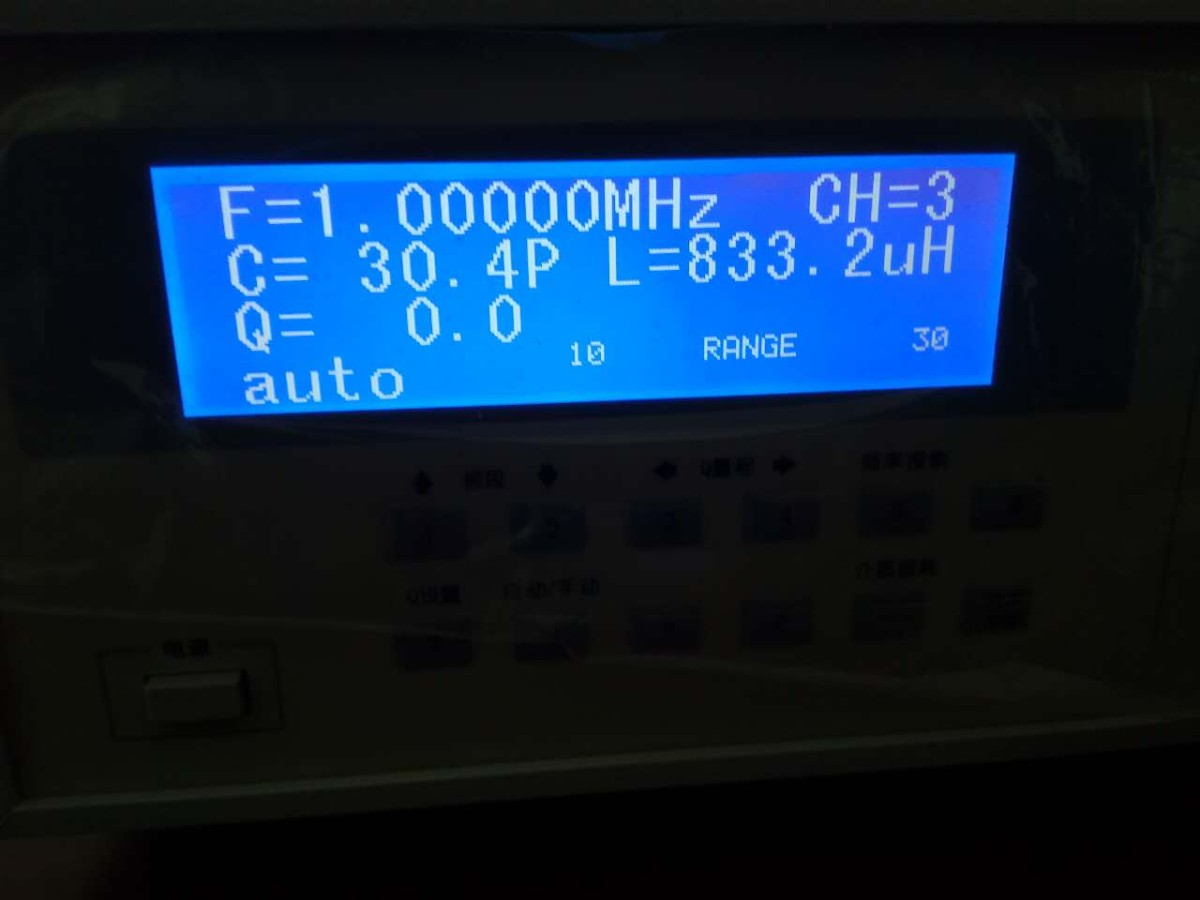

介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數(ε)，可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據；儀器的基本原理是采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，測量核心采用了頻率數字鎖定，標準頻率測試點自動設定，諧振點自動搜索，Q值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感減至 低，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為精確。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。

宏觀結構不均勾性的介質損耗

工程介質材料大多數是不均勻介質。例如陶瓷材料就是如此，它通常包含有晶相、玻璃相和氣相，各相在介質中是統計分布口。由于各相的介電性不同，有可能在兩相間積聚了較多的自由電荷使介質的電場分布不均勻，造成局部有較高的電場強度而引起了較高的損耗。但作為電介質整體來看，整個電介質的介質損耗必然介于損耗 大的一相和損耗 小的一相之間。

主要配置：

a.測試主機一臺；

b.電感9只；

c.夾具一 套

安全措施

（1）高壓保護：試品短路、擊穿或高壓電流波動，能迅速切斷高壓輸出。

（2）CVT保護：設定自激電壓的過流點，一旦超出設置的電流值，儀器自動退出測量，不會損壞設備。

（3）接地檢測：儀器有接地檢測功能，未接地時不能升壓測量。

（4）防誤操作：具備防誤操作設計，能判別常見接線錯誤，安全報警。

（5）防“容升”：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。

    西林電橋是測量電容率和介質損耗因數的 經典的裝置。它可使用從低于工頻(50 Hz-60 Hz)直至 100 kHz的頻率范圍，通常測定 50 pF-1 000 pF的電容(試樣或被試設備通常所具有的電容)這是一個四臂回路(圖A. 1)。其中兩個臂主要是電容(未知電容 Cx和一個無損耗電容C,)。另外兩臂(通常稱之為測量臂)由無感電阻R，和 R:組成，電阻 R,在未知電容 Cx的對邊上，測量臂至少被一個電容 C,分流 一般地說，電容 C:和兩個電阻R,和R:中的一個是可調的。

    如果采用電阻R、和(純)電容 C 的串聯等值回路來表示電容 Cx，則圖 A. 1所示的電橋平衡時導出 :

       R₁

C_s=C_n·——

       R₂

和tanδ_x=ωC_SR_S=ωC₁R₁

如果電阻 R2被一個電容C2分流，則tanδ = 的公式變為：

Tanδ_x=ωC₁R₁---ωC₂R₂

由于頻率范圍的不同，實際上電橋構造會有明顯的不同。例如一個50 pF-1 000 pF的電容在50 Hz時的阻抗為 60 MΩ-3 MΩ，在 100 kHz時的阻抗為 3 000 Ω-1 500Ω.

頻率為 100 kHz時，橋的四個臂容易有相同數量級的阻抗，而在 50 Hz-60 Hz的頻率范圍內則是不可能的。因此，出現了低頻和(相對)高頻兩種不同形式的電橋.
