陶瓷材料電氣強度試驗儀-塑料電氣強度試驗儀  安全保護：

 本儀器具有比較完善的安全防護措施：

本試驗儀器電路保護控制：

九級安全防護措施： 備注:一般廠家為5級

(1) 超壓保護

(2)試驗過流保護

(3)試驗短路保護

(4)安全門開啟保護

(5)軟件誤操作保護

(6)零電壓復位保護（避免一般廠家急停斷電不復位二次試驗繼續升壓的危險）

(7)試驗結束放電保護

(8)獨立保護接地

(9)試驗結束放電保護(專用 為安全的樹脂式放電棒 有效的避免了一般廠家傳統的放電方式和電磁放電干擾放電殘留現象)

陶瓷材料電氣強度試驗儀-塑料電氣強度試驗儀 技術要求：

01、輸入電壓： 交流 220 V

02、輸出電壓： 交流 0--50 KV ;

               直流 0--70 KV ;（同類產品做到50kv)

03、電器容量： 10KVA

04、高壓分級： 0--50KV 全程可調(采用高精度電壓采樣器件，取消了同類廠家由于電壓采樣精度不夠必須采用高壓分級的方式)

05、升壓速率：

100 V/S    200 V/S    500 V/S    1000 V/S     2500 V/S     3000 V/S (此項滿足標準里面極快速升壓試驗要求)

備注：本產品采用 的直流伺服電機加載減速機構，保證了 標準里面關于極慢速試驗和極快速試驗的要求，（一般廠家為皮帶輪機構，誤差較大）保證用戶可以自由選擇升壓速率，是目前同類產品中 滿足國標對于升壓速率要求的測試設備。可以根據用戶需求設定不同的升壓速率

06、試驗方式：

           直流試驗：1、勻速升壓 2、階梯升壓 3、耐壓試驗

           交流試驗：1、勻速升壓 2、階梯升壓 3、耐壓試驗

 注：根據不同行業的標準，我們可以根據用戶的要求，依據貴行業標準，為您定制行業標準所需的特殊測試功能。

07、電壓試驗精度： ≤ 1％

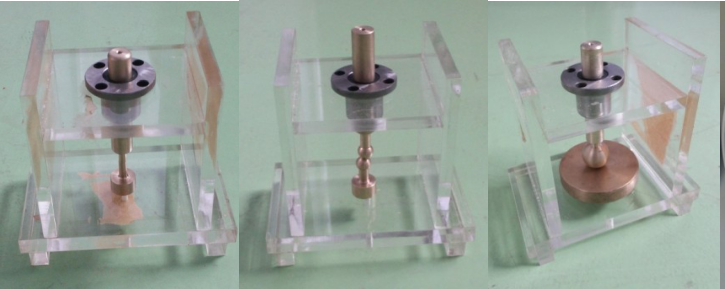

 08、電極規格：1、片材電極 ￠25mm  兩個   片材電極 ￠75mm一只

                 2、管用電極          兩個 、一套。

09、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.05S內切斷電源。

10、本儀器采用先進的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式。

11、一次試驗可以做5個試樣。備注:(同類產品一次試驗只能做一個試樣)

12、耐壓時間設定：0-6小時(可通過軟件連續設定)

關于擊穿電壓測試術語、定義及類型：

1、耐電壓值： 將電壓升高到規定值，保持一定時間試樣未被擊穿，稱此電壓值為試樣的耐電壓值；

2、擊穿電壓： 試樣在某一電壓作用下被擊穿，此時的電壓值稱擊穿電壓；

3、擊穿電壓強度： 試樣的擊穿電壓與其厚度之比，稱電壓強度，以KV/mm表示。

氣體電介質擊穿

在電場作用下氣體分子發生碰撞電離而導致電極間的貫穿性放電.其影響因素很多,主要有作用電壓,電板形狀,氣體的性質及狀態等.氣體介質擊穿常見的有直流電壓擊穿,工頻電壓擊穿,高氣壓電擊穿,沖擊電壓擊穿,高真空電擊穿,負電性氣體擊穿等.空氣是很好的氣體絕緣材料,電離場強和擊穿場強高,擊穿后能迅速恢復絕緣性能,且不燃,不爆,不老化,無腐蝕性,因而得到廣泛應用.為提供高電壓輸電線或變電所的空氣間隙距離的設計依據（高壓輸電線應離地面多高等）,需進行長空氣間隙的工頻擊穿試驗.

絕緣介電強度試驗與絕緣電阻測試

絕緣介電強度試驗是在相互絕緣的部件之間或絕緣的部件與地之間,在規定時間內施加規定的電壓,以此來確定電機在額定電壓下能否安全工作,能否耐受由于開關、浪涌及其它類似現象所導致的過電壓的能力,從而評定電機絕緣材料或絕緣間隙是否合適。如果電機有缺陷,則在施加試驗電壓后,會產生擊穿放電或損壞。擊穿放電表現為飛弧(表面放電)、火花放電(空氣放電)或擊穿(擊穿放電)現象。過大的漏電流可能引起電參數或物理性能的改變 。

絕緣介電強度試驗與絕緣電阻測試是不能等同的。清潔、干燥的絕緣體盡管具有高的絕緣電阻,但卻可能發生不能經受絕緣介電強度試驗的故障;反之,一個臟的、損傷的絕緣體,其絕緣電阻雖然低,但在高電壓下也可能不會被擊穿。由于絕緣部件是由不同材料制成或是由不同材料合成的,它們的絕緣電阻各不相同。因此,絕緣電阻的測試不能完全代表對清潔度或無損傷程度的直接量度。但是,這種測試對確定高溫、潮濕、污物、氧化或揮發性材料等對絕緣特性影響程度是極為有益的 。

事實上,一臺由于過熱而使絕緣材料已經老化變脆的電機,其絕緣電阻仍可高達100MΩ,但卻無法通過絕緣介電強度試驗。絕緣電阻測試對絕緣材料受潮特別敏感,對絕緣材料老化則顯得力不從心。

絕緣介電強度試驗一般采用50Hz正弦波交流電,而絕緣電阻測試均采用直流電。

滿足標準：

儀器依據以下標準中對擊穿電壓部分的要求制造

GB/T 1408-2006 絕緣材料電氣強度試驗方法

GB/T1695-2005 硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗

GB/T3333 電纜紙工頻電壓擊穿試驗方法

HG/T 3330絕緣漆漆膜擊穿強度測定法

GB12656 電容器紙工頻電壓擊穿試驗方法

ASTM D149 固體電絕緣材料在工業電源頻率下的介電擊穿電壓和介電強度的試驗方法.

試驗準備和環境：

1．試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑,擦凈試樣。

⑵預處理和條件處理：處理條件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23±2℃，相對濕度（50±5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

⒉ 媒質：

⑴氣體媒質：采用空氣，如有閃絡可在電極周圍加柔軟硅橡膠防飛弧圈。防飛弧圈與電極之間有一毫米左右的環狀間隙，環寬30mm。

⑵液體媒質：常態試驗及90℃以下的熱態試驗采用清潔的變壓器油，90℃至300℃以內的熱態試驗采用清潔的過熱氣缸油。

⒊試驗環境：

⑴常態試驗環境：

溫度為20±5℃，相對濕度為65±5%。

⑵熱態試驗或潮濕環境試驗條件由產品標準參照錄中表2予以規定。

擊穿的判斷：

試樣沿施加電壓方向及位置有貫穿小孔、開裂、燒焦等痕跡為擊穿，如痕跡不清可用重復施加試驗電壓來判斷。

擊穿電壓也是評定絕緣油電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射擊電子。當電子具有足夠能量時，可以使油分子微化離解。

于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行中油的擊穿電壓低是變壓器工作危險的信號。

　一般的電器元件都是有電壓限制的，不能超過它的耐壓值，超過了這個電壓就會擊穿，元件就是損壞了。這個會使元件擊穿的電壓就叫做擊穿電壓。　　

　　擊穿電壓是使電介質擊穿的電壓。電介質在足夠強的電場作用下將失去其介電性能成為導體,稱為電介質擊穿,所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。不同電介質在相同溫度下,其擊穿場強不同。當電容器介質和兩極板的距離d一定后,由U1-U2=Ed知,擊穿場強決定了擊穿電壓。擊穿場強通常又稱為電介質的介電強度。提高電容器的耐壓能力起關鍵作用的是電介質的介電強度。

　　擊穿電壓也是評定絕緣油(包括變壓器油、電容器油、電纜油等)電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。

　　對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射電子，當電子具有足夠能量時，可使油分子微化離解，于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿，此時的電壓被稱為擊穿電壓。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行油中的擊穿電壓低是變壓器工作危險的信號。

對于變壓器油國內外標準，規定的擊穿電壓一般在40-50 kV ，高的達60kV 甚至更多。

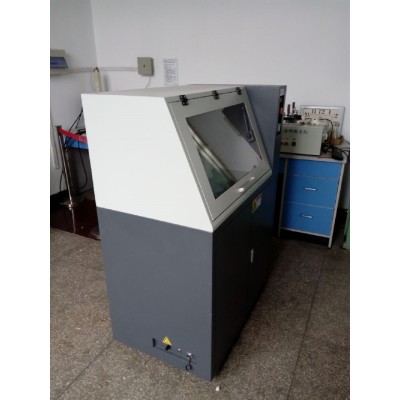

整機組成：

升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm×25mm兩個；Ф75mm×25mm一個。

產品描述

電壓擊穿試驗儀,由電腦控制，通過我公司自主研發的全新智能數字集成電路系統與軟件控制系統兩部分來完成，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。

本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。可以隨時調取當前及歷史試驗數據進行查看，編輯及修改實驗結果。

可對軟件設置密碼，生成密碼保護，做到專機專人操作，避免無關人員誤操作，試驗結果編輯修改后打印，方便操作 更加人性化。

儀器采用先進的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式

電氣強度測試(electric strength test)又稱耐壓測試。簡單點說，任何電氣設備都有一個絕緣強度，不同額定電壓的絕緣強度不一樣。當超過一定電壓等級后，設備的絕緣就會被擊穿。電氣強度測試就是看在給被測設備加一定的高電壓（可以參考IEC標準或者國標），看是否會導致擊穿。如果不擊穿，則通過，擊穿則說明不合格。

　　一般在設備出廠前做這個試驗，在現場可能僅僅是搖絕緣就可以了。另外，該試驗是破壞性試驗，一旦擊穿，不可修復。

　　電氣強度測試(electric strength test)又稱耐壓測試，是圍繞絕緣材料被擊穿后呈現出導體特性的特點,考察相關電參數的變化特征,以此判定絕緣材料是否被擊穿

擊穿電壓breakdown voltage

1.(在連續升壓試驗中）在規定的試驗條件下，試樣發生擊穿時的電壓。

2.（在逐級升壓試驗中）試樣承受住的 高電壓，即在該電壓水平下，整個時間內試樣不發生擊穿。

電氣強度 electric strength

在規定的試驗條件下，擊穿電壓與施加電壓的兩電極之間距離的商。

注：除非另有規定，應按本部分5.4規定測定兩試驗電極之間的距離。

電極和試樣

金屬電極應始終保持光滑、清潔和無缺陷。

注1：當對薄試樣進行試驗時，電極的維護格外重要。為了在擊穿時盡量減小電極損傷，優先采用不銹鋼電極。

接到電極上的導線即不應使得電極傾斜或其他移動或使得試樣上壓力變化，也不應使得試樣周圍的電場分布受到顯著影響。

注2：試驗非常薄的薄膜（例如：<μm厚)時,這些材料的產品標準應規定所用的電極、操作的具體程序和試樣的制備方法。

產品特點：

1、采用智能集成電路進行勻速升壓。

2、支持短時間內短路試驗要求。

3、電壓試驗精度： ≤ 1％。

4、試驗電壓連續可調： 0--50KV。

5、電流可采集到mA級。

6、出具國家一級計量單位校準檢定證書或出具客戶指定計量單位的證書。

7、電源：220V±10%的單相交流電壓和50Hz±1%的頻率。

8、電流電壓穩定度: 外界電源電壓波動10%時

電氣擊穿electric breakdown

試樣承受電應力作用時，其絕緣性能嚴重損失，由此引起的試驗回路電流促使相應的回路斷路器動作。

注：擊穿通常是由試樣和電極周圍的氣體或液體媒質中的局部放電引起，并使得較小電極（或等徑兩電極）邊緣的試樣遭到破壞。

使用時的注意事項：

本儀器為高壓試驗設備，使用時必須注意以下幾點

1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。

2、長時間不使用設備，在再使用時，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。

3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。

4、設備安放要平穩，安放的地面要堅固。 好是水泥地面以免產生共振。

5、該設備在使用中外殼要接保護地線，既設備外殼接大地,以保護操作人員和設備運行的安全。

6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。

7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。

8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。

9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。

10、不要讓設備碰到水濺，腐蝕性氣體，可燃氣體和可燃物。如果不避免，可能火災。

11、搬動設備時,要切斷設備電源,既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45°角以上。

12、不要在設備運行時插拔設備的電源插頭。
