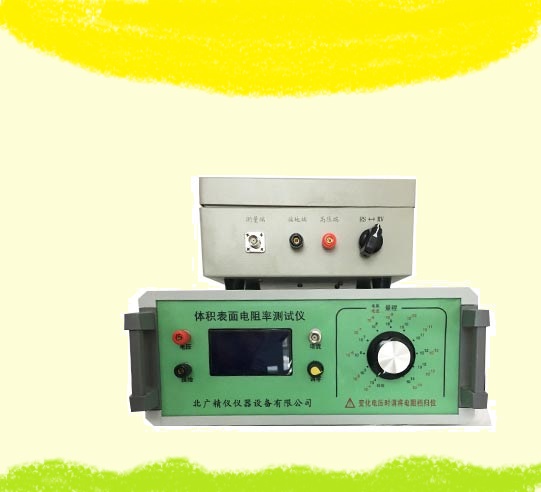

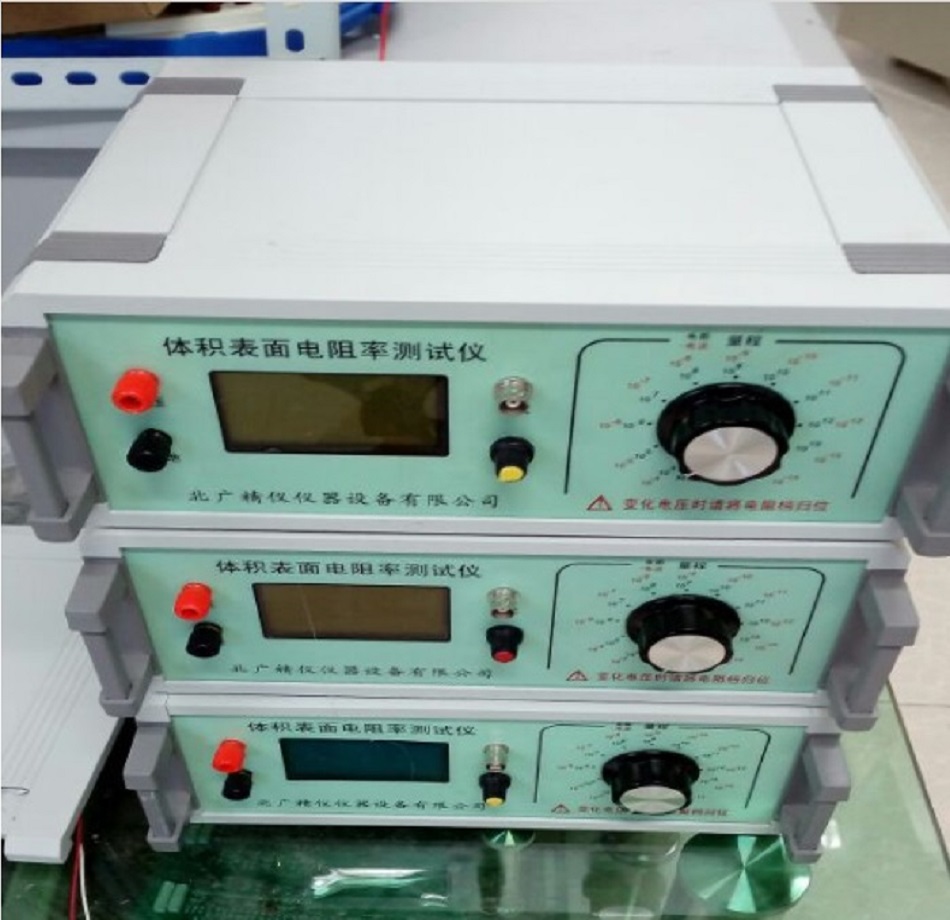

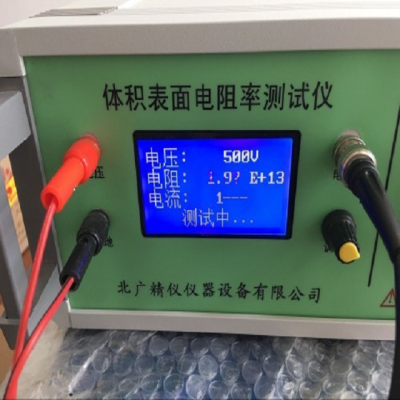

GB/T 24249-2009 防靜電潔凈織物試驗儀  適用于橡膠、塑料、薄膜、地毯、織物及粉體、液體、及固體和膏體形狀的各種絕緣材料體積和表面電阻值的測定。

GB/T 24249-2009 防靜電潔凈織物試驗儀 符合標準：

GB/T 1410-2006《 固體絕緣材料體積電阻率和表面電阻率試驗方法》

ASTM D257-99《絕緣材料的直流電阻或電導試驗方法》

GB/T 10581-2006 《絕緣材料在高溫下電阻和電阻率的試驗方法》

GB/T 1692-2008 《硫化橡膠 絕緣電阻率的測定》

GB/T 2439-2001《硫化橡膠或熱塑性橡膠 導電性能和耗散性能電阻率的測定》

GB/T 12703.4-2010 《紡織品 靜電性能的評定 第４部分：電阻率》

GB/T 10064-2006_《測定固體絕緣材料絕緣電阻的試驗方法》

標準配置：

 1、儀器主機 一臺

 2、屏蔽箱一個

 3、試驗電極三個

 4、說明書一本

 5、電源線一條

 6、數據線三條

 7、合格證一份

 8、保修卡一份

報告

報告應至少包括下述情況：

a) 電阻率測試儀（電阻率測定儀）關于材料的說明和標志（名稱、等級、顏色、制造商等）；

b) 電阻率測試儀（電阻率測定儀）試樣的形狀和尺寸；

c) 電阻率測試儀（電阻率測定儀）電極和保護裝置的形式、材料和尺寸；

d) 電阻率測試儀（電阻率測定儀）試樣的處理（清潔、預干燥、處理時間、濕度和溫度）等；

e) 電阻率測試儀（電阻率測定儀）試驗條件（試樣溫度、相對由度）；

f) 電阻率測試儀（電阻率測定儀）測量方法；

g) 電阻率測試儀（電阻率測定儀）施加電壓；

h) 電阻率測試儀（電阻率測定儀）體和、電阻率（需要時）；

注1：當規定了一個固定的電化時間時，注明此時間，給出個別值，并報告中值作為體積電阻率。

注 2 ： 當在不同的電化時間后測試時，應按如下要求報告：

當在相同的電化時間里試樣達到一個穩定狀態肘，給出個別值，并報告中值作為體積電阻率。 在這個電化時 間里有某些試樣不能達到穩定狀態，則報告不能達到穩定狀態的試樣數，并分別地給出它們的結果。 當測試結果取決于電化時間時，則報告它們之間的關系，例如．以圖的形式或給出在電化Imin、10min和100min后的體積電阻率的中值。

i) 表面電阻率（需要時）：

給出電化時間為1 min的個別值，并報告其中值作為表面電阻率。

使用注意事項

★高阻測量一定要嚴格按使用方法步聚進行，否則有可能造成儀器 損壞或電人。

7.1 應在“Rx”兩端開路時調零（主機開機）

如接在電阻箱或被測量物體上時調零后測量會產生很大的誤差。一般一次調零后在測試過程中不需再調零，但改變測量電壓后可能要重新調零。

7.2 禁止將“Rx”兩端短路，以免微電流放大器受大電流沖擊

7.3 在測試過程中不要隨意改動測量電壓，

★隨意改動測量電壓可能因電壓的過高或電流過大損壞被測試器件或測試儀器，而且有的材料是非線性的，即電壓與電流是不符合歐姆定律，有改變電壓時由于電流不是線性變化，所以測量的電阻也會變化。

7.4 測量時從低次檔逐漸拔往高次檔

★每撥一次稍停留1～2秒以便觀察顯示數字，當有顯示值時應停下，記錄當前的數字即是被測電阻值。若顯示“1”時，表示欠量程應往高次檔拔。直到有顯示數字時為止。當有顯示數字時不能再往高次檔撥，否則有可能損壞儀器(機內有過電流保護電路)。除104 Ω檔之外，當顯示低于1.99，表示過量程應換低檔!

7.5 大部分絕緣材料，特別是防靜電材料的電阻值在加電壓后會有一定變化而引起數字變化

★由于本儀器的分辯率很高，因而會引起顯示值的末尾幾位數也變化，這不是儀器本身的問題，而是被測量對象的導電機理復雜而使得阻值有些變化。在這種情況下往往取2位有效數就夠了。

7.6 接通電源后，手指不能觸及高壓線的金屬部分

★本儀表有二連根線:高壓線(紅)和微電流測試線。在使用時要注意高壓線，開機后人不能觸及高壓線，以免電人或麻手。

7.7 測試過程中不能觸摸微電流測試端

★微電流測試端 怕受到大電流或人體感應電壓及靜電的沖擊。所以在開機后和測試過程中不能與微電流測試端接觸，以免損壞儀表。

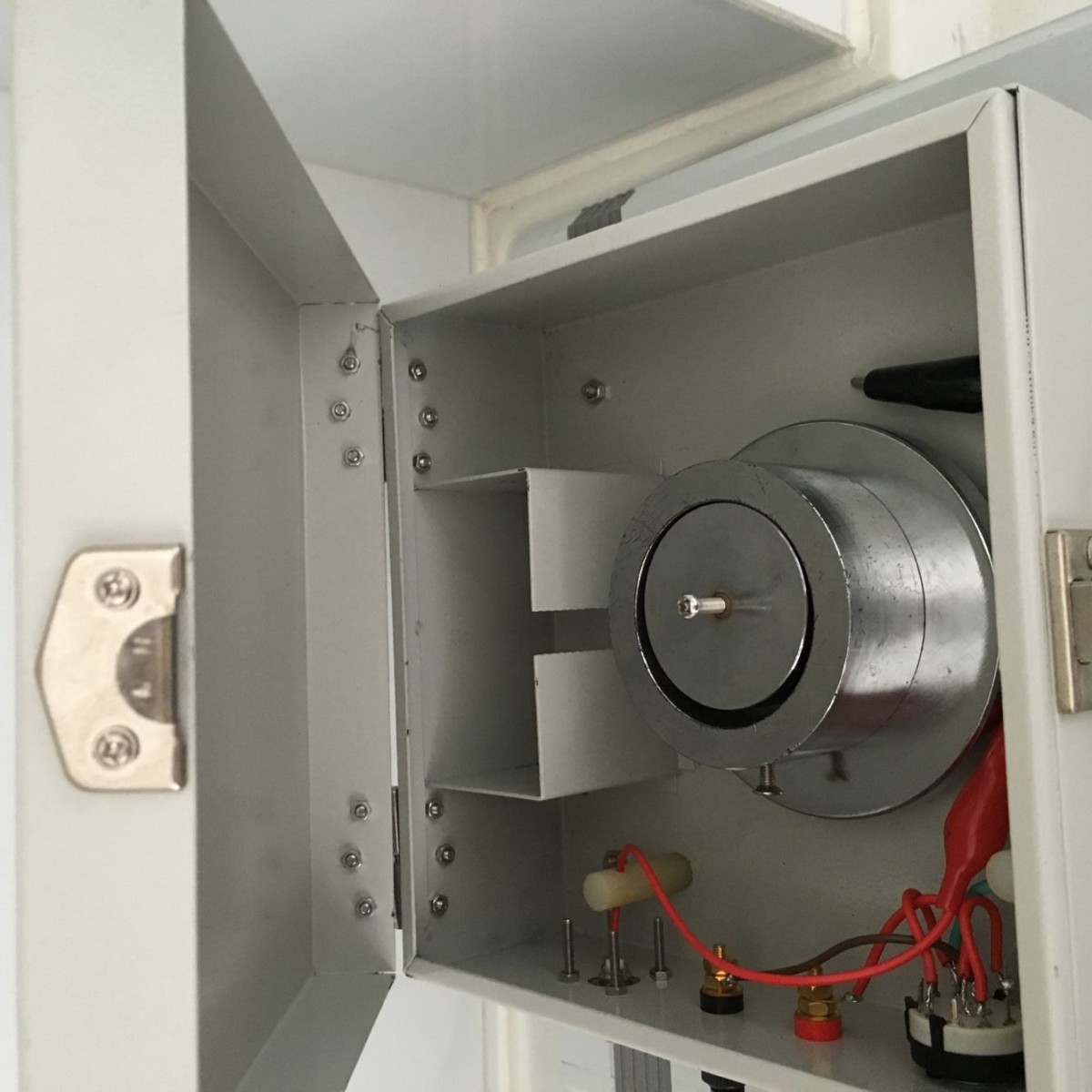

7.8 在測量高阻時，應采用屏蔽盒將被測物體屏蔽.

★在測量大于1010 Ω以上時，為防止外界干擾面而引起讀數不穩。

7.9 每次測量完時應將量程開關撥回“104 ”檔再進行下次測試

在測量時應逐漸將量程開關撥到高阻檔，測量完時應將電流電阻量程、電壓量程開關撥回低檔。以 確保下次開機時量程開關處在低阻量程檔。

電導率儀和電阻率儀之間的單位換算

1、電導率儀就是電阻率的倒數是電導率，單位是西門子/m，1西門子＝1/Ω 電導的單位用姆歐又稱西門子。用S表示，由于S單位太大。常采用毫西門子 1uS/cm=0.001mS/m ；1000uS/cm=1mS/m 。

2、電阻率儀的單位是Ω·cm，即歐姆厘米。

電阻率的倒數就是電導率，它們之間的關系成倒數關系。很容易被人理解。 電導率：水的導電性即水的電阻的倒數，通常用它來表示水的純凈度。

電阻率:用來表示各種物質電阻特性的物理量。某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。國際單位制中，電阻率的單位是歐姆?米，常用單位是歐姆?平方毫米/米。

范圍：

1本試驗方法包含直流絕緣電阻，體積電阻和表面電阻的測量所用直流程序。通過該測量及樣本和電極的幾何尺寸，可以計算出電絕緣材料的體積電阻和表面電阻，同時還可以計算出相應的電導和電導率。

2這些試驗方法不適用于測量中等導電材料的電阻/電導。這些材料評估可采用試驗方法D4496。

3本標準描述了幾種可選擇的測量電阻（或電導）的普通備用方法。特殊材料科采用合適的標準ASTM試驗方法進行測試，這些特殊材料具有電壓應力范圍和有限起電時間，同時規定了樣本結構和電極幾何形狀。這些個別特殊試驗方法將能更好得定義測量值的精度和偏差。

4本標準并沒有完全列舉所有的安全聲明，如果有必要，根據實際使用情況進行斟酌。使用本規范前，使用者有責任制定符合安全和健康要求的條例和規范，并明確該規范的使用范圍。

影響電阻率的外界因素

電阻率不僅與材料種類有關，而且還與溫度、壓力和磁場等外界因素有關。金屬材料在溫度不高時，ρ與溫度t(℃)的關系是ρt=ρ0(1+at)，式中ρt與ρ0分別是t℃和0℃時的電阻率;α是電阻率的溫度系數，與材料有關。錳銅的α約為1×10-1/℃(其數值極小)，用其制成的電阻器的電阻值在常溫范圍下隨溫度變化極小，適合于作標準電阻。已知材料的ρ值隨溫度而變化的規律后，可制成電阻式溫度計來測量溫度。半導體材料的α一般是負值且有較大的量值。制成的電阻式溫度計具有較高的靈敏度。有些金屬(如Nb和Pb)或它們的化合物，當溫度降到幾K或十幾K( 溫度)時，ρ突然減少到接近零，出現超導現象，超導材料有廣泛的應用前景。利用材料的ρ隨磁場或所受應力而改變的性質，可制成磁敏電阻或電阻應變片，分別被用來測量磁場或物體所受到的機械應力，在工程上獲得廣泛應用。

試樣處置

電極之間或測量電極與大地之間的雜散電流對于測試儀器的讀數沒有明顯的影響這一點很重要。 測試時加電極到試樣上和安放試樣時均要極為小心，以免可能產生對測試結果有不良影響的雜散電流通道。

測量表面電阻時，不要清洗表面，除非另有協議或規定。 除了同二材料的另 一個試樣的未被觸模過 的表面可觸及被測試樣外，表面被測部分不應被任何東西觸及。

工作原理

    根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。傳統的高阻計的工作原理是測量電壓V固定，通過測量流過取樣電阻的電流I來得到電阻值。從歐姆定律可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計是精度差、分辨率低。

    本儀器是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以，即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高，從理論上講其誤差可以做到零，而實際誤差可以做到千分之幾或萬分之幾。

條件處理

試樣的處理條件取決于被試材料，這些條件應在材料規范中規定。

推薦按 GB/T 10580一2003 進行條件處理；由各種鹽溶液所產生的相對溫度在 IEC 60260 中給出。

可以采用機械蒸發系統。

體積電阻率和表面電阻率都對溫度變化特別敏感。 這種變化是指數式的。 因此必須在規定的條件 下來測量試樣的體積電阻和表面電阻。 由于水分被吸收到電介質內是相對緩慢的過程，因此測定溫度 對體積電阻率的影響需要延長處理期。 吸收水分后通常會降低體積電阻。 有些試樣可能需要處理數月 才能達到平衡。

電阻定律

導體的電阻R跟它的長度L、電阻率ρ成正比，跟它的橫截面積S成反比，這個規律就叫電阻定律(law of resistance)，公式為R=ρL/S 。其中ρ：制成電阻的材料的電阻率，L：繞制成電阻的導線長度，S：繞制成電阻的導線橫截面積，R：電阻值。

公式：R=ρL/S，R=U/I

ρ——制成電阻的材料電阻率，國際單位制為歐姆 · 米（Ω · m) ；

L——繞制成電阻的導線長度，國際單位制為米（m)；

S——繞制成電阻的導線橫截面積，國際單位制為平方米（m2） ；

R——電阻值，國際單位制為歐姆，簡稱歐（Ω）；

U——電壓值，國際單位制為伏特，簡稱伏（v）；

I——電流值，國際單位制為安培，簡稱安（A）。

其中：

ρ叫電阻率：某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。是描述材料性質的物理量。國際單位制中，電阻率的單位是歐姆·米，常用單位是歐姆·平方毫米/米。與導體長度L，橫截面積S無關，只與物體的材料和溫度有關，有些材料的電阻率隨著溫度的升高而增大，有些反之。

典型應用

1.硫化橡膠體積、表面電阻率測定

2.測量防靜電鞋、導電鞋的電阻值

3.測量防靜電材料的電阻及電阻率

4.測量計算機房用活動地板的系統電阻值

5.測量絕緣材料電阻(率)

6.光電二極管暗電流測量

7.物理,光學和材料研究

8.高分子材料表面體積電阻率測定

電阻的作用：

電阻在電路中的作用：利用著名的歐姆定律可以利用電阻控制電路中的電壓、電流。

電阻的主要物理特征就是可以變電能為熱能，因此熱水器中的發熱元件、電燈泡、電燙斗就是利用了電阻的作用制成的。另外電阻有怕熱的特性，當導體材料溫度升高時材料的電阻率會增大（有些材料則表現為減小），因此利用電阻的這種特性可以制作溫度測量計（不知道你看見過沒，插一根“鐵絲”就能測量溫度的方法就是利用了這種電阻材料作用的）。

另外一些材料的電阻還會受到光線照射的印象，而利用這樣的材料可以制成光敏電阻，利用這點作用可以方便的設計光控電路以及光的測量和光電轉換等領域。

符合標準

GB/T 1410-2006 、GB 12014 、GB/T 20991-2007 、GB 4385-1995 、GB 12158-2006 、GB 4655-2003 、GB/T 12703.4-2010 、GB/T 12703.6-2010 、GB 13348-2009 、GB/T 15738-2008 、GB/T 18044-2008 、GB/T 18864-2002 、GB/T 22042-2008 、GB/T 22043-2008 、GB/T 24249-2009 、GB 26539-2011 、GB/T 26825-2011 、GB 50515-2010 、GB 50611-2010 、GJB 105-1998-Z 、GJB 3007A-2009 、GJB 5104-2004

主要應用范圍

    材料高阻測試測量如防靜電產品（防靜電鞋、防靜電塑料橡膠制品、計算機房防靜電活動地板等）電阻值的檢測；

材料體電阻(率)和表面電阻(率)測量；

電化學和材料測試,以及物理,光學和材料研究;

微弱電流測量如光電效應和器件暗電流測量。

電導率與電阻的關系

電阻率的倒數就是電導率，它們之間的關系成倒數關系。

電阻率:

用來表示各種物質電阻特性的物理量。某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。國際單位制中，電阻率的單位是歐姆?米，常用單位是歐姆?平方毫米/米。

電導率:

物理學概念，也可以稱為導電率。在介質中該量與電場強度E之積等于傳導電流密度J。對于各向同性介質，電導率是標量;對于各向異性介質，電導率是張量。生態學中，電導率是以數字表示的溶液傳導電流的能力。單位以西門子每米(S/m)表示。
