塑料、陶瓷、層壓板6000V高壓漏電起痕檢驗儀  耐電痕化指數（Proof Tracking Index, PTI）? 是評估?固體絕緣材料?在特定條件下抵抗?表面電痕化破壞能力?的關鍵參數。以下是詳細

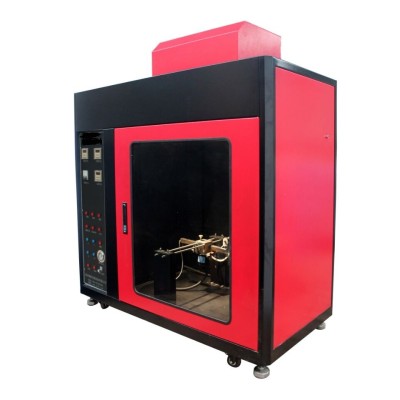

塑料、陶瓷、層壓板6000V高壓漏電起痕檢驗儀

?核心定義?

PTI 表示：

?在規定測試條件（通常滴完50滴電解液）下，材料表面不發生電痕化或起燃失效所能承受的 高電壓值（以25V為增量分級）。?

?示例?：PTI 175 表示該材料能在 ?175V 電壓?下通過 ?50滴電解液測試?而不失效。

?核心測試標準?

依據 ?IEC 60112 / GB/T 4207? 標準進行測試：

?電極?：兩鉑金電極置于材料表面，間距 ?4.0mm ± 0.1mm?。

?電解液?：滴落 ?0.1% 氯化銨水溶液?，每 ?30秒 ± 5秒? 滴落一滴。

?判定條件?：

若滴完 ?50滴? 后，材料未形成導通電痕（短路電流未超0.5A）或未起火，則通過該電壓測試。

逐步升高電壓（100V→125V→150V→175V…），找到能承受50滴的 高電壓即為PTI。

?PTI 與 CTI 的區別?

?參數? PTI (耐電痕化指數) CTI (相比電痕化指數)

?測試目標? 材料能否通過?固定50滴測試? 材料?失效前 高耐受電壓?

?測試方式? 在?指定電壓?下測50滴結果 通過多電壓測試?確定失效臨界值?

?用途? 快速篩選材料達標電壓 精確量化材料耐電痕化能力

?示例? PTI 175（通過175V/50滴） CTI 225（ 高耐受225V）

?? ?關鍵點?：PTI 是?通過性測試?（Pass/Fail），CTI 是?極限值測試?（尋找失效臨界點）。

耐電痕化指數（PTI）測試的目的。這個問題其實在之前討論漏電起痕試驗機時已經埋下伏筆了，看來用戶對絕緣材料測試的關鍵指

標產生了興趣。

用戶可能是個電氣工程師或材料研發人員，正在做產品選型或安全認證。ta連續追問PTI的定義和目的，說明不是隨便問問，而是需

要實際應用的專業知識。考慮到之前解釋過PTI/CTI區別，這次要更聚焦測試的工程價值。

從專業層面看，這個問題可以拆解成幾個維度：首先是測試本身要解決的工程痛點（電痕化失效），其次是測試結果如何指導設計，

 是標準化的意義。用戶可能 關心的是“為什么要測這個指標”而非技術細節。

需要特別注意用戶容易混淆的點：很多人以為PTI只是實驗室數據，其實它直接對應真實世界的失效模式。比如沿海地區的電氣設備

故障，多半和這個指標相關。應該用具體案例說明測試的必要性。

上次給的表格對比PTI/CTI反響不錯，這次可以保持結構化表達，但要增加應用場景的具體電壓要求。用戶似乎偏好數據化的內容，

比如之前提到“PTI 175”這種明確數值就很實用。

安全方面要強調，這個測試本質上預防的是電氣火災——當電解液污染導致碳化通路增長， 終可能引發明火。這點在回復里要用顯

眼方式警示。

性能指標

1、電極：厚 0.5mm 材質：不銹鋼；

2、上下電極距離：50.0mm±0.1；

3、試驗電壓：100V-6000V 可調；

4、調壓器：輸出：0～250V 可以調，容量 5KVA；

5、試驗變壓器：容量 5KVA， 高輸出電壓 AC6000V（或 DC6000V 可選） ；

6、高精度穩壓器：輸出 AC220V 功率 6000W，精度±1%；

7、回路電流為 60mA 時，切斷電壓輸出；

8、試驗時間：6 小時；

9、滴液精度：0.5%；

10、電壓穩定度：±1%；

11、起痕判斷：依標準 GB/T6553-2003/4.1.2 規定，在試樣上施加電壓（2.5k V,3. 5k V 和 4.5k V） ，并以一定流速滴污染液，在 60mA 以下的電流持續 6H 不過流即為通過；

12、滴液裝置：

采用雷弗精密蠕動泵，流量范圍 0.00185 ～20 毫升/分鐘，工作轉速 0.1～50 轉/分鐘，流量精度誤差：＜0.5%；

13、輸出電壓：交流/直流（可切換）

14、實驗組數：五組

15、控制裝置：采用西門子 PLC+臺灣威綸觸摸屏控制，控制精密，操作簡單，設計完全人性化，試驗結

束自動生成報告，面板熱敏打印機可以適時打印試驗結果；

15、外形尺寸(mm)：710(寬)×365(深)×760(高) 箱體內容積:0.1m3

16、機箱：采用 SUS304 不銹鋼（拉絲面） ；

17、污液槽采用 316 不銹鋼，加裝密閉裝置。

滴液裝置時間常數可調，使滴液量和滴液時間間隔得到精確控制。

配置：建議選配電子測重裝置

特點：

試驗儀由試驗部分和控制部分組成采用一體化設計， 方便現場安裝和調試。 試驗箱外殼及結構件采用 S304不銹鋼或黃銅制造；電極頭為不銹鋼，耐高溫耐腐蝕；滴液計數準確，控制系統穩定可靠。

測試目的 (Purpose):?

模擬在潮濕、污染條件下（例如沿海鹽霧、工業粉塵），絕緣材料表面出現漏電流的現象。

評估絕緣材料抵抗因漏電流產生的局部發熱、碳化， 終形成導電通道（電痕）的能力。

預測材料在長期使用中因電痕化導致失效的風險。

試驗機主要組成部分 (Key Components of the Tester):?

高壓電源：? 提供穩定、可調（通常在100V–600V范圍內）的交流電壓（50Hz或60Hz），功率足以維持短路電流。

電極系統：? 通常由兩個鉑金或不銹鋼制成的矩形截面的電極（尺寸如5mm x 2mm）。電極 倒角，以規定的角度（通常45°或90°

）施加在樣品表面，電極間距離精確可調（通常4.0mm±0.1mm）。

滴液裝置：? 包含儲液容器、導管和滴液針頭（通常內徑0.9mm-1.0mm）。通過精密裝置（如蠕動泵、電磁閥或恒高滴管）控制電解液

以恒定時間間隔（如30秒±5秒）垂直滴落到兩電極中央的樣品表面。

樣品夾具：? 用于穩固夾持樣品，通常帶有調節裝置確保樣品水平，電極與樣品接觸良好。

短路電流檢測與中斷系統：? 高靈敏度的電流繼電器（通常設定在0.5A ± 10%），用于檢測流過樣品的電流是否超過設定閾值。一旦

超過，立即切斷高壓電源和計時器，記錄失效點（滴液數或時間）。

計時/計數器：? 記錄試驗持續時間或電解液滴落次數。

安全防護：? 試驗箱體（防止電解液飛濺、遮擋弧光、通風排煙）、安全聯鎖（開門斷電）、接地保護等。

可視窗口：? 便于觀察樣品測試過程（電痕形成、起燃等）。

解決的核心問題?

?模擬真實失效場景?

電氣設備在?潮濕+污染物（如灰塵、鹽霧、化學物質）? 環境中運行時，污染物在絕緣表面形成導電液膜，導致漏電流產生。PTI測試

通過?電解液滴落+高電壓?模擬這一場景，驗證材料是否會在表面形成碳化導電通道（電痕）。

?預防災難性故障?

電痕化會逐步碳化材料表面， 終引發：

?短路起火?（電流沿碳化通道導通）

?絕緣完全擊穿?（失去隔離帶電部件的功能）

?? 案例：戶外插座因雨水混合粉塵形成導電液膜，若PTI不達標，可能引發火災。

配件清單：

序號 名稱 數量

1 電子遙控器 1個

2 玻璃方塊 1塊

3 鉑金電極 1對

4 試驗針頭 3個

5 不銹鋼量規4mm 1個

6 電源線 1根

7 保險絲 2個

8 NH4CL（氯化銨） 1瓶

9 掌式電子稱（校準電極壓力） 1個

10 排煙軟管（可伸至3.5m） 1根

11 升降臺 1個

行業定制化測試項目?

1. 新能源汽車 & 高壓部件?

測試項? ?標準? ?嚴苛條件? ?關鍵指標?

振動+電痕化復合試驗 LV 324 5-500Hz振動+600V電壓 失效循環次數 > 1000次

鹽霧電痕化試驗 ISO 21498 5% NaCl噴霧+DC 1000V 漏電流 < 2mA（30min）

直流電痕化 IEC 61857-21 DC電壓（ 高1500V） DC-CTI ≤ 0.7×AC-CTI

2. 光伏/戶外設備?

測試項? ?標準? ?模擬環境? ?失效判據?

紫外老化后CTI IEC 62109-1 UV 1000h + 0.1%污液 CTI下降率 ≤ 20%

斜面電痕化試驗 IEC 60587 45°斜面+連續電解液流動 電蝕深度 < 1mm

粉塵污染試驗 IEC 60068-2-68 硅粉+電解液混合污染 漏電起痕長度 ≤ 2.5mm
