環氧樹脂阻抗分析儀

 什么是阻抗分析儀？

阻抗分析儀是一種電子測試儀器，用于測量元件、電路或材料在一系列交流 (AC) 信號作用下的復阻抗特性曲線。

阻抗以歐姆（Ω）為單位，由兩種類型的交流電流對立面組成：電阻和電抗。

電抗是由材料、元件或電路的電感和電容引起的阻抗。雖然電阻與頻率無關，但電感、電容以及電抗都會隨頻率變化。

因此，阻抗實際上是一種動態特性，因?yàn)槠潆娍闺S信號頻率而變化。

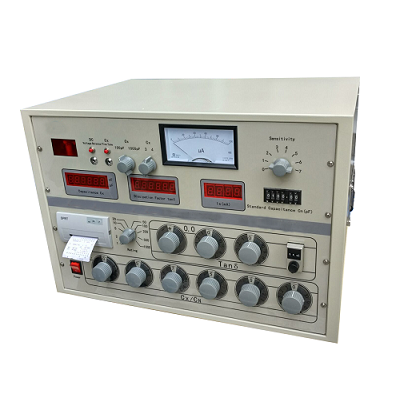

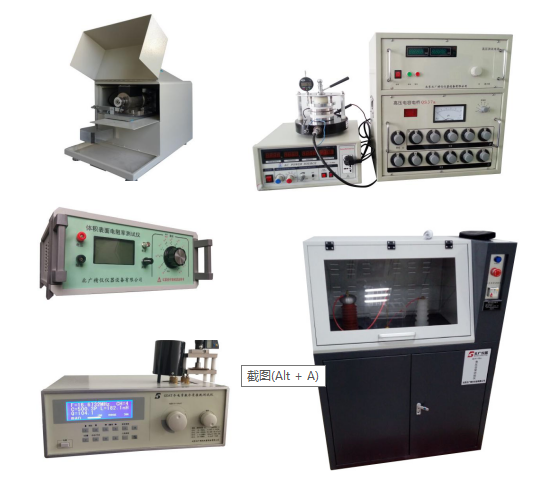

環氧樹脂阻抗分析儀 主要參數：

(1) 準確度： Cx:±（讀數×0.5%+0.5pF）；tgδ:±（讀數×0.5%+0.00005）；

(2) 電容量范圍：內施高壓：3pF～60000pF/10kV；60pF～1μF/0.5kV；

(3) 外施高壓：3pF～1.5μF/10kV；60pF～30μF/0.5kV；

(4) *分辨率： 高0.001pF，4位有效數字；

(5) *介電常數ε測試范圍：0-200；

(6) *介電常數ε準確度：0.5%

(7) *介質損耗tgδ測試范圍：不限，

(8) *介質損耗tgδ分辨率：0.000001，電容、電感、電阻三種試品自動識別。

(9) 試驗電流范圍：5μA～5A；

(10) *內施高壓：設定電壓范圍：0.5～10kV ；

(11)  大輸出電流：200mA；

(12) *升降壓方式：電壓隨意設置。比如5123V。

(13) 試驗頻率： 40-70Hz單頻隨意設置。比如48.7Hz.

(14) 頻率精度：±0.01Hz

(15) 外施高壓：接線時 大試驗電流5A，工頻或變頻40-70Hz

(16) 測量時間：約30s，與測量方式有關；

(17) 高壓電極直徑與表面積：￠98mm(75.43cm2)

(18) 測量電極直徑與表面積： ￠50 mm(19.63cm2)

(19) 電極材料：不銹鋼1Cr13Ni9Ti

(20) 電極工作面：精面面磨

(21) 電極間距：不大于5 mm

(22) 電極加熱功率： >2*500W

(23) 電極 高溫度：180°

(24) 加熱時間：30分鐘

(25) 電極壓力：0~1.0Mpa連續可調

(26)  大測量電壓：2000V，50Hz

(27) 真空度 ：電極可抽真空至3*10-2 Mpa

(28) 輸入電源：180V～270VAC，50Hz±1%，市電或發電機供電

(29) *計算機接口：標準RS232接口，U盤插口(自動U盤存儲數據)。

(30) 打印機：微型熱敏打印機

(31) 環境溫度：-10℃～50℃

(32) 相對濕度：<90%

(33) 主機外形尺寸：490*520*360（長寬高mm）

(34) 電極尺寸：400*300*400（長寬高mm）

(35) 儀器重量：35kg

實驗步驟

1、本儀器適用于110V/220V，50Hz交流電，使用前要檢查電壓情況，以保證測試條件的穩定。

2、開機預熱15分鐘，使儀器恢復正常狀態后才能開始測試。

3、按部件標準制備好的測試樣品，兩面用特種鉛筆或?qū)щ娿y漿涂覆，使樣品兩面都各自導電，但南面之間不能導通，備用。

4、選擇適當?shù)妮o助線圈插入電感接線柱。根據需要選擇振蕩器頻率，調節測試電路電容器使電路諧振。假定諧振時電容為C1，品質

因素為Q1。

5、將被測樣品接在Cx接線柱上。

6、再調節測試電路電容器使電路諧振，這時電容為C2，可以直接讀出Q2。

7、用游標卡尺量出試樣的直徑Φ和厚度d(分別在不同位置測得兩個數據，再取其平均值)。

阻抗分析儀是一種電子測試設備，用于評估材料、器件或系統的電氣特性，尤其在寬頻率范圍內。它能精確測量電阻、電容、電感等電氣參數，及其隨頻率變化的行為。本文將詳細探討阻抗分析儀的工作原理、關鍵技術和廣泛的應用領域。

1.阻抗概念及其在

交流電路中的表現

在深入探討阻抗分析儀之前，我們首先需要了解阻抗的基本概念及其在交流電路中的表現。阻抗是交流電路中的一

種重要特性，它決定了

電路對電流流動的阻礙程度。阻抗的大小不僅受到電路元件a的電阻影響，還與電容和電感的特性有關。

阻抗

的基本理解

阻抗(lmpedance)是由電阻(Resistance)、電感(Inductance)和電容(Capacitance)的復合作用產生的，表示為Z，并且是

一個復

數，其一般形式為Z=R +jX。其中R是電阻分量，代表電路對電流的阻礙程度;X是電抗分量，由電感和電容所引起，電感產生的

電抗與

頻率成正比，電容產生的電抗則與頻率成反比。

阻抗在交流電路中的表現

在交流電路中，阻抗影響著電路的電流和電壓之間的

相位差。當電路中只有電阻時，電流和電壓的相位是相同的。然而，一旦加入電感或電容元件，電流和電壓之間就會產生相位差，即電壓可能會領先或落后電流90度。通過引入阻抗的復數形式，我們能更準確地分析交流電

路中電流和電壓的相位關系。

阻抗分析的重要性

掌握阻抗的分析方法對設計和調試電子電路至關重要。阻抗匹配確保信號傳輸?shù)男剩苊庑盘柗瓷浜退p，從而改善電路的整體性

能。因此，阻抗分析儀在現代電子工程中扮演著不可或缺的角色，它為工程師們提供了一種有效工具來精確測量電路元件的阻抗特性。

注意事項

(1) 電壓或頻率的劇烈波動常使電橋不能達到良好的平衡，所以測定時，電壓和頻率要求穩定，電壓變動不得大于1%，頻率變動不得大于0.5%。

(2) 電極與試樣的接觸情況，對tgδ的測試結果有很大影響，因此涂銀導電層電極要求接觸良好、均勻，而厚度合適。

(3) 試樣吸濕后，測得的tgδ值增大，影響測量精度，應當嚴格避免試樣吸潮。

(4) 在測量過程中，注意隨時電橋本體屏蔽的情況，當電橋真正達到平衡，“本體－屏蔽”開關置于任何一邊時，檢查計光帶均應

小，而無大變化。

阻抗分析儀的測量范圍

2.1.1基本測量范圍的界定

阻抗分析儀在測量阻抗時，其范圍受到多種因素的限制，包括儀器內部電路的

性能以及外部電路的影響。基本的測量范圍通常由儀器的

大測試頻率、大測試電壓和電流以及小可分辨阻抗值來界定。

大測

試頻率決定了阻抗分析儀可以分析的信號速度，而測試電壓和電流限制了被測物兩端的大激勵信號強度。小可分辨阻抗值則決

定

了儀器能夠檢測到的小阻抗變化，通常與儀器的靈敏度有關。

2.1.2 特殊情況下測量范圍的拓展

在某些特殊應用場景中，例如在超

低阻抗或超高阻抗的測量中，常規的阻抗分析儀可能無法滿足需求。這時，可以采用一些特殊的技術或

配件來拓展測量范圍。

例如，

通過使用外部放大器可以提升阻抗分析儀的電流和電壓測試能力。而通過精密的探頭設計可以降低測量系統本身的寄生阻抗，以適

應

超低阻抗的測量。超高的阻抗測量則可能需要使用到特定的校準程序和標準電阻，以確保測量的準確性。
