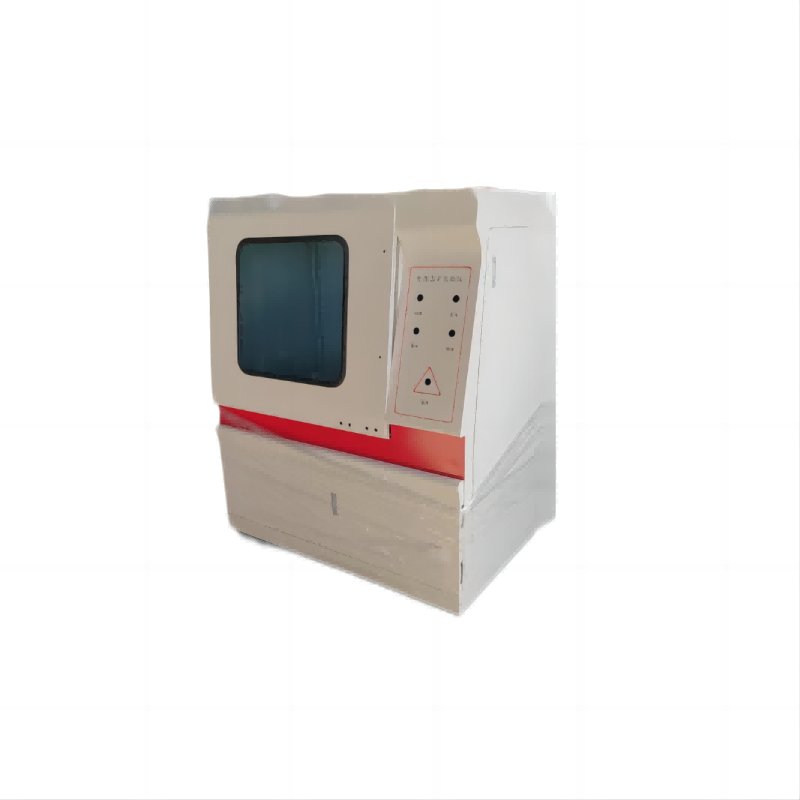

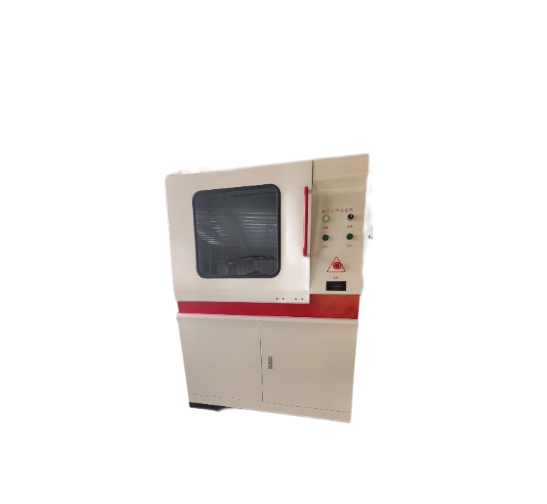

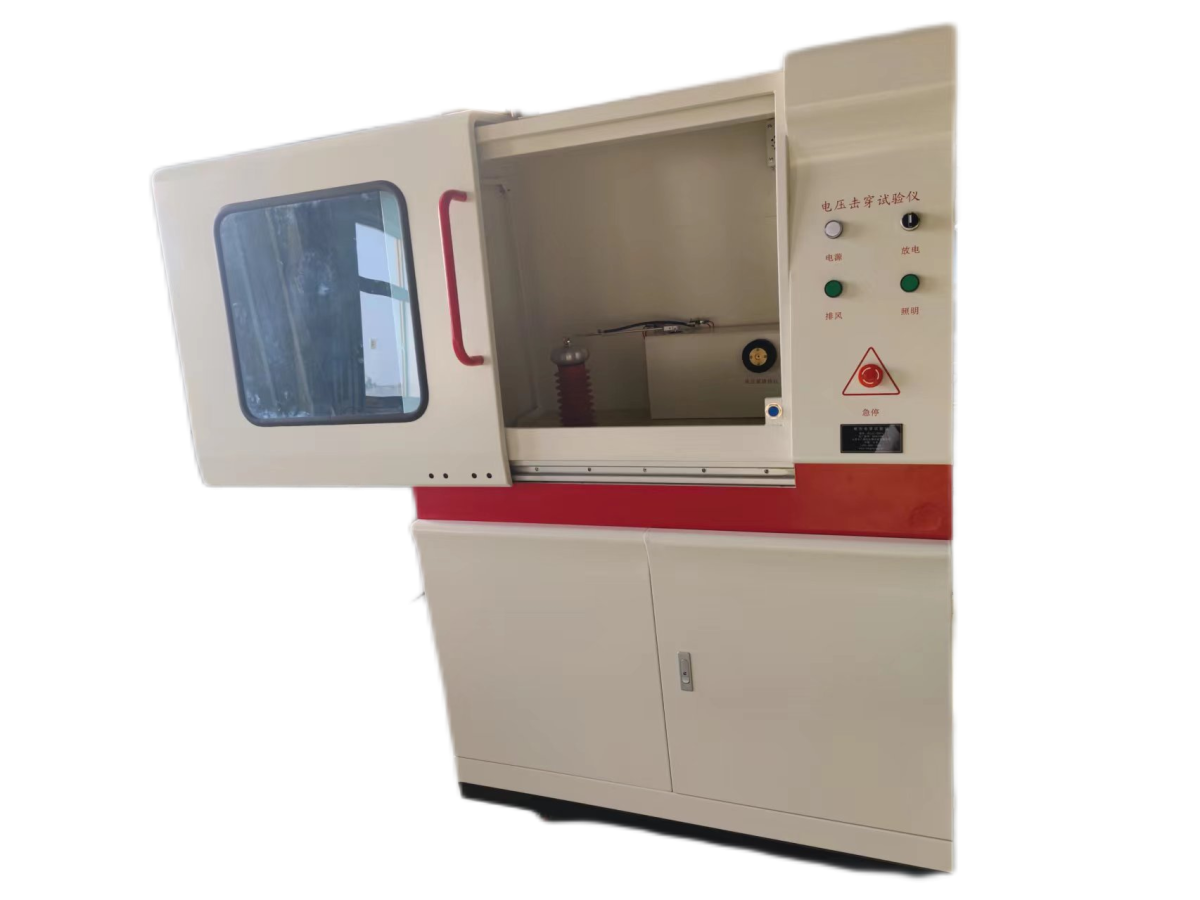

電氣強度試驗儀、電壓擊穿試驗儀、擊穿強度試驗儀  不均勻電場中，擊穿電壓與擊穿處固體電介質厚度之比稱為平均擊穿場強，它低于均勻電場中固體電介質的介電強度。不同電介質在相同溫度下，其擊穿場強不同。當電容器介質和兩極板的距離d一定后，由U1-U2=Ed知，擊穿場強決定了擊穿電壓。

電氣強度試驗儀、電壓擊穿試驗儀、擊穿強度試驗儀  擊穿電壓也是評定絕緣油電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射擊電子。當電子具有足夠能量時，可以使油分子微化離解。

于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行中油的擊穿電壓低是變壓器工作危險的信號。

氣體電介質擊穿

在電場作用下氣體分子發生碰撞電離而導致電極間的貫穿性放電.其影響因素很多,主要有作用電壓,電板形狀,氣體的性質及狀態等.氣體介質擊穿常見的有直流電壓擊穿,工頻電壓擊穿,高氣壓電擊穿,沖擊電壓擊穿,高真空電擊穿,負電性氣體擊穿等.空氣是很好的氣體絕緣材料,電離場強和擊穿場強高,擊穿后能迅速恢復絕緣性能,且不燃,不爆,不老化,無腐蝕性,因而得到廣泛應用.為提供高電壓輸電線或變電所的空氣間隙距離的設計依據（高壓輸電線應離地面多高等）,需進行長空氣間隙的工頻擊穿試驗.

安全說明：

1、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

2、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注：因為直流試驗后不放電會危險到人身安全,不能直接拿取電極,起到提醒使用人員放電以免造成傷害)。

3、試驗放電裝置，隨主機為一體化，改進了以往單獨配備一根放電桿的功能。

4、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。

液體電介質擊穿

純凈液體電介質與含雜質的工程液體電介質的擊穿機理不同.對前者主要有電擊穿理論和氣泡擊穿理論,對后者有氣體橋擊穿理論.沿液體和固體電介質分界面的放電現象稱為液體電介質中的沿面放電.這種放電不僅使液體變質,而且放電產生的熱作用和劇烈的壓力變化可能使固體介質內產生氣泡.經多次作用會使固體介質出現分層,開裂現象,放電有可能在固體介質內發展,絕緣結構的擊穿電壓因此下降.脈沖電壓下液體電介質擊穿時,常出現強力氣體沖擊波（即電水錘）,可用于水下探礦,橋墩探傷及人體內臟結石的體外破碎.

整機組成：

升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm×25mm兩個；Ф75mm×25mm一個。（訂做除外）

　一般的電器元件都是有電壓限制的，不能超過它的耐壓值，超過了這個電壓就會擊穿，元件就是損壞了。這個會使元件擊穿的電壓就叫做擊穿電壓。　　

擊穿電壓是使電介質擊穿的電壓。電介質在足夠強的電場作用下將失去其介電性能成為導體,稱為電介質擊穿,所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。不同電介質在相同溫度下,其擊穿場強不同。當電容器介質和兩極板的距離d一定后,由U1-U2=Ed知,擊穿場強決定了擊穿電壓。擊穿場強通常又稱為電介質的介電強度。提高電容器的耐壓能力起關鍵作用的是電介質的介電強度。

結構原理及性能特點：

        本設備主要由：升壓系統(高壓變壓器)、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成

計算機--A/D轉換器--測量控制系統--調壓裝置--升壓變壓器--試樣

高壓變壓器主要產生試樣所需的直流電壓，

調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓，

電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的，

放電系統在試驗做完以后自動放電，以免產生放電對人身的危害；

計算機系統及軟件包

1、試驗軟件是我公司 研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。

2、采用計算機控制通過人機對話方式，完成對絕緣介質工頻電壓擊穿，工頻耐壓試驗。

3、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；

4、可對試驗數據進行編輯修改，靈活適用；

5、試驗條件及測試結果等數據可自動存儲；

6、試驗報告格式靈活可變，適用于不同用戶的不同需求；

7、可對一組試驗中曲線數據的有效與否進行人為選定；

8、試驗結果數據可導入EXECL,WORD文檔編輯；

9、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；

10、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；

11、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。

電極和試樣

金屬電極應始終保持光滑、清潔和無缺陷。

注1：當對薄試樣進行試驗時，電極的維護格外重要。為了在擊穿時盡量減小電極損傷，優先采用不銹鋼電極。

接到電極上的導線即不應使得電極傾斜或其他移動或使得試樣上壓力變化，也不應使得試樣周圍的電場分布受到顯著影響。

注2：試驗非常薄的薄膜（例如：<μm厚)時,這些材料的產品標準應規定所用的電極、操作的具體程序和試樣的制備方法。

滿足標準：

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

        第2部分：對應用直流電壓試驗的附加要求》

3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

4、GB/T3333 電纜紙工頻電壓擊穿試驗方法

5、HG/T 3330絕緣漆漆膜擊穿強度測定法

6、GB12656 電容器紙工頻電壓擊穿試驗方法

7、ASTM D149《固體電絕緣材料工業電源頻率下的介介電強度的試驗方法》

試驗環境：

⑴常態試驗環境：

溫度為20±5℃，相對濕度為65±5%。

⑵熱態試驗或潮濕環境試驗條件由產品標準參照錄中表2予以規定。

擊穿的判斷：

試樣沿施加電壓方向及位置有貫穿小孔、開裂、燒焦等痕跡為擊穿，如痕跡不清可用重復施加試驗電壓來判斷。

表2    條件處理與試驗環境

項目    溫度（℃）    時間    相對濕度( % )    注意事項

高溫處理與熱態試驗環境    90±2

105±2

120±2

130 ± 2

155±2

180±2

200±2

220±2

250±2

275±5

320±5    ＜40h

可由試樣的溫度，時間與性能的關系曲線來確定

        在規定的處理條件下放入試樣并開始計時。

熱態試樣須在試樣溫度達到規定的

浸蒸餾水、沸水或其他液體處理    20±5

100±5

        0.5、1、2、4、6、8、16、24、48、96    在規定的處理條件下放入試樣并開始計時。

試樣經浸沸水或其他高溫液體處理后取出隨即放入同類常溫液體中冷卻到溫度數20±5℃

受潮處理與潮濕環境    20±5    95±3    0.5、1、2、3、4、8、16、24、48、96、7天或7天的整數倍    1.在規定的處理條件下放入試樣并開始計時。

試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑,擦凈試樣。

⑵預處理和條件處理：處理條件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23±2℃，相對濕度（50±5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

電氣擊穿electric breakdown

試樣承受電應力作用時，其絕緣性能嚴重?fù)p失，由此引起的試驗回路電流促使相應的回路斷路器動作。

注：擊穿通常是由試樣和電極周圍的氣體或液體媒質中的局部放電引起，并使得較小電極（或等徑兩電極）邊緣的試樣遭到破壞。

擊穿電壓breakdown voltage

1.(在連續升壓試驗中）在規定的試驗條件下，試樣發生擊穿時的電壓。

2.（在逐級升壓試驗中）試樣承受住的 高電壓，即在該電壓水平下，整個時間內試樣不發生擊穿。

售后服務

一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。

二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。

三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠?qū)υO(shè)備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。

四、軟件升級：終生免費提供新版本控制軟件。
