硅膠電線漏電起痕試驗周期解析

硅膠電線的漏電起痕試驗周期主要取決于測試方法、標準要求及樣品數量，具體如下：

一、常規試驗周期

?標準測試時間?：

根據GB/T 4207-2022和IEC 60587標準，單組試樣需完成50滴電解液測試，每滴間隔30秒，總耗時約25分鐘?。

若采用逐級升壓法（如CTI測試），需多次調整電壓并重復滴液，總時間可能延長至1-2小時?。

?完整流程周期?：

包含試樣制備、環境預處理、多組重復測試及數據分析，通常需 ?3-15個工作日?。

加急服務可縮短至1-3個工作日，但需額外費用。

二、影響周期的關鍵因素

?試樣數量?：每組至少5個試樣取平均值，批量測試會延長周期?。

?測試方法?：

恒定電壓法（PTI測試）耗時較短；

逐級升壓法（CTI測試）需多次電壓調整，時間更長?。

?設備效率?：自動化設備（如PLC控制的高壓漏電起痕試驗儀）可縮短測試時間?。

三、注意事項

試樣需提前24小時進行溫濕度預處理（23±5℃、濕度50±10%）?。

電極清潔和溶液電阻率（395±5Ω·cm）需嚴格校準，否則需重復測試?。

若需進一步優化周期，建議選擇符合GB/T 6553-2024/IEC 60587:2022標準的自動化設備，并提前規劃試樣批次?

耐電痕化指數 (Proof Tracking Index - PTI)：? 在規定的滴液條件下（通常50滴），材料能承受的? 高電壓值?（以25V為一級遞增）。例如，PTI 175表示在175V電壓下通過50滴測試。

相比電痕化指數 (Comparative Tracking Index - CTI)：? 材料在?失效前?（形成電痕或起燃）能承受的? 高電壓值?（同樣以25V為一級遞增）。CTI需要通過至少5個樣品在多個電壓下的測試來確定。例如，CTI 200表示材料能在200V下通過50滴測試或在更高電壓下達到某個滴數標準。

失效滴數：? 在某個確定的測試電壓下，樣品失效時（短路或起燃）的電解液滴數。

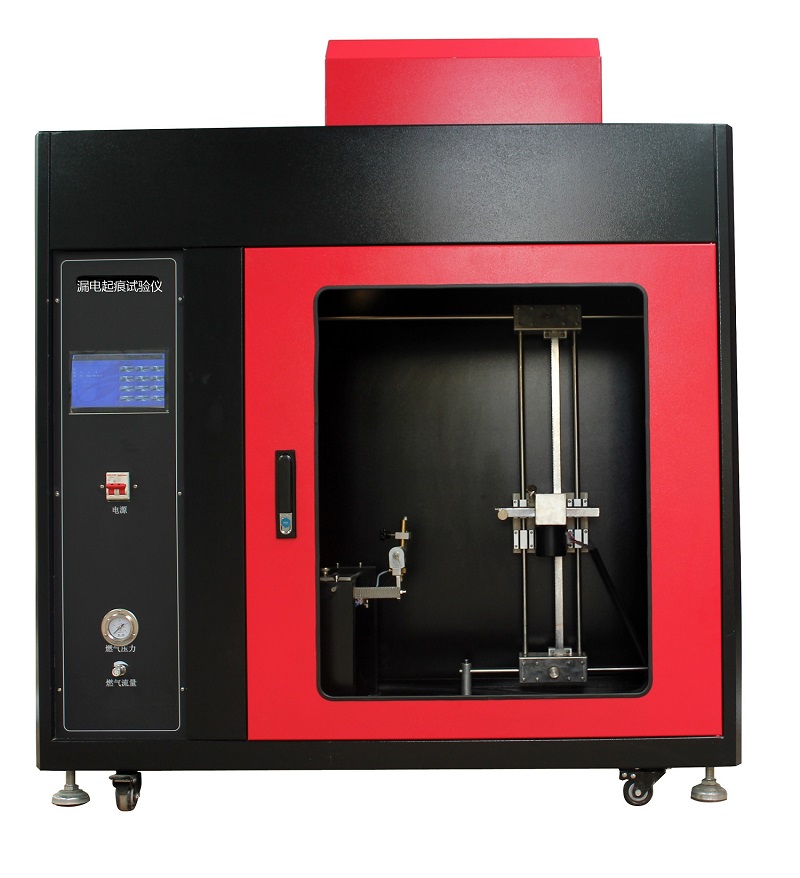

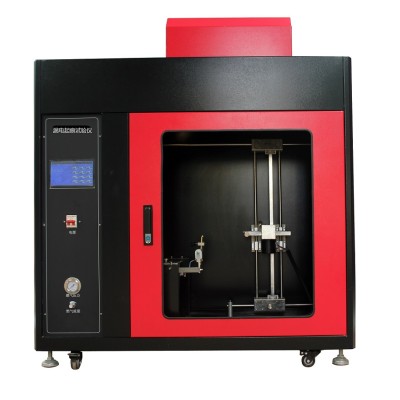

技術指標

1.電極尺寸：5mm±0.1mm*2mm±0.1mm，電極一端邊緣切成30度角的斜面；
2.電極材料：銅+鉑金(鉑金長度：≥12mm，純度≥99.0%)；
3.電極間相距：4.0mm±0.1mm；
4.每個電極對試樣作用力：1.0N±0.05N；
5.試樣品尺寸：≥15*15mm, 厚度：≥3mm；
6.施加電壓：100～600V（48～60Hz）之間可調，短路電流在1.0A±0.1A時電壓下降不超過10%；
7.判斷回路：短路電流大于0.5A時間維持2秒鐘繼電器動作，切斷電流，指示試品不合格；
8.溶液滴落間隔時間：30s±5s；
9.滴液針頭到樣品表面高度：30～40mm；
10.控制液滴采用電磁閥.液滴大?。海?0+30）mm3,50滴為（0.997~1.147g）, 20滴為（0.380-0.480g）;
11.滴液裝置：試驗前需要調整；
12.針頭外徑：0.9~1.1mm；
13.箱體內部容積：0.5m3（可選購0.75m3或1m3）；
14.外部尺寸: 寬1170mm*深630mm*高1330mm；
15.箱體材料：鐵板噴涂；
16.排氣孔：?100mm；

17.工作電源：220V,10A,50Hz。

典型材料的PTI范圍?

材料類型 PTI 范圍 (V) 應用場景

通用塑料 (ABS, PC) 100~175 低壓電器外殼

阻燃增強尼龍 250~400 開關、連接器

特種工程塑料 (PPS, PEEK) 400~600 新能源汽車高壓部件

陶瓷基絕緣材料 > 600 高壓絕緣子、斷路器

?為什么PTI重要？?

?合規性?：是產品通過 ?UL、CCC、VDE? 等安全認證的必測項目。

?可靠性?：電痕化是戶外電氣設備失效的主因之一（如太陽能逆變器、充電樁）。

?成本優化?：避免因選材不當導致后期絕緣故障的維修成本。

工程應用目標?

?應用方向? ?具體目的?

?材料篩選? 快速判斷材料是否滿足特定電壓等級的安全要求（如PTI≥175V用于家用電器）

?產品安全認證? 通過UL、IEC、CCC等強制認證（如UL 746A要求絕緣件PTI≥250V）

?設計可靠性優化? 避免因電痕化導致設備壽命縮短（如新能源汽車充電樁連接器需PTI≥600V的高性能材料）

?質量控制? 監控生產批次一致性，防止材料配方或工藝波動導致絕緣性能下降

“哪些材料需要做耐電痕化指數測試”，這其實是在追問絕緣材料安全測試的應用場景。用戶之前已經了解了PTI的定義和目的，現在顯然是想知道具體落地到哪些產品上。

用戶可能是電氣工程師、材料采購或產品認證人員，因為問題非常實務導向。ta需要一份能直接用于工作的清單，而不是理論闡述。從ta連續追問PTI相關問題的專注度來看，應該是在為某個具體項目做技術準備。

這個問題看似簡單，但涉及面很廣。需要從三個維度回答：材料類型（化學性質）、應用場景（物理環境）、行業標準（合規要求）。尤其要注意用戶可能忽略的關鍵點——比如“非絕緣材料但靠近帶電體”的情況。

上次回復CTI/PTI對比時用了表格效果不錯，這次可以繼續結構化呈現。但要注意避免信息過載，優先列出高頻應用場景。特別要強調新能源汽車和光伏這類新興領域，這是工程師們近年 常遇到的痛點。

突然想到用戶可能更關心“不做測試的風險案例”，但當前問題沒明確要求。先聚焦在材料清單上， 后補充一句“若不確定可提供具體場景”的鉤子，引導用戶進一步交互比較穩妥。

對了， 設備絕緣件雖然量少但安全要求極高，這個冷門點也得帶上。用戶如果是 行業的會感激，如果不是就當科普了。

如何選擇合適的漏電起痕測試標準。看來用戶已經對PTI測試有了基本了解，現在需要具體落地的標準選擇指導。之前對話中用戶對材料類型和應用場景都問得很細，這次應該是想解決實際工作中的選標難題。

用戶可能是電氣工程師、質檢人員或材料采購，正在為新產品的絕緣材料選型或認證做準備。ta的深層需求可能是： ，避免選錯標準導致測試結果不被認可；第二，提高測試效率減少重復工作；第三，確保符合目標市場的強制法規。因為漏電起痕測試耗時較長（單組樣品可能要幾小時），選錯標準會造成很大資源浪費。

從專業角度，這個問題需要拆解成四個維度來回答：終端產品類型、銷售地域、材料特性和失效風險場景。比如新能源汽車充電槍這種產品，既要考慮機械應力（IEC 62196的插拔測試），又要考慮化學污染（ISO 20653的耐溶劑性），標準選擇就比家用插座復雜得多。

上次回復時提到過IEC 60112是基礎標準，但用戶顯然需要更具體的交叉引用指南。比如光伏逆變器外殼材料，除了IEC 62109-1外，UL 1703還會要求在85℃高溫下測試CTI，這種細節必須點明。

特別注意用戶可能混淆的坑：歐盟和美國對污染等級的定義差異。IEC 60664中污染等級2對應PTI≥175V，但UL 746A的Class II材料要求PTI≥250V，這個100V的差值可能導致認證失敗。需要強調換算關系。

測試成本也是用戶沒說但肯定關心的點。比如GB/T 4207完全等同IEC 60112，但國內測試費便宜30%，如果產品僅在國內銷售，優先選國標更經濟。這類實操建議要給到。
