固體電絕緣材料直流電壓擊穿試驗儀  固體電介質擊穿

導致擊穿的 低臨界電壓稱為擊穿電壓.均勻電場中,擊穿電壓與介質厚度之比稱為擊穿電場強度（簡稱擊穿場強,又稱介電強度）.它反映固體電介質自身的耐電強度.不均勻電場中,擊穿電壓與擊穿處介質厚度之比稱為平均擊穿場強,它低于均勻電場中固體介質的介電強度.固體介質擊穿后,由于有巨大電流通過,介質中會出現熔化或燒焦的通道,或出現裂紋.脆性介質擊穿時,常發生材料的碎裂,可據此破碎非金屬礦石.

固體電介質擊穿有3種形式 :電擊穿,熱擊穿和電化學擊穿.

電擊穿是因電場使電介質中積聚起足夠數量和能量的帶電質點而導致電介質失去絕緣性能.熱擊穿是因在電場作用下,電介質內部熱量積累,溫度過高而導致失去絕緣能力.電化學擊穿是在電場,溫度等因素作用下,電介質發生緩慢的化學變化,性能逐漸劣化, 終喪失絕緣能力.固體電介質的化學變化通常使其電導增加 , 這會使介質的溫度上升,因而電化學擊穿的 終形式是熱擊穿.溫度和電壓作用時間對電擊穿的影響小,對熱擊穿和電化學擊穿的影響大;電場局部不均勻性對熱擊穿的影響小,對其他兩種影響大.

固體電絕緣材料直流電壓擊穿試驗儀  儀器特點

1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。

2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

技術規格：

- 輸出電壓： 交流 0-50KV，直流 0-50KV

- 采用高精度電壓采樣器件；

- 試驗方式：  直流試驗： 擊穿試驗、梯度升壓、耐壓試驗；

直流試驗： 擊穿試驗、梯度升壓、耐壓試驗；

- 升壓方式：需滿足標準要求：快速試驗，20S逐級升壓，慢速升壓，60S逐級升壓等；

- 升壓速率：100-3000V/S標準要求范圍內可設置；

- 電器容量： 5KVA；

- 電壓試驗精度：≤1%；

- 外接電源：220V；

- 儀器電路設有超壓、過流、短路、漏電保護等；

- 實時曲線顯示、支持數據導出、試驗方法選擇等；

- 由電腦控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠實時顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。并且能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零；

- 電腦帶測量軟件。

氣體電介質擊穿

在電場作用下氣體分子發生碰撞電離而導致電極間的貫穿性放電.其影響因素很多,主要有作用電壓,電板形狀,氣體的性質及狀態等.氣體介質擊穿常見的有直流電壓擊穿,工頻電壓擊穿,高氣壓電擊穿,沖擊電壓擊穿,高真空電擊穿,負電性氣體擊穿等.空氣是很好的氣體絕緣材料,電離場強和擊穿場強高,擊穿后能迅速恢復絕緣性能,且不燃,不爆,不老化,無腐蝕性,因而得到廣泛應用.為提供高電壓輸電線或變電所的空氣間隙距離的設計依據（高壓輸電線應離地面多高等）,需進行長空氣間隙的工頻擊穿試驗.

介電強度是一種材料作為絕緣體時的電強度的量度. 它定義為試樣被擊穿時, 單位厚度承受的 大電壓, 表示為伏特每單位厚度. 物質的介電強度越大, 它作為絕緣體的質量越好.

介電強度，是材料抗高電壓而不產生介電擊穿能力的量度，將試樣放置在電極之間，并通過一系列的步驟升高所施加的電壓直到發生介電擊穿，以次測量介電強度。盡管所得的結果是以kv/mm為單位的，但并不表明與試樣的厚度無關。因此，只有在試樣厚度相同的條件下得到各種材料的數據才有可比性。

試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑,擦凈試樣。

⑵預處理和條件處理：處理條件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23±2℃，相對濕度（50±5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

產品描述

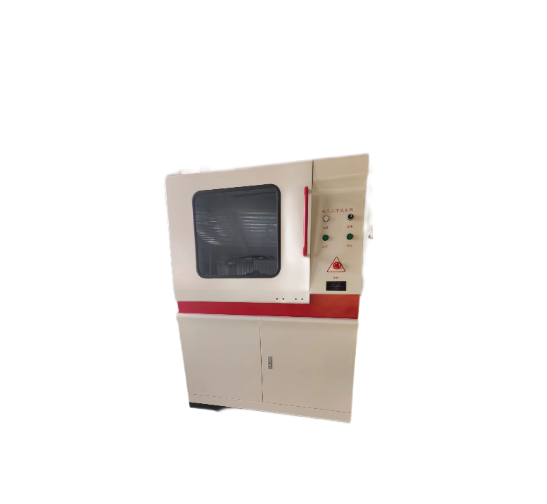

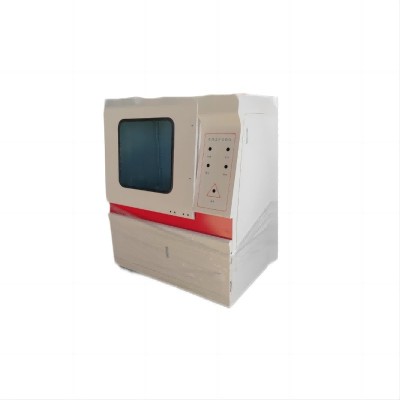

電壓擊穿試驗儀,由電腦控制，通過我公司自主研發的全新智能數字集成電路系統與軟件控制系統兩部分來完成，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。

本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。可以隨時調取當前及歷史試驗數據進行查看，編輯及修改實驗結果。

可對軟件設置密碼，生成密碼保護，做到專機專人操作，避免無關人員誤操作，試驗結果編輯修改后打印，方便操作 更加人性化。

儀器采用先進的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式

關于擊穿電壓測試術語、定義及類型：

1、耐電壓值： 將電壓升高到規定值，保持一定時間試樣未被擊穿，稱此電壓值為試樣的耐電壓值；

2、擊穿電壓： 試樣在某一電壓作用下被擊穿，此時的電壓值稱擊穿電壓；

3、擊穿電壓強度： 試樣的擊穿電壓與其厚度之比，稱電壓強度，以KV/mm表示。

產品特點：

1、采用智能集成電路進行勻速升壓。

2、支持短時間內短路試驗要求。

3、電壓試驗精度： ≤ 1％。

4、試驗電壓連續可調： 0--50KV。

5、電流可采集到mA級。

6、出具國家一級計量單位校準檢定證書或出具客戶指定計量單位的證書。

7、電源：220V±10%的單相交流電壓和50Hz±1%的頻率。

8、電流電壓穩定度: 外界電源電壓波動10%時

設備安全保護功能：

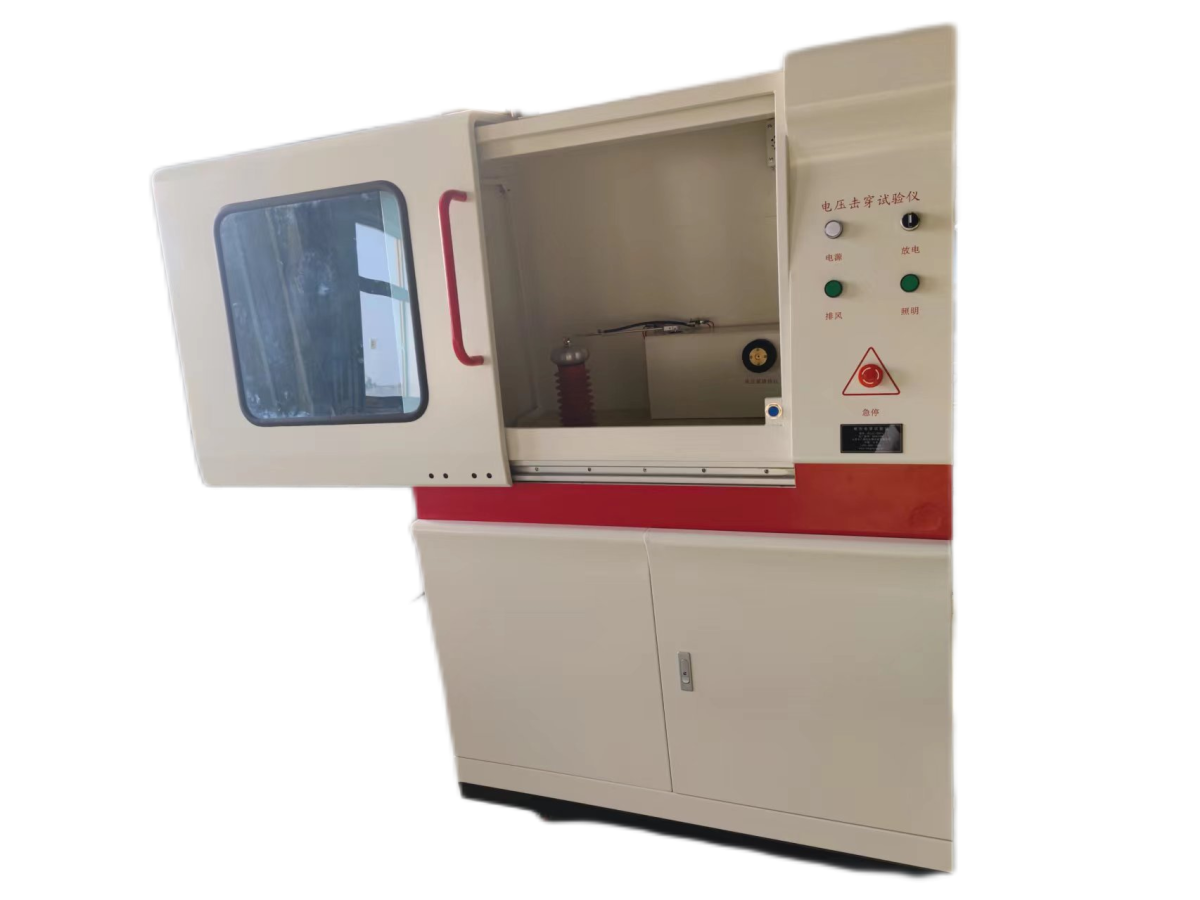

◆ 試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的 近距離大于370mm，50KV測試設備高壓電極距離試驗箱壁的 近距離大于250mm，試驗時即使人接觸箱壁也不會有危險。

◆ 設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

◆ 該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。

◆直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.（注：因為直流試驗后不放電會危險到人身安全,不能直接拿取電極,起到提醒使用人員放電以免造成人身傷害）。

◆ 試驗放電裝置，隨主機為一體化，改進了以往單獨配備一根放電桿的功能。

◆ 六級高壓安全斷電控制：①總電源開關②高壓斷電開關（鑰匙開關）③調壓器復位開關④試驗箱門安全開關⑤高壓變壓器輸入側限流空開⑥漏電保護開關

整機組成：

1、升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。

2、動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。

3、檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。

4、計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。

5、試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm×25mm兩個；Ф75mm×25mm一個。（訂做除外）

電氣強度測試(electric strength test)又稱耐壓測試。簡單點說，任何電氣設備都有一個絕緣強度，不同額定電壓的絕緣強度不一樣。當超過一定電壓等級后，設備的絕緣就會被擊穿。電氣強度測試就是看在給被測設備加一定的高電壓（可以參考IEC標準或者國標），看是否會導致擊穿。如果不擊穿，則通過，擊穿則說明不合格。

　　一般在設備出廠前做這個試驗，在現場可能僅僅是搖絕緣就可以了。另外，該試驗是破壞性試驗，一旦擊穿，不可修復。

電氣強度測試(electric strength test)又稱耐壓測試，是圍繞絕緣材料被擊穿后呈現出導體特性的特點,考察相關電參數的變化特征,以此判定絕緣材料是否被擊穿。

滿足標準：

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

        第2部分：對應用直流電壓試驗的附加要求》

3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

4、GB/T3333 電纜紙工頻電壓擊穿試驗方法

5、HG/T 3330絕緣漆漆膜擊穿強度測定法

6、GB12656 電容器紙工頻電壓擊穿試驗方法

7、ASTM D149《固體電絕緣材料工業電源頻率下的介介電強度的試驗方法》

售后服務

一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。

二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。

三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠對設備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。

四、軟件升級：終生免費提供新版本控制軟件。
