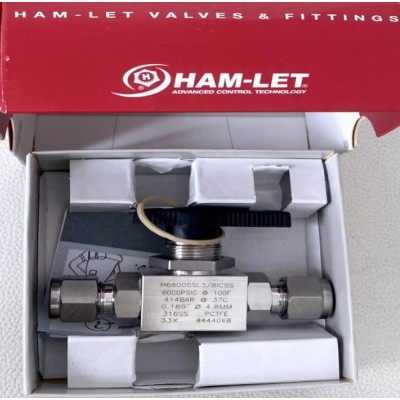

哈姆雷特H6800系列高壓儀表球閥
簡介：
哈姆雷特H6800系列高壓儀表球閥可應用于各種普通場合，也可應用于儀表板。該閥門能夠?qū)崿F(xiàn)密封xing的截斷，服務壽命時間長，操作力矩小。經鑒
定，哈姆雷特H6800系列球閥能承受的zui大工作壓力為6000磅/平方英寸，在此壓力條件下，該閥門能夠可靠地執行"開通-截斷"操作，或者進
行流向的切換及流通路徑的轉換。
*該系列產品有直線型結構和角型結構兩種。

技術參數
產品名稱：高壓儀表表球閥
型號規格：H6800-SS-L-8-C-S-S
公稱直徑：DN3-DN18mm
工作壓力：6000psi
閥體材質：不銹鋼
連接方式：焊接、螺紋
工作溫度：260℃

產品特點：
1、兩通式球閥，執行"開通-截斷"操作。
2、三通式球閥，執行切換及轉換流通路徑操作。
3、不銹鋼及黃銅閥體結構。
4、zui大工作壓力達6000磅/平方英寸，相當于410巴。
5、zui大工作溫度達500℉（260℃）。
6、連接方式（端接）和尺寸在1/16英寸至3/4英寸范圍內可變。
7、操作手柄有：彩色尼龍手柄、金屬手柄、以及彩色金屬ISLT手柄（即：整體式安全比鎖標簽手柄）。

測試對每個閥門都進行泄漏測試，檢查閥門的殼體、密封填料和球芯密封閥座是否存在貫穿泄漏現象。球芯密封閥座的zui大允許貫穿泄漏速率為0.1標準立方
厘米/分鐘。進行閥門殼體的泄漏測試時，不允許存在泄漏現象。

填料調整因閥門的用途不同，有時需要對填料進行調整。建議在安裝之后和開式使用之前進行初調。關于這部分內容的詳細資料，請參閱安裝說明書的有關章節。哈姆雷特牌球閥適合在完全關閉或完全開啟的位置運行。

安裝說明：
錐形螺紋接頭(美制錐形螺紋、英制斜螺紋，內螺紋或者外螺紋)
1.在接頭的外螺紋上使用聚四氟乙烯(PTFE)膠帶，即生料帶，或者優質的復合密封劑。當使用生料帶時，膠帶纏繞不要超過兩圈，膠帶不要超過接頭的端
部。
2.用手旋轉閥門和接頭，感覺到擰緊時即可。
3.用適當尺寸的扳手，夾持接頭的兩側(不要夾持閥體的兩側)，從手緊位置開始，繼續擰緊，知道形成一個密封xing的接頭為止。

焊接接頭：
1.在焊接之前，建議把所有閥門拆開，以免損壞閥座和密封件。
2.如果必須對一個已經完全裝配及安裝好的閥門進行焊接，則需把閥門置于全開位置，并用冷氣持續地清洗閥門。
3.所有焊接工序都必須由經過適當?shù)暮细窈腹ぐ凑占榷ǖ牟僮鞑襟E實施。4.對于承插焊接端口：把導管插入接頭中，直到導管抵達底部，接觸到止擋為止，然后，退出大約11/6英寸(1.5厘米)，再進行焊接。這樣做將有助于避免
遇到太大的靜態壓力。

通用說明：
從管道輸送系統拆除球閥，或者把球閥安裝到管道系統中去時，必須用支持扳手夾持末端接頭，而不能采用扳手來夾持閥體。管接頭(Let-Lok型雙卡套壓
力接頭)
1.把導管插入接頭，將其套入接頭中。
2.確保螺母處于手緊位置(用手旋轉，感覺到緊時的位置)。標記好螺母的相對位置，以便隨后參考。
3.從手緊位置開始，再把螺母擰緊1又1/4圈。
注意：對于尺寸為11/6英寸至3/16(2至4厘米)的閥門，只需從手緊位置再把螺母擰緊3/4圈即可。

填料調整：
因閥門的用途不同，有時需要對填料進行調整。
建議在安裝之后和開始使用之前進行初調。
1.使用適當?shù)牧前碱^螺絲工具，沿逆時針方向旋轉固定螺絲，把手柄拆出。
2.把填料螺母擰緊1/8至1/4圈。
3.更換手柄，然后重新擰緊固定螺絲。
