一、 產品簡介

n  雪崩能量測試臺，是專門設計測試IGBT、二極管、MOS管測試設備，對于那些在應用過程中功率器件兩端產生較大電壓的尖峰應用，就要考慮器件的雪崩能量，電壓的尖峰所集中的能量主要由電感和電流所決定，因此對于反激的應用，電路關斷時會產生較大的電壓尖峰。通常的情況下，功率器件都會降額，從而留有足夠的電壓余量。但是，一些電源在輸出短路時，初級中會產生較大的電流，加上初級電感，器件就會有雪崩損壞的可能，因此在這樣的應用條件下，就要考慮器件的雪崩能量。另外，由于一些電機的負載是感性負載，而啟動和堵轉過程中會產生極的沖擊電流，因此也要考慮器件的雪崩能量。

n  該設備主要組成單元有：示波器、程控電源、可選電感、電流傳感器、電壓傳感器、雪崩保護電壓控制、IGBT功率型器件、IGBT功率型器件保護電路、計算機程控系統、雪崩電壓采集系統、雪崩電流采集系統、測試夾具、測試標準適配器等

設備優勢

n  采用示波器實時采集記錄測試波形，通過高精度、高帶寬的柔性電流探頭、高壓探頭直接采集被測器件的雪崩電壓和雪崩電流測試數據。測試結果真實準確。

n  任意電感值采用程控切換方式，測試過程自動快速。

n  設備具有二極管測試和MOS/IGBT自關斷測試兩種工作模式。

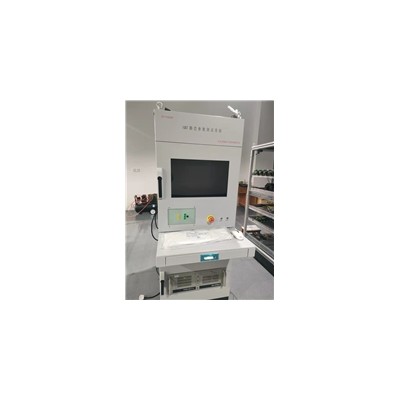

n  整體采用輪式機柜集成測試，具有簡潔的人機交互界面（計算機）和良好的保護措施，操作簡單，移動方便等特點。

n  波形具有實時顯示和保存功能，測試結果數據可轉化excel進行保存處理。

二、 使用要求

l  進線電壓：     AC220V±10%

l  功率消耗；     1.5KW

三、 技術指標

l  電源電壓：10-200V 分辨率1V,誤差3%

l  雪崩電壓：100-3500V 實測范圍值（根據客戶要求可定制）

l  雪崩能量：實測1-100J 實測計算值

l  雪崩電流：1.0-200A 實測值。分辨率1V,誤差3%（根據客戶要求可定制測試范圍）

l  電感： 0.1-100mH任選測試值，測試過程自動執行，誤差5%

l  雪崩電壓波形：近似方波

l  脈沖寬度：10uS-10000uS

l  測試頻率：單次、步進
