在工業(yè)制造領(lǐng)域，鋁合金憑借輕量化、高強(qiáng)度、耐腐蝕等優(yōu)勢(shì)，廣泛應(yīng)用于航空航天、汽車制造、軌道交通、模具工業(yè)等關(guān)鍵領(lǐng)域。然而，鋁合金零件在長(zhǎng)期服役過程中，易因磨損、腐蝕、疲勞裂紋或加工誤差導(dǎo)致性能失效，直接報(bào)廢不僅造成巨大的經(jīng)濟(jì)損失，還會(huì)加劇資源浪費(fèi)。鋁合金激光熔覆修復(fù)加工技術(shù)作為一種先進(jìn)的表面改性與再制造技術(shù)，能夠精準(zhǔn)修復(fù)受損零件，恢復(fù)甚至提升其性能，成為當(dāng)前工業(yè)領(lǐng)域極具價(jià)值的綠色制造解決方案。

　　一、核心優(yōu)勢(shì)：為何選擇鋁合金激光熔覆修復(fù)?

　　鋁合金的物理特性(如高導(dǎo)熱性、低熔點(diǎn)、易氧化)給修復(fù)帶來了諸多挑戰(zhàn)，而激光熔覆技術(shù)通過獨(dú)特的工藝設(shè)計(jì)，完美解決了這些痛點(diǎn)，展現(xiàn)出顯著優(yōu)勢(shì)：

　　1. 修復(fù)精度高，變形量極小

　　激光束可通過光學(xué)系統(tǒng)實(shí)現(xiàn)精準(zhǔn)聚焦(光斑直徑可小至 0.1mm)，能對(duì)微小裂紋(寬度<0.1mm)、局部磨損(深度<0.5mm)等精細(xì)缺陷進(jìn)行靶向修復(fù)，且熱影響區(qū)僅為傳統(tǒng)焊接的 1/5-1/10，零件修復(fù)后尺寸精度可達(dá) IT8-IT10 級(jí)，無需后續(xù)大量加工即可滿足使用要求。

　　2. 熔覆層性能優(yōu)異，結(jié)合強(qiáng)度高

　　激光快速冷卻過程可細(xì)化熔覆層晶粒，形成均勻的微觀組織，有效提升熔覆層的硬度(通常比基材高 20%-50%)、耐磨性(如鋁硅合金熔覆層耐磨性是基材的 3-5 倍)與耐腐蝕性(可通過添加鉻、鎳等元素優(yōu)化耐蝕性)。同時(shí)，熔覆層與基材為冶金結(jié)合，結(jié)合強(qiáng)度可達(dá)基材本身的 80%-95%，遠(yuǎn)超冷噴涂、電鍍等技術(shù)的機(jī)械結(jié)合強(qiáng)度。

　　3. 材料利用率高，綠色環(huán)保

　　激光熔覆可根據(jù)修復(fù)需求精準(zhǔn)控制粉末用量，材料利用率高達(dá) 90% 以上(傳統(tǒng)焊接材料利用率僅 60%-70%)，且加工過程無煙塵、無廢液，僅產(chǎn)生少量金屬蒸汽(可通過配套除塵設(shè)備處理)，符合當(dāng)前 “低碳制造”“循環(huán)經(jīng)濟(jì)” 的發(fā)展理念。

　　4. 適用范圍廣，靈活性強(qiáng)

　　無論是航空發(fā)動(dòng)機(jī)的鋁合金葉片、汽車的鋁合金缸體，還是模具行業(yè)的鋁合金壓鑄模，均可通過激光熔覆進(jìn)行修復(fù);且可根據(jù)零件服役環(huán)境需求，定制不同成分的熔覆粉末(如耐高溫的鋁鈦系、耐磨損的鋁陶瓷復(fù)合粉末)，實(shí)現(xiàn) “按需修復(fù)”。

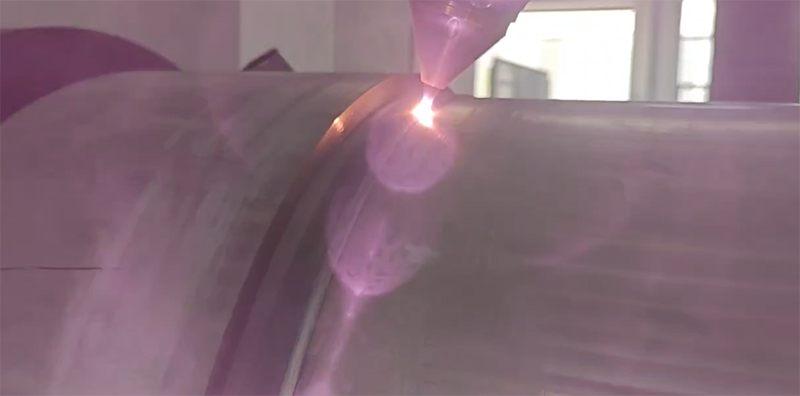

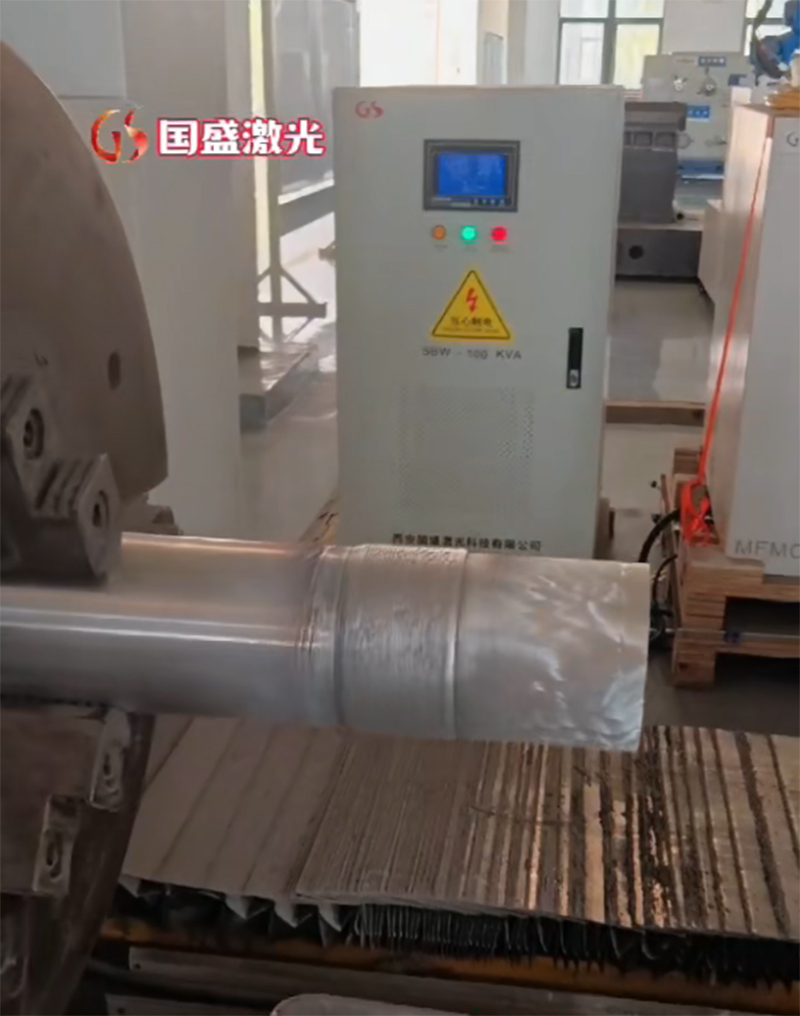

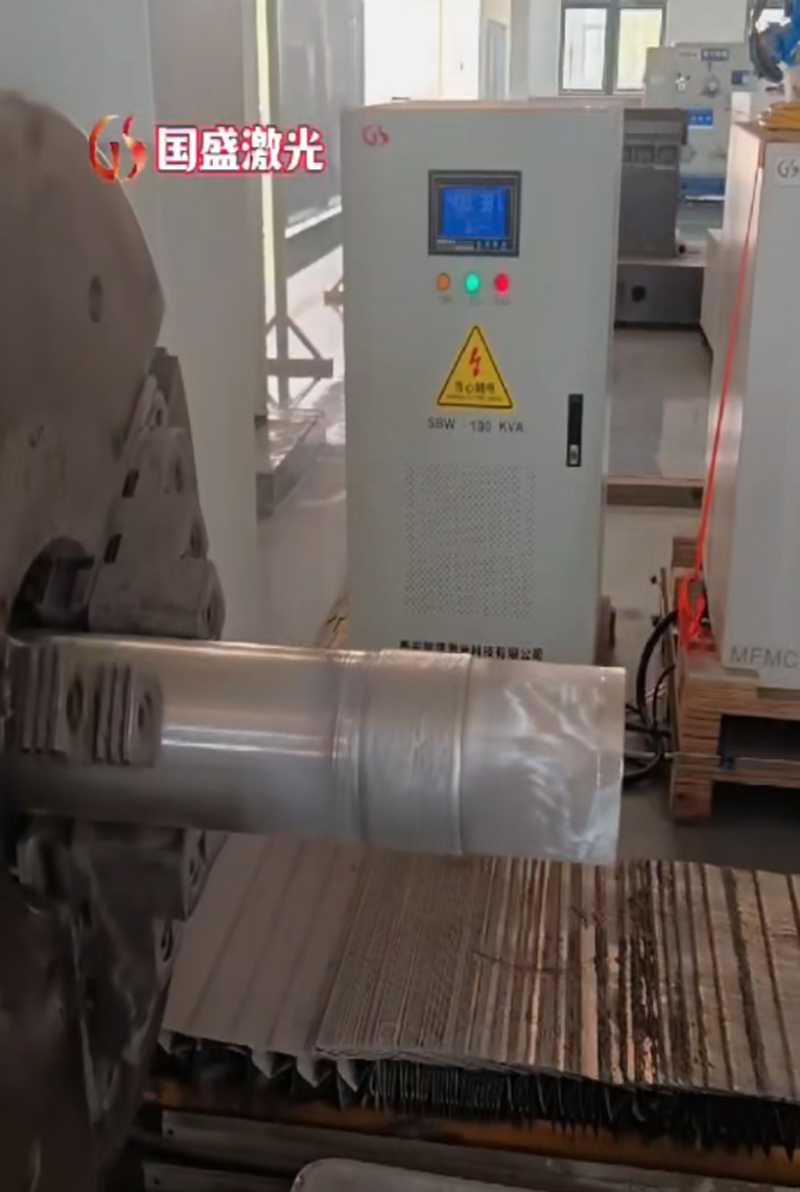

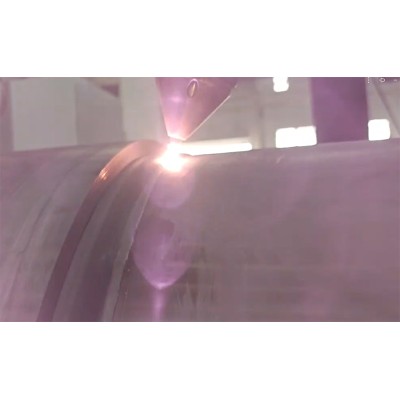

　　二、關(guān)鍵工藝參數(shù)：決定修復(fù)質(zhì)量的核心因素

　　鋁合金激光熔覆修復(fù)的質(zhì)量(如熔覆層平整度、結(jié)合強(qiáng)度、無缺陷率)高度依賴工藝參數(shù)的優(yōu)化，核心參數(shù)包括以下幾類：

　　1. 激光參數(shù)

　　激光功率：通常選擇 1000-3000W(根據(jù)修復(fù)區(qū)域大小調(diào)整)，功率過低易導(dǎo)致粉末未熔合，功率過高則會(huì)造成基材過度熔化、熱變形加劇;

　　掃描速度：一般控制在 5-20mm/s，掃描速度過快會(huì)降低熔池溫度，導(dǎo)致熔覆層不連續(xù);速度過慢則會(huì)延長(zhǎng)基材受熱時(shí)間，增加熱影響區(qū)范圍;

　　光斑直徑：小光斑(0.5-2mm)適用于精細(xì)修復(fù)，大光斑(2-5mm)適用于大面積磨損修復(fù)，需根據(jù)缺陷尺寸匹配。

　　2. 粉末參數(shù)

　　粉末成分：需與基材成分兼容(如 6061 鋁合金常用 Al-Si-Mg 系粉末，7075 鋁合金常用 Al-Zn-Mg-Cu 系粉末)，避免產(chǎn)生脆性金屬間化合物(如 Al?Fe、Al?CuMg);

　　粉末粒度：通常選擇 53-150μm 的球形粉末(流動(dòng)性好，易于均勻送粉)，粒度分布過寬易導(dǎo)致送粉不穩(wěn)定;

　　送粉速率：與激光功率、掃描速度匹配，一般為 5-20g/min，送粉速率過高易導(dǎo)致粉末堆積，過低則會(huì)造成熔覆層厚度不足。

　　3. 保護(hù)氣體參數(shù)

　　鋁合金易氧化，需在熔覆過程中通入保護(hù)氣體(如氬氣、氮?dú)?隔絕空氣，保護(hù)氣體流量通常為 10-20L/min，流量過低無法有效防氧化，過高則會(huì)吹散熔池，影響熔覆層成型。

　　三、結(jié)語

　　鋁合金激光熔覆修復(fù)加工技術(shù)，不僅為受損鋁合金零件提供了 “起死回生” 的解決方案，更推動(dòng)了工業(yè)制造向 “資源循環(huán)利用”“低碳高效” 轉(zhuǎn)型。隨著技術(shù)的不斷升級(jí)與成本的逐步降低，該技術(shù)將在更多領(lǐng)域?qū)崿F(xiàn)規(guī)?；瘧?yīng)用，成為支撐高端制造與再制造產(chǎn)業(yè)發(fā)展的核心技術(shù)之一。對(duì)于企業(yè)而言，掌握鋁合金激光熔覆修復(fù)技術(shù)，不僅能降低零件更換成本，還能提升產(chǎn)品競(jìng)爭(zhēng)力，為可持續(xù)發(fā)展注入新動(dòng)力。
