在冶金行業的生產線上，活套輥作為關鍵設備部件，長期承受著高溫、高壓和劇烈摩擦的惡劣工況。經過長時間運行后，活套輥表面不可避免地會出現磨損、裂紋甚至剝落等損傷，嚴重影響生產效率和產品質量。傳統的修復方法如堆焊、熱噴涂等雖然能夠在一定程度上恢復部件尺寸，但存在熱影響區大、結合強度不足、修復精度低等固有缺陷。而激光熔覆技術作為一種先進的表面工程技術，為活套輥修復提供了全新的解決方案。

　　在實際應用中，活套輥激光熔覆修復需要經過嚴謹的工藝流程：

　　1、 修復前準備

　　損傷評估：通過外觀檢查、硬度測試、三維掃描等確定磨損 / 裂紋區域，制定修復方案;

　　表面預處理：化學清洗(除油污)+ 機械粗化(噴砂 / 打磨至 Ra6.3-12.5μm)，增強熔覆層結合力。

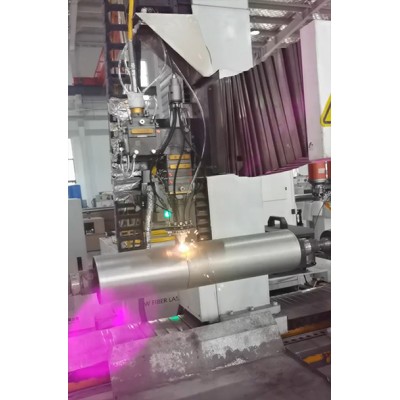

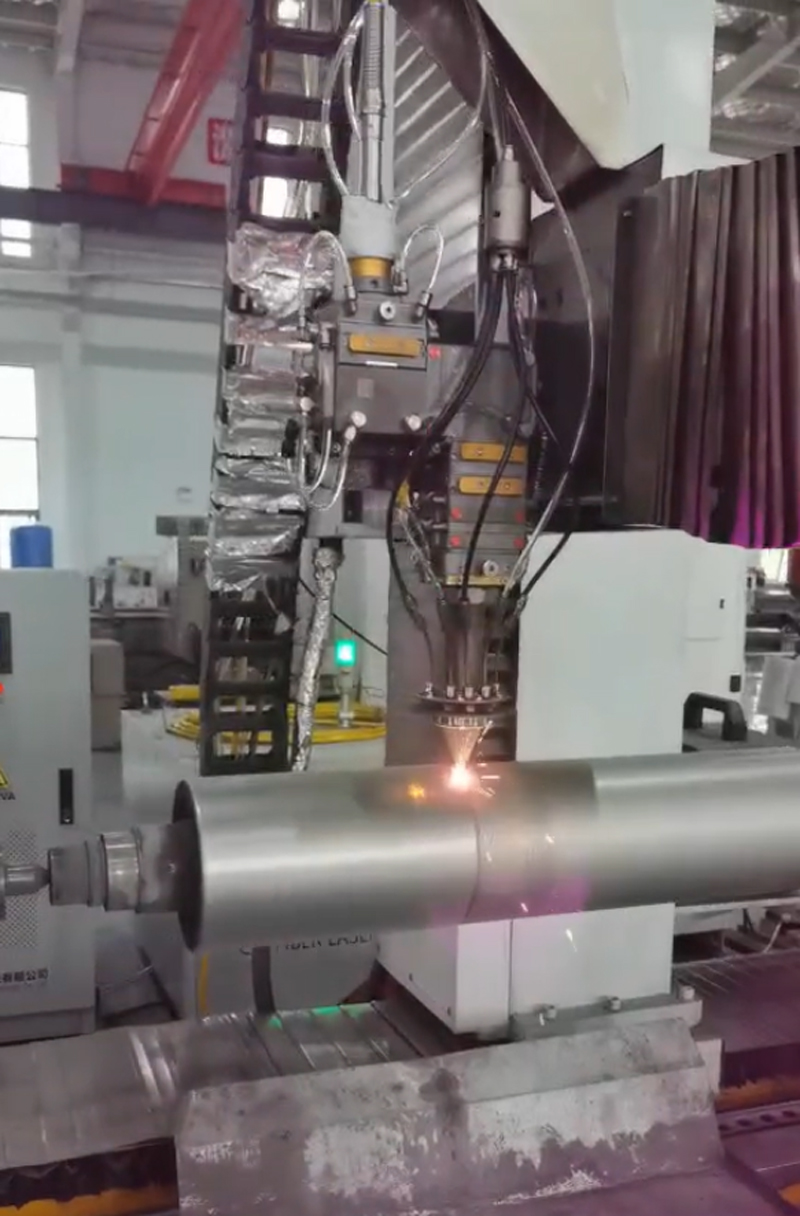

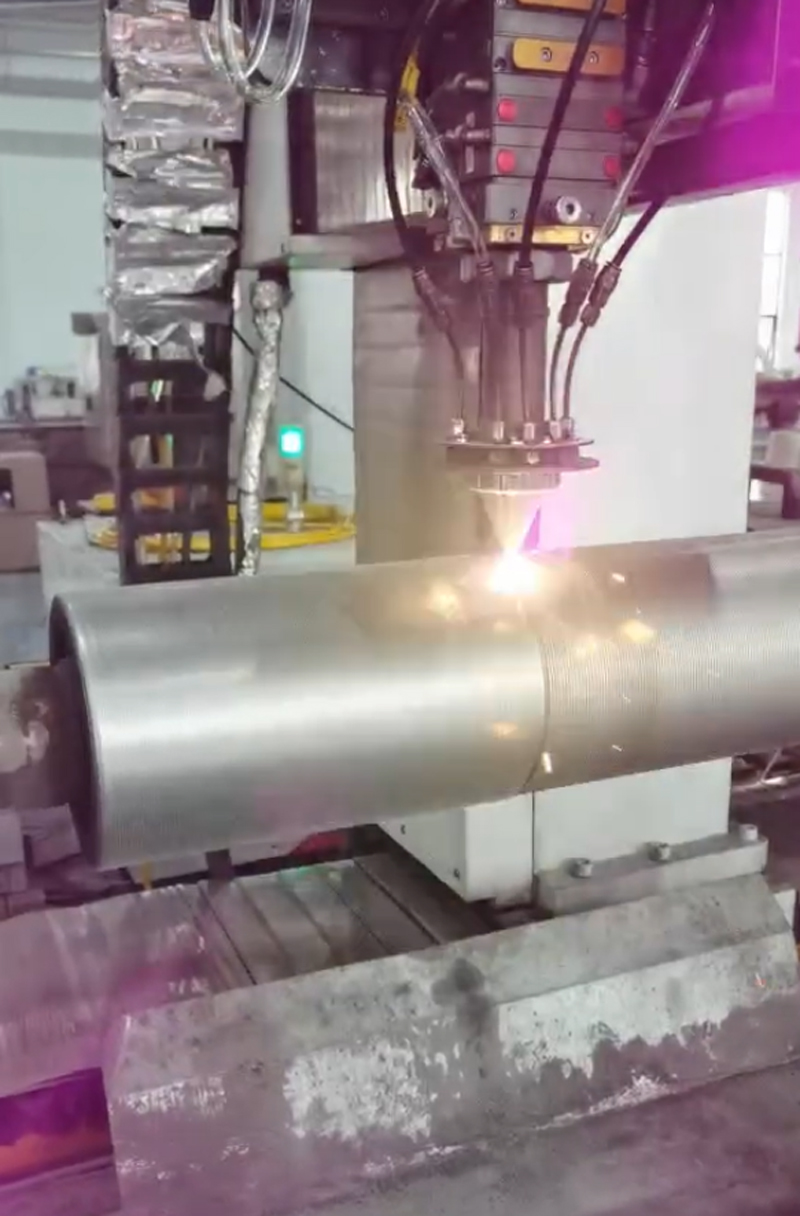

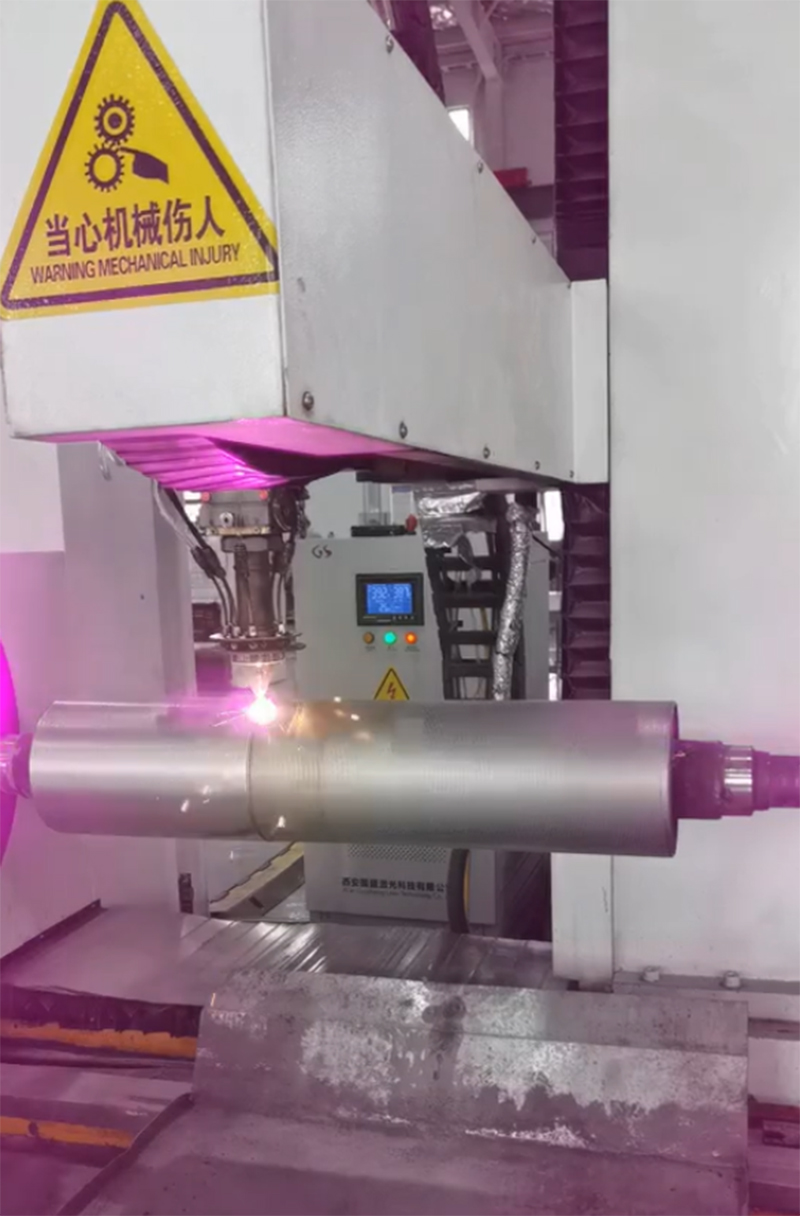

　　2、 激光熔覆操作

　　粉末選型：冶金輥選碳化鎢增強合金(耐磨)，印刷輥選鎳基合金(耐蝕);

　　參數調控：激光功率 1-3kW、掃描速度 5-20mm/s、送粉量 5-20g/min，通過同步送粉法保證涂層均勻性;

　　過程保護：惰性氣體隔絕空氣，避免熔池氧化。

　　3、后處理

　　熱處理：180-250℃回火 2-4 小時，消除殘余應力;

　　精加工：磨削拋光至 Ra0.8-1.6μm，恢復尺寸精度;

　　質量檢測：無損探傷(查氣孔 / 裂紋)、硬度測試與尺寸校準。

　　從技術經濟性角度分析，激光熔覆修復活套輥具有顯著優勢。以某鋼廠的實際案例為例，新購活套輥的單件成本約為15萬元，而激光熔覆修復成本僅為3-5萬元，直接節省采購成本60%以上。更值得注意的是，經激光熔覆修復的活套輥使用壽命普遍比新件延長30%-50%，這主要得益于熔覆層優異的耐磨性能。從停機時間來看，傳統更換新輥需要產線停機48小時以上，而現場熔覆修復僅需12-16小時，大幅減少了生產損失。綜合計算表明，采用激光熔覆修復技術，單根活套輥的全生命周期可節約成本20萬元以上，投資回報率非常可觀。

　　在質量控制方面，激光熔覆修復活套輥需要建立完整的質量保證體系。過程監控采用紅外熱像儀實時監測熔池溫度，確保熱輸入穩定。熔覆層質量通過超聲波檢測、滲透檢測等手段進行無損評價，確保無裂紋、氣孔等缺陷。硬度測試采用里氏硬度計多點測量，保證硬度分布均勻。此外，還要進行金相分析，檢查熔覆層與基體的結合界面質量，以及熔覆層內部的顯微組織狀態。只有通過嚴格的質量控制，才能確保修復后的活套輥達到甚至超過新件的使用性能。

　　隨著激光技術的不斷進步，活套輥激光熔覆修復也呈現出新的發展趨勢。智能化是重要方向，通過集成機器視覺、人工智能算法，實現熔覆路徑的自動規劃和工藝參數的智能調節。復合修復技術也日益受到重視，如在激光熔覆前采用噴丸強化預處理，或在熔覆層中添加納米顆粒增強相等，進一步提升修復件的性能。綠色化發展也不容忽視，通過優化工藝減少材料浪費，開發無污染合金粉末，使修復過程更加環保。此外，遠程運維技術的應用使得專家可以異地指導現場修復，提高了服務的及時性和便捷性。

　　從行業應用現狀來看，激光熔覆技術已經在大型鋼鐵企業得到成功應用。以某1450熱連軋生產線為例，采用激光熔覆技術修復的活套輥平均使用壽命達到8個月，比原裝新輥延長3個月，年節約成本超過200萬元。在冷軋生產線中，修復后的活套輥表面質量完全滿足高端板材的生產要求，徹底解決了傳統修復方法導致的帶鋼表面劃傷問題。這些成功案例充分證明了激光熔覆技術在活套輥修復領域的卓越性能和廣闊前景。

　　當然，激光熔覆修復技術在推廣過程中也面臨一些挑戰。設備投資較大，一套完整的激光熔覆系統需要數百萬元，對中小企業構成一定門檻。技術門檻較高，需要專業的工藝開發團隊和熟練的操作人員?，F場修復環境復雜，對設備的便攜性和適應性提出了更高要求。未來，隨著設備成本的降低和工藝的標準化，這些障礙將逐步被克服，激光熔覆技術必將在冶金設備修復領域發揮更加重要的作用。

　　總的來說，激光熔覆技術為活套輥修復提供了一種高效、精密、經濟的解決方案。它不僅能夠恢復部件尺寸，更能提升表面性能，實現"修舊勝新"的效果。對于冶金企業而言，采用這項技術可以顯著降低備件采購成本，減少停機時間，提高生產效率，是設備管理現代化的必然選擇。隨著技術的不斷進步和應用的深入，激光熔覆必將在設備再制造領域創造更大的價值。
