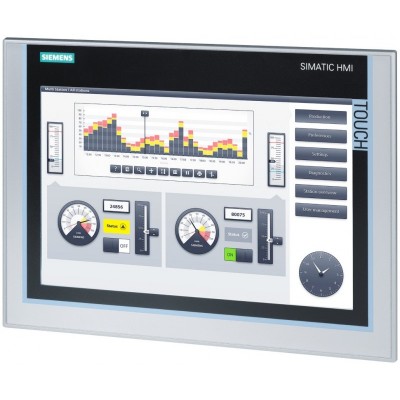

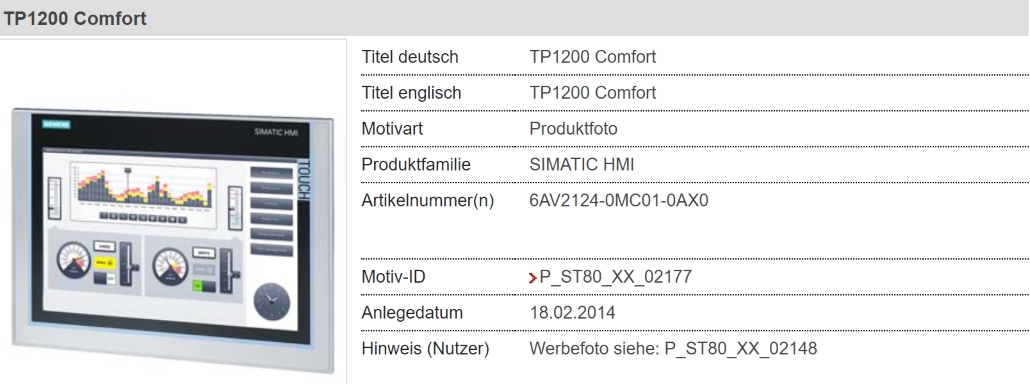

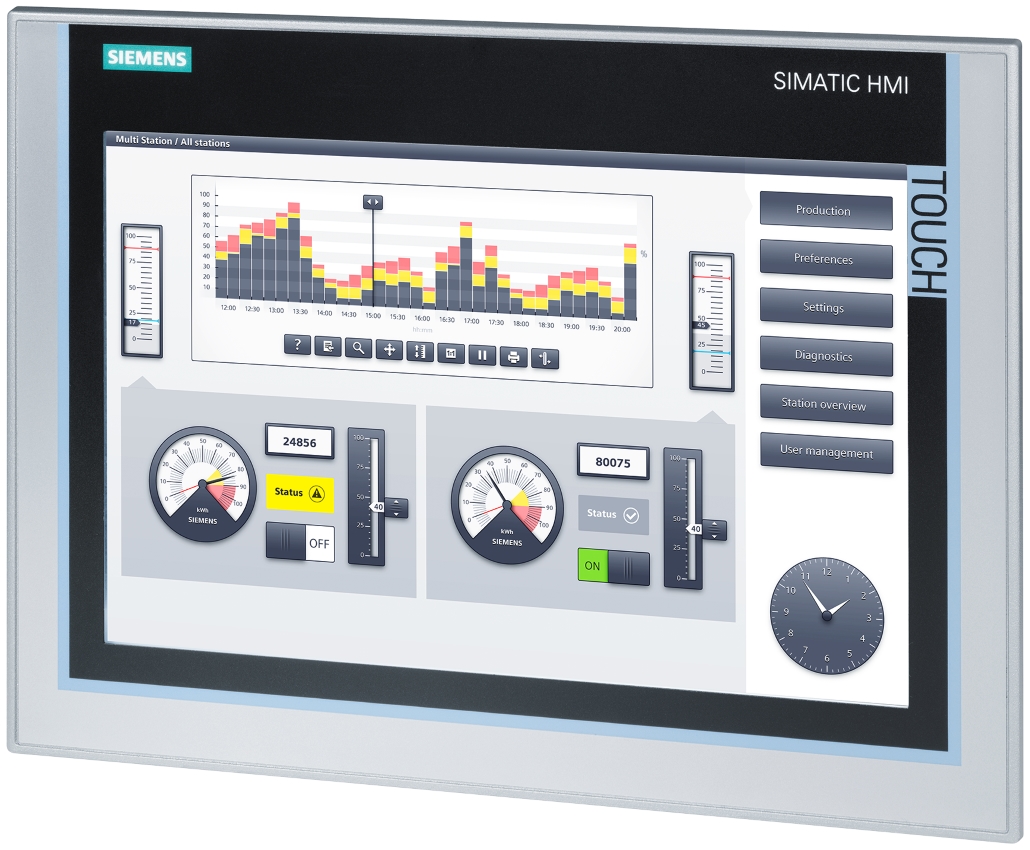

型號：6AV2124-0MC01-0AX0

SIMATIC HMI TP1200 Comfort， 精智面板， 觸摸操作， 12' 寬屏幕 TFT 顯示屏， 一千六百萬色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 12MByte 項目組態存儲器， Windows CE 6.0， 可項目組態的低版本 WinCC Comfort 11版

西門子觸摸屏 HMI，TFT 顯示屏類型，12MB 板載內存 - SIMATIC TP1200 系列 - 6AV2124-0MC01-0AX0

使用西門子的這款觸摸屏 HMI 控制工業機械。可通過交互式 TFT 顯示屏實現自動化過程的可視化與管理，保持系統高效運行。1280 x 800 高分辨率，能清晰顯示細節，實現大可讀性。屏幕上有字母數字鍵盤，易于根據需要調整操作。此設備提供多個接口選項，包括 USB 2.0、USB Mini B 和一個組合 RS 422/485 端口，可實現靈活選擇。此類觸摸屏常用于交通控制和食品加工應用。

特性和優勢

1. 可根據您的位置，選擇水平或垂直安裝

2.功能可在靜態時自動關閉，從而節省能量

3.指示燈，方便檢查以太網連接狀態

4. 0°C 至 +40°C 的寬工作溫度范圍，能耐受嚴苛的條件

5.32 種語言設置，廣泛用于多樣化的工作場所

此產品是否防水？

是，此屏幕具有 IP65 防護等級，可防止來自所有方向的高壓噴射水。

PLC及模塊：S7-200、S7-300、S7-400、S7-1200、S7-1500、ET-200系列

變頻器：MM420、MM430、MM440、6SE70、6RA70、V20、V60、V90系列

觸摸屏：OP27、OP37、OP270、OP370、TD200、TD400C、K-TP、OP177、TP177、MP277、MP377等系列

數控：6SN、1FT、6FC、6FX、1FK等系列

西門子hmi人機界面的類型和優點

一、西門子hmi人機界面的類型

西門子hmi人機界面觸摸屏系列產品主要有三種Comfort panels(精智面板)、Basic panels(精簡面板)以及Smart panels(精彩面板)。其中Comfort panels屬于屏，功能較為豐富，而Smart panels則適用于簡單的應用。

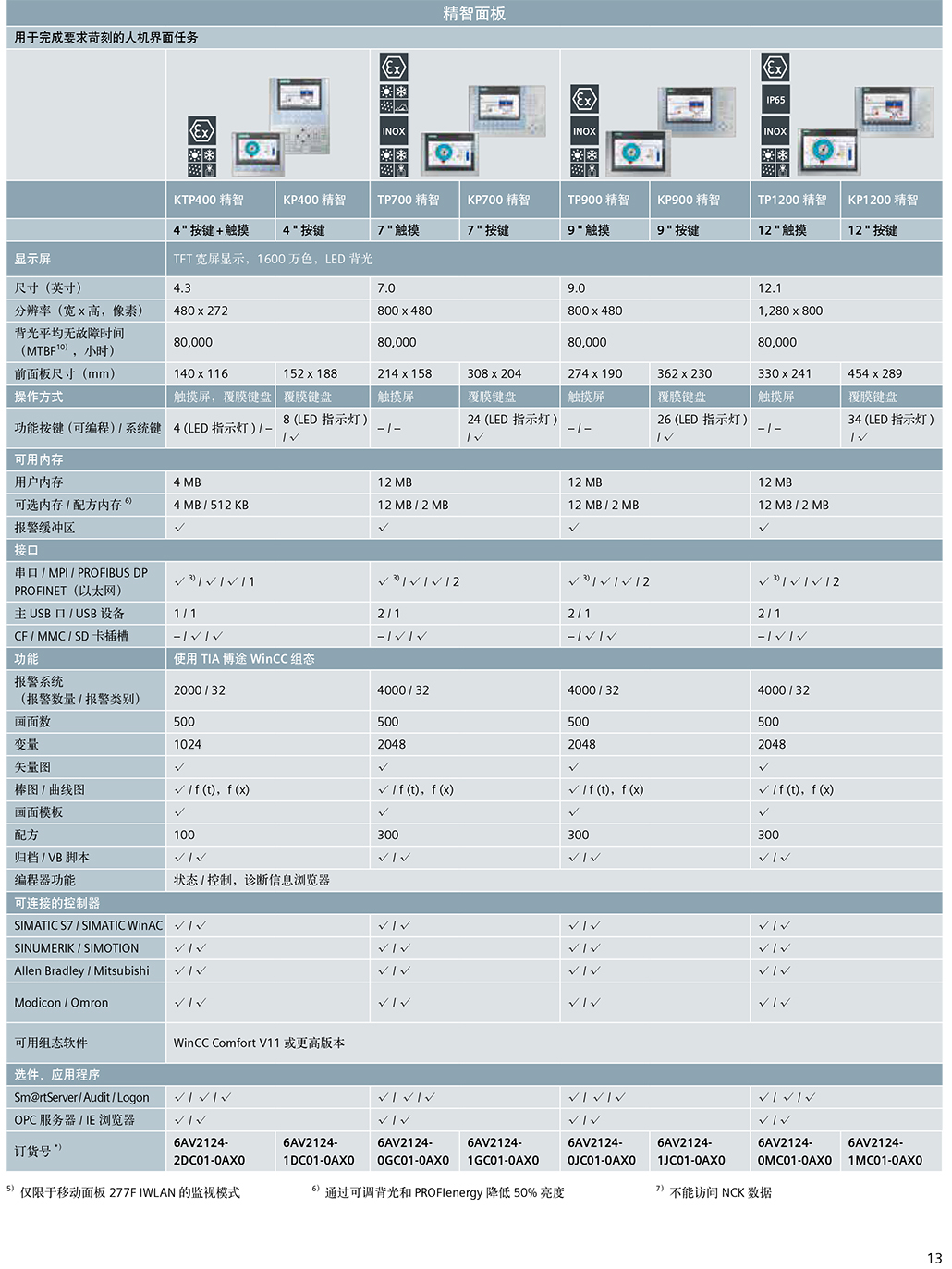

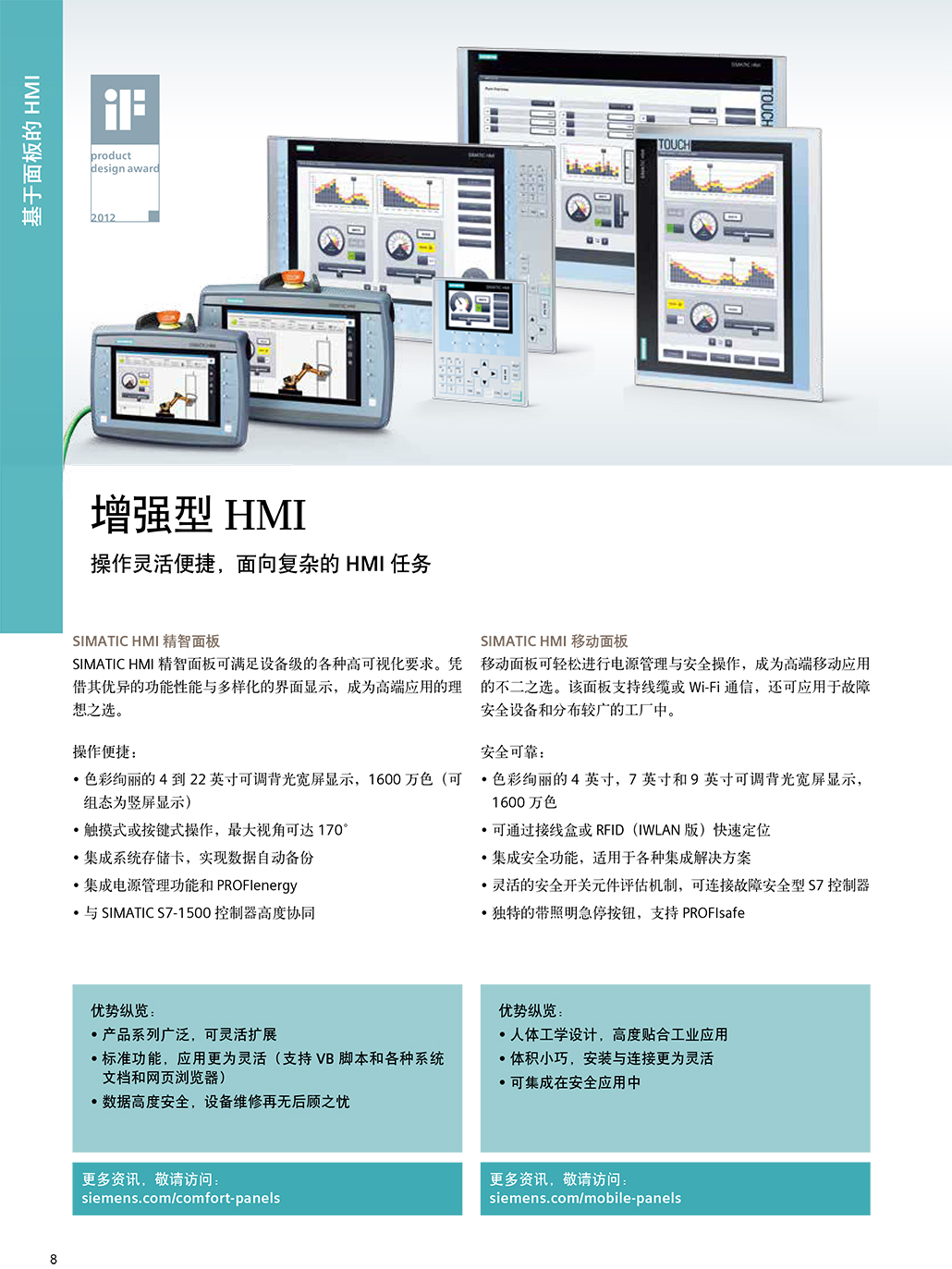

1、Comfort panels(精智面板)的特點

寬屏幕顯示尺寸從4in到22in(1in=0.0254m)，可進行觸摸操作或按鍵操作；有效的節能管理；萬一發生電源故障，可確保百分百的數據安全；使用系統卡來簡化項目傳輸；可在危險區域中使用；同時支持PROFIBUS/MPI接口和PROFINET(LAN)接口；支持多種通信協議，例如：PROFIBUS、PROFINET以及方協議。

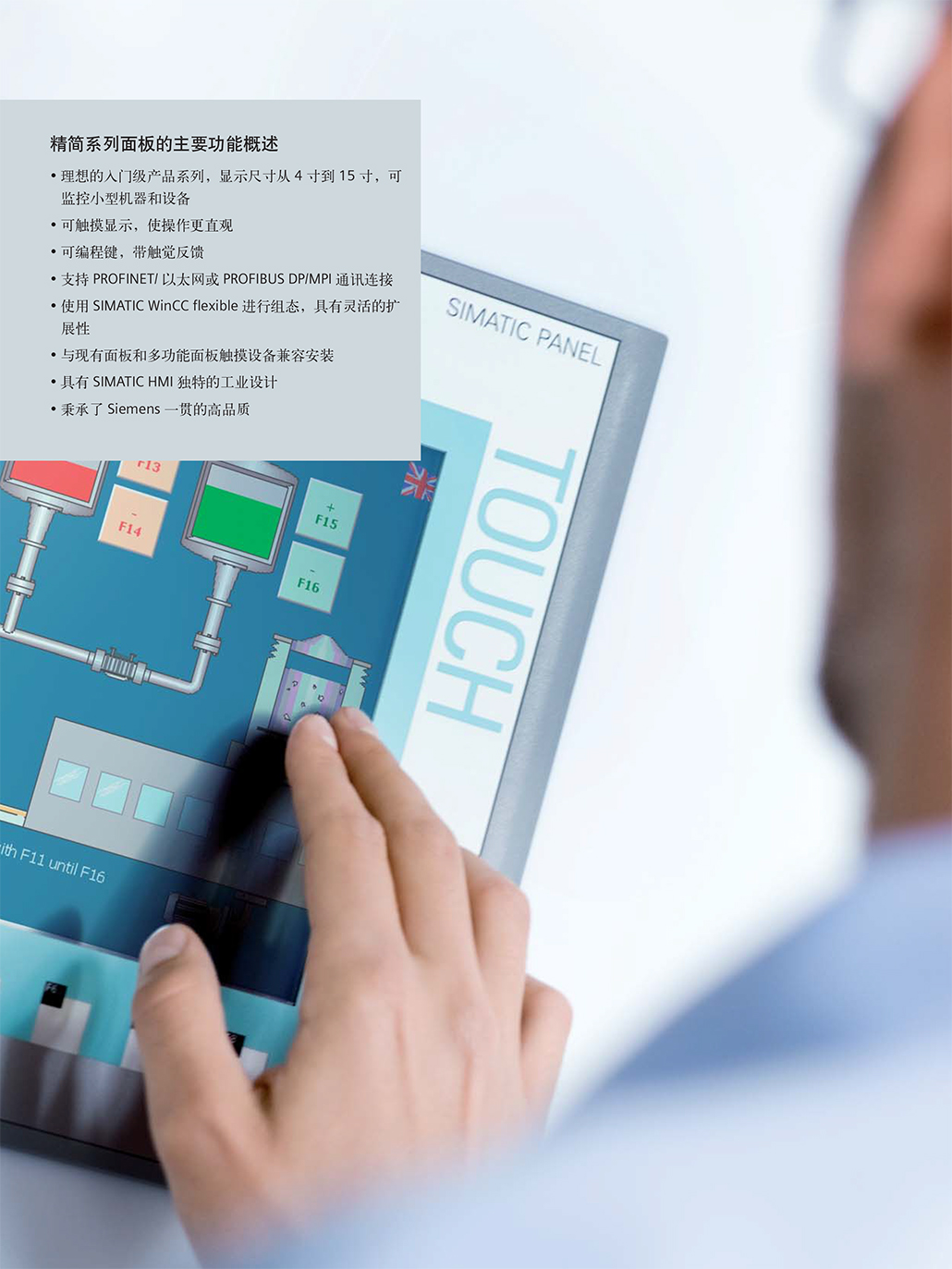

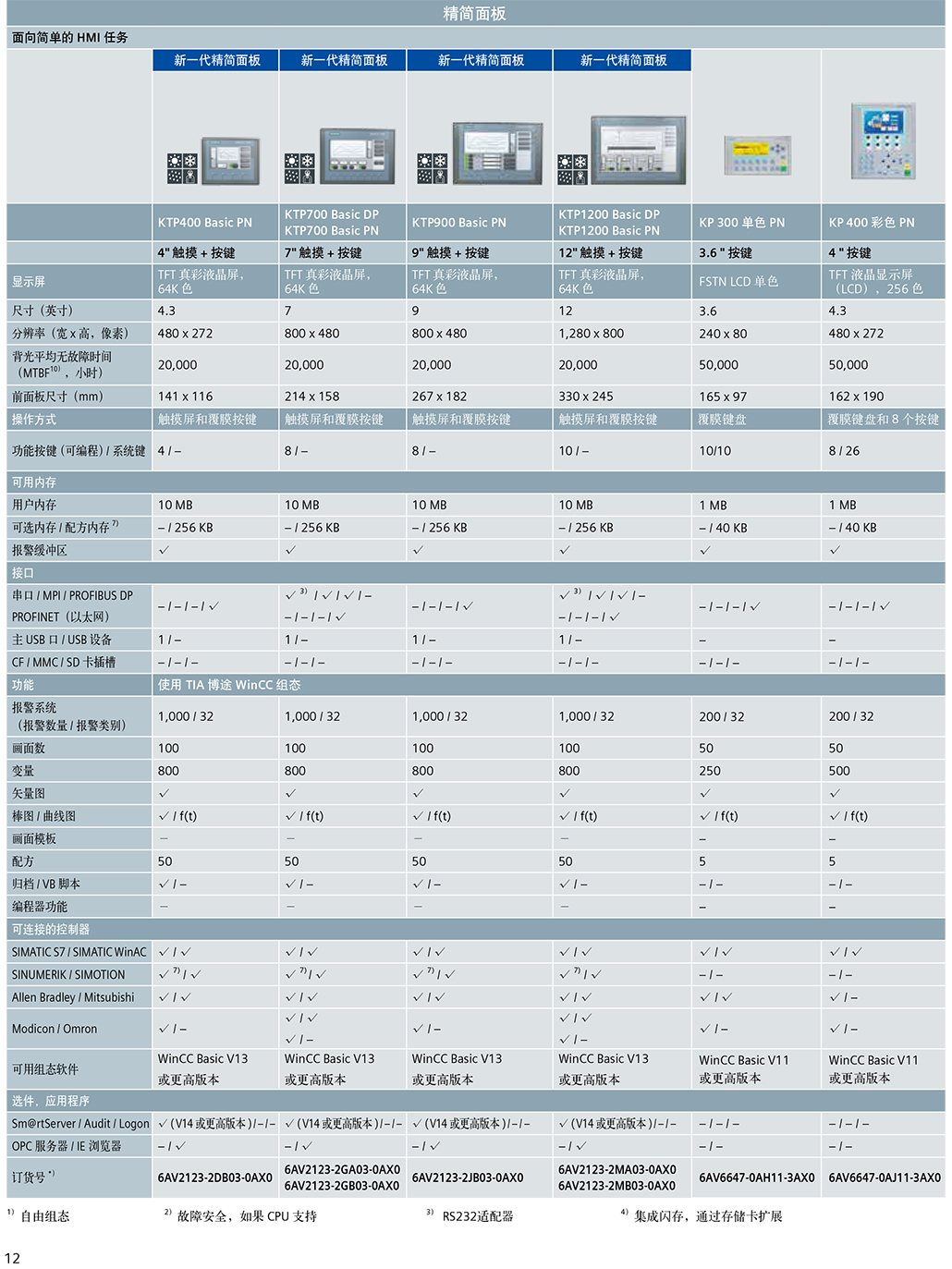

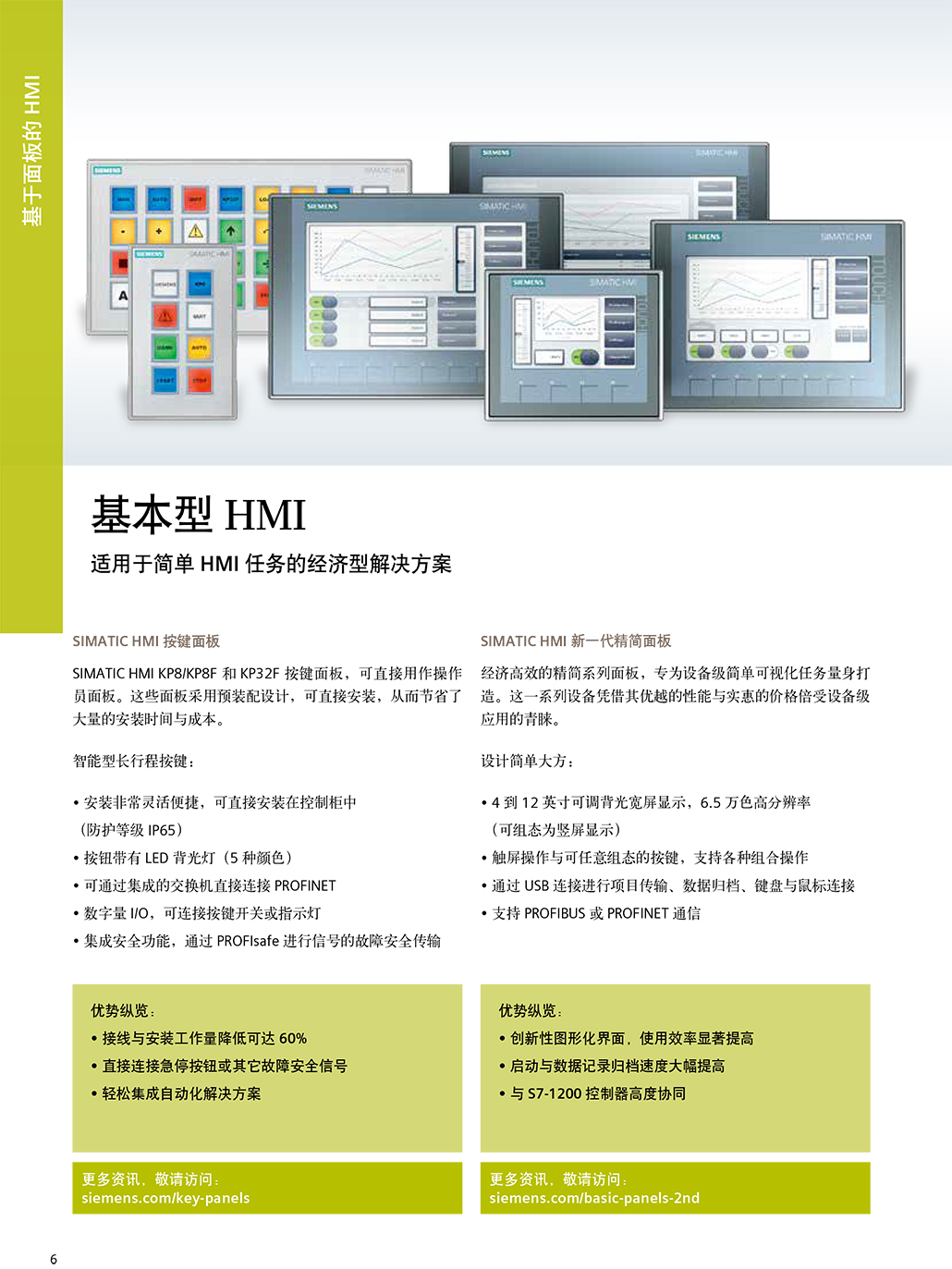

2、Basic panels(精簡面板)的特點

適用于不太復雜的可視化應用；所有顯示屏尺寸具有統一的功能；顯示屏具有觸摸功能，可實現直觀的操作員控制；按鍵可任意配置，并具有觸覺反饋；只有一種通信接口，PROFIBUS或PROFINET(LAN)接口；支持多種通信協議，PROFIBUS或PROFINET以及發協議。

3、Smart panels(精彩面板)的特點

集成的工業以太網接口，可以和S7-200 Smart以及LOGO!OBA7建立連接；通過以太網可以同時連接3臺控制器；通過串口可以連接西門子S7-200以及S7-200 Smartplc；集成的串口(支持Modbus,RS422/RS485自適應切換)，可以和市場主流的小型PLC建立穩定可靠的通信連接(三菱FX系列、歐姆龍CP1系列、臺達DVP-SV/ES2系列)。

二、西門子hmi人機界面的優點

1、我國大部分地區的室外溫度在-30oC~50oC，標準人機界面無法滿足環境溫度的要求，而西門子hmi人機界面采用防紫外線材料，防護等級達IP66，是冷藏間、船舶和石油天然氣行業的理想之選。全新的戶外型精智面板工作環境溫度范圍為-30oC~60oC，幾乎能應用于任何環境和行業。

2、在陽光直射的光照條件下，標準人機界面的畫面無法看清楚，而西門子hmi人機界面在日光下可讀的高分辨率7寸和15寸寬屏顯示屏，寬高比16:9，屏幕色彩高達1600萬色，能清晰的顯示復雜的工藝參數和整個工廠的生產全景。高度防眩、廣角可視及自動亮度調節功能使操作人員能輕松可靠地監控設備。

3、室外環境濕度大和溫度變化比較大的情況下，出現結露甚至低溫結冰，標準人機界面無法滿足濕度的要求，而西門子hmi人機界面環境濕度高可達90%，這使得用戶在多變的天氣或光線條件下也可以正常讀取數據。

4、還可以實現垂直安裝，方便以縱向模式進行操作。因為儲存有足夠的電能，即使在意外斷電的情況下，幾乎無需任何維護的也能夠確保大程度的數據安全。

西門子多年的口碑讓很多用戶信賴，同時西門子hmi人機界面的優點也是值得大家肯定的。

西門子

西門子(SIEMENS)公司生產的可編程序控制器，在我國的應用也相當廣泛，在冶金、化工、印刷生產線等領域都有應用。西門子(SIEMENS)公司的PLC產品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性高。S7系列PLC產品可分為微型PLC(如S7-200)，小規模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的產品。

西門子PLC的優點有：

1．西門子PLC可靠性高，抗干擾能力強，西門子plc高可靠性是電氣控制設備的關鍵性能。西門子PLC由于采用現代大規模集成電路技術，采用嚴格的生產工藝制造，內部電路采取了的抗干擾技術，具有很高的可靠性。從西門子PLC的機外電路來說，使用西門子PLC構成控制系統，和同等規模的繼電接觸器系統相比，電氣接線及開關接點已減少到數百甚至數千分，故障也就大大降低。此外，西門子PLC帶有硬件故障自我檢測功能，出現故障時可及時發出警報信息。

2．西門子PLC配套，功能完善，適用性強，西門子PLC發展到今天，已經形成了大、中、小各種規模的系列化產品。可以用于各種規模的工業控制場合。除了邏輯處理功能以外，現代西門子PLC具有完善的數據運算能力，可用于各種數字控制領域。近年來西門子PLC的功能單元大量涌現，使西門子PLC滲透到了位置控制、溫度控制、西門子PLC等各種工業控制中。加上西門子PLC通信能力的增強及人機界面技術的發展，使用西門子PLC組成各種控制系統變得非常容易。

3．西門子PLC易學易用，深受工程技術人員喜歡。西門子PLC作為通用工業控制計算機，是面向工礦企業的工控設備。它接口容易，編程語言易于為工程技術人員接受。梯形圖語言的圖形符號與表達方式和繼電器電路圖相當接近，只用西門子PLC的少量開關量邏輯控制指令就可以方便地實現繼電器電路的功能。為不熟悉電子電路、不懂計算機原理和匯編語言的人使用計算機從事工業控制打開了方便之門。

4．西門子PLC系統的設計、建造工作量小，維護方便，容易改造，西門子PLC用存儲邏輯代替接線邏輯，大大減少了控制設備外部的接線，使控制系統設計及建造的周期大為縮短，同時維護也變得容易起來。更重要的是使同一設備經過改變程序改變生產過程成為可能。這很適合多品種、小批量的生產場合。

5．西門子PLC體積小，重量輕，能耗低，由于體積小很容易裝入機械內部，是實現機電一體化的理想控制設備。

西門子PLC全系列介紹

一、概述

西門子可編程邏輯控制器產品有完整的系列，從低端的西門子LOGO!控制器到西門子PLC S7-1500系列。針對工業自動化控制領域各種行業，各種需求，西門子都能為用戶提供的解決方案。正因為西門子PLC系列產品的多樣性，使得用戶可以根據具體需求，預算成本，后期維護等要素，靈活的對系統進行配置。而且西門子PLC產品在控制系統中運行穩定，組態軟件使用方便，為用戶在工程項目的實施中提高了效率，為企業帶來了效益。

二、西門子PLC全系列產品

西門子PLC系列產品種類多樣，用戶可進行靈活配置，下面從兩個方面來介紹：

1. 應用領域復雜程度

自動化控制領域一般可分為小型，中型，大型自動化控制系統。小型自動化控制系統的控制器可以采用西門子LOGO!全系列，西門子PLC S7-200系列，西門子PLC S7-200 SMART系列，西門子PLC S7-1200系列；中型自動化控制系統可以選擇西門子PLC S7-300系列或西門子PLC S7-1500系列；大型自動化控制系統可以選擇西門子PLC S7-400系列或西門子PLC S7-1500系列。

2. 擴展性，運算速度，通訊能力

自動化控制系統的通訊功能主要有PROFIBUS DP或RS485接口，以及快速的PROFINET或TCP/IP協議。從可擴展性，系統運行速度和通訊能力來講，西門子LOGO!8系列，西門子PLC S7-200 SMART系列，西門子PLC S7-1200系列，西門子PLC S7-1500系列，這些類型的PLC比西門子LOGO!老型號，西門子PLC S7-200系列，西門子PLC S7-300系列，西門子PLC S7-400系列相對應的功能更加強大。

三、小結

綜上所述，西門子PLC為用戶提供了多種類型，多種功能的產品，用戶可以根據需求進行靈活選擇和配置。西門子PLC豐富的功能可以為自動化控制系統提供多種解決方案。而且界面友好的各種西門子PLC的組態軟件為用戶更好的實現人機交互操作，為工程項目的完成提高了效率。如果用戶需要更多的了解西門子PLC各種系列，請聯系我們，我們會更好的提供相關技術支持。

西門子PLC的幾種通信方式：

一、PPI通訊PPI協議是S7-200CPU基本的通信方式，通過原來自身的端口（PORT0或PORT1）就可以實現通信，是S7-200 CPU默認的通信方式。PPI是一種主-從協議通信，主-從站在一個令牌環網中。在CPU內用戶網絡讀寫指令即可，也就是說網絡讀寫指令是運行在PPI協議上的。因此PPI只在主站側編寫程序就可以了，從站的網絡讀寫指令沒有什么意義。

二、RS485串口通訊方設備大部分支持，西門子S7 PLC可以通過選擇自由口通信模式控制串口通信。簡單的情況是只用發送指令（XMT）向打印機或者變頻器等方設備發送信息。不管任何情況，都必須通過S7 PLC編寫程序實現。當選擇了自由口模式，用戶可以通過發送指令（XMT）、接收指令（RCV）、發送中斷、接收中斷來控制通信口的操作。

三、MPI通訊MPI通信是一種比較簡單的通信方式，MPI網絡通信的速率是19.2Kbit/s~12Mbit/s，MPI網絡多支持連接32個節點，通信距離為50M。通信距離遠，還可以通過中繼器擴展通信距離，但中繼器也占用節點。MPI網絡節點通常可以掛S7-200、人機介面、編程設備、智能型ET200S及RS485中繼器等網絡元器件。

在安裝西門子觸摸屏軟件的時候，不停地提示重新啟動電腦，而重啟電腦無效時，應該怎么處理？

解決方法： 安裝西門子觸摸屏軟件的時候，不停地提示重新啟動電腦，而重啟電腦無效時，必須刪除注冊表項才能繼續。

在安裝西門子觸摸屏軟件WinCC Flexiable 2008時，出現未找到SSF文件的錯誤，應該怎么解決？

解決方法： 對于西門子的軟件的安裝，包括300編程軟件、西門子觸摸屏軟件、wincc組態軟件、博圖軟件界等，都要求軟件安裝包的路徑不能出現中文字符，否則會出錯。可以把路徑改成全英文或英文+數字形式的就可以了。也有人有疑問這個路徑怎么改，不要把軟件安裝包放到桌面，把軟件安裝包放到D盤、E盤等的根目錄，再將軟件安裝包的名稱改成全英文或英文+數字就可以了。

1、全局數據包通信方式

2、無組態連接通信方式

3、組態連接通信方式

四、以太網通訊以太網的核心思想是使用共享的公共傳輸通道，這個思想早在1968年來源于廈威爾大學。 1972年，Metcalfe和Did Boggs（兩個都是網絡專家）設置了一套網絡，這套網絡把不同的ALTO計算機連接在一起，同時還連接了EARS激光打印機。這就是世界上個個人計算機局域網，這個網絡在1973年5月22日次運行。Metcalfe在次運行這天寫了一段備忘錄，備忘錄的意思是把該網絡改名為以太網（Ethernet），其靈感來自于“電磁輻射是可以通過發光的以太來傳播”這一想法。 1979年，DEC、Intel和Xerox共同將網絡標準化。1984年，出現了細電纜以太網產品，后來陸續出現了粗電纜、雙絞線、CATV同軸電纜、光纜及多種媒體的混合以太網產品。 以太網是目前世界上的拓樸標準，具有傳傳播速率高、網絡資源豐富、系統功能強、安裝簡單和使用維護方便等很多優點。

西門子電機軟啟動器的常見故障

1、電動機起不來。

電動機起不來的原因大致分兩種情況：

· 是六只可控硅的其中一只觸發不可靠或是不導通，此時一相電路通過的是半波直流，電動機的兩相繞組通過的直流對電動機起到了制動作用，不僅電機起不來，嚴重的還會燒毀電機和可控硅。

· 是啟動參數或啟動曲線不合適造成電機起不來，這是常見故障。前者在使用過程當中會發生，但幾率低于接觸器的故障率。后者多發生在次投運調試，調試好以后就不會出現。多數的廠家不會出現此現象，啟動程序性能好，出廠值設定的適用性強。只有很少廠家的產品需要廠家自己去調試。

2、可控硅燒毀。

可控硅擊穿或，此類故障不分，因廠家而易，但都比接觸器的故障率低，而且主要問題出現在餅式可控硅的安裝工藝上。

· 控制器燒壞。

相對于軟啟動器來講，控制器燒毀故障是嚴重的。有的廠家此類故障造成的返修率已30%。進口的或合資的廠家此類問題不多見。主要是控制器的電源和觸發電路以及輸入電路三部分容易燒毀。

§ 軟啟動器誤動作。

電動機在運行的裝態下因軟起動器受干擾而停機在停止狀態下因軟起動器受干擾而起動是時有發生，前者較普遍，后者只有兩個發生過。

究其原因：

· 是產量問題，

· 是和線路布局有關。但是凡是進口或合資的軟啟都沒有上述現象，產中此問題比較多。

§ 軟啟動器內部插接件接觸不良。

軟啟動器內部插接件選用本來不是問題，這是內廠家容易忽略的問題，經常出現故障。進口或合資廠家都不犯此類的錯誤。

五、PROFIBUS-DP通訊PROFIBUS-DP現場總線是一種開放式現場總線系統，符合歐洲標準和標準。PROFIBUS-DP通信的結構非常精簡，傳輸速度很高且穩定，非常適合PLC與現場分散的I/O設備之間的通信。

西門子觸摸屏變量指針的應用 在有的項目中，們需要在觸摸屏上來實現多路數值的顯示，比如說們需要顯示通過模擬量模塊采樣過來的溫度值。因選擇的觸摸屏的畫面比較小，們不能在觸摸屏上顯示全部的溫度值的時候，如果要實現這樣的功能，可能會選擇在多個畫面來做這個溫度的顯示，但對于西門子的觸摸屏來說，們可以使用它的變量指針化的這個功能來實現在一個畫面上對所有的溫度值進行顯示，但同時它也有缺點，就是在同一時刻只能顯示一個數字。
