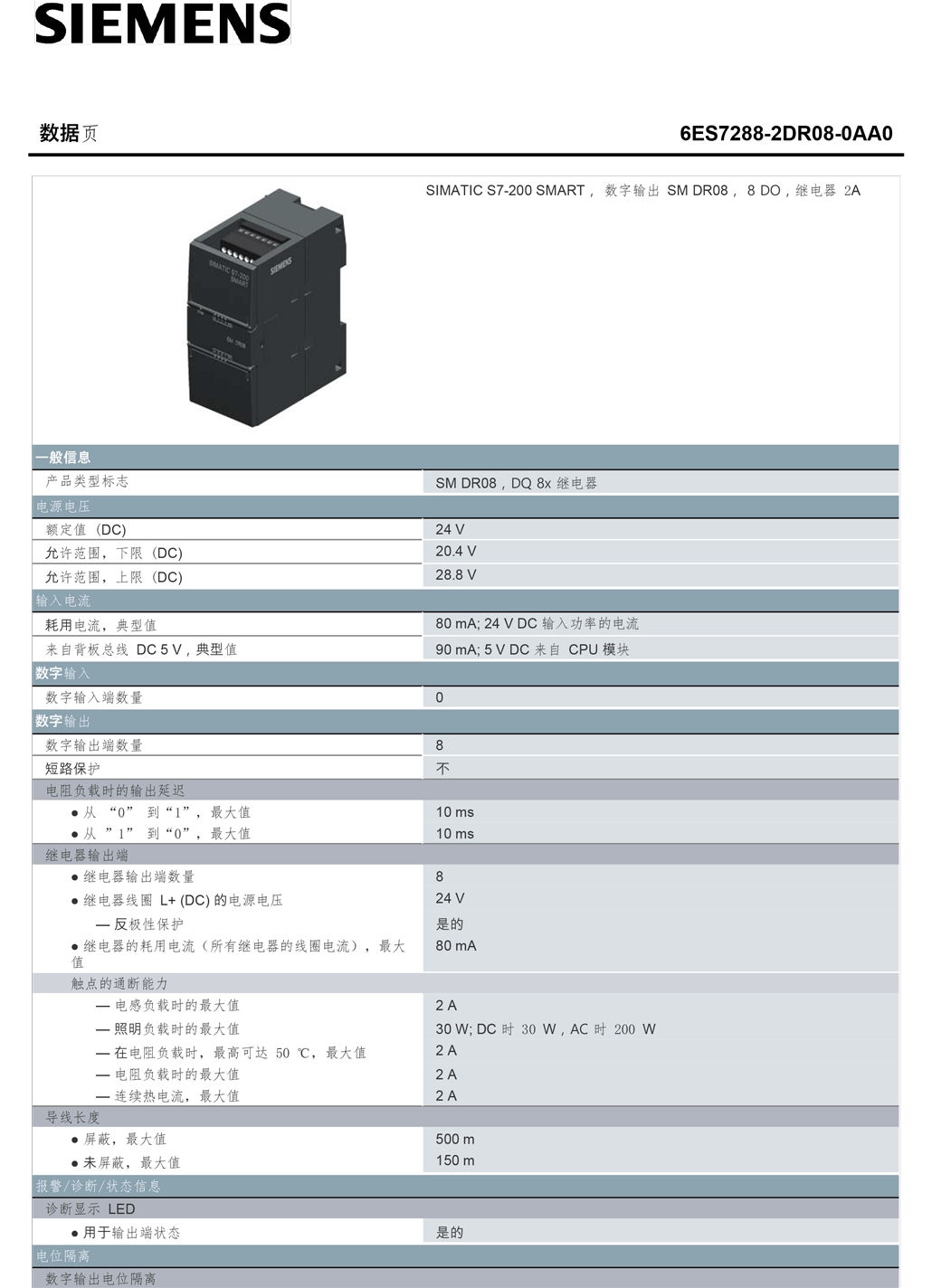

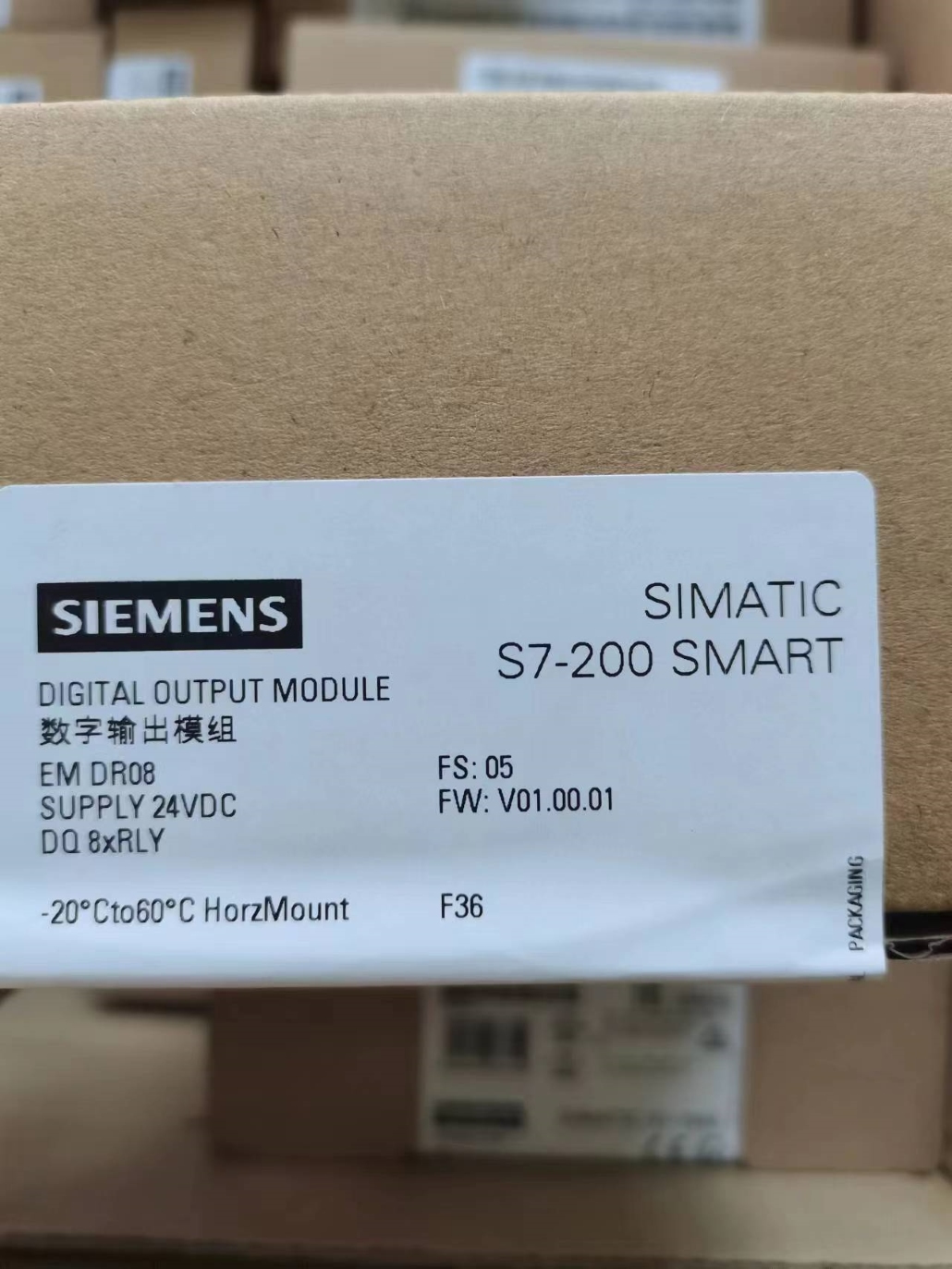

型號：6ES7288-2DR08-0AA0

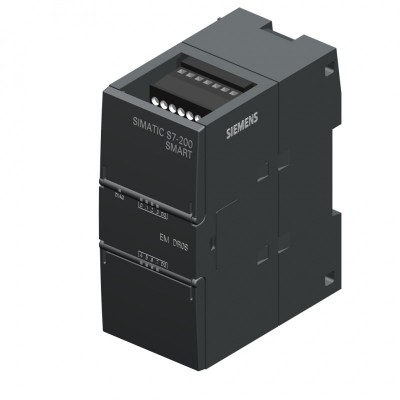

SIMATIC S7-200 SMART， 數字輸出 SM DR08， 8 DO，繼電器 2A

 SIMATIC S7-200 SMART產品亮點

1機型豐富，更多選擇

提供不同類型、I/O點數豐富的CPU模塊，單體I/O點數高可達6點，可滿足大部分小型自動化設備的控制需求。另外，CPU模塊配備標準型和經濟型供用戶選擇，對于不同的應用需求，產品配置更加靈活，大限度的控制成本。

2.選件擴展，定制

新穎的信號板設計可擴展通信端口、數字量通道、模擬量通道。在不額外占用電控柜空間的前提下，信號板擴展能更加貼合用戶的實際配置，提升產品的利用率，同時降低用戶的擴展成本。

3.高速芯片，性能

配備西門子高速處理器芯片，基本指令執行時間可達0.15μs，在同級別小型PLC中遙遙。一顆強有力的“芯”，能讓您在應對繁瑣的程序邏輯，復雜的工藝要求時表現的從容不迫。

4.以太互聯，經濟便捷

CPU模塊本體標配以太網接口，集成了強大的以太網通信功能。一根普通的網線即可將程序下載到PLC中，方便快捷，省去了編程電纜。通過以太網接口還可與其它CPU模塊、觸摸屏、計算機進行通信，輕松組網。

5.三軸脈沖，運動自如CPU模塊本體多集3路高速脈沖輸出，頻率高達100 kHz，支持PWM/PTO輸出方式以及多種運動模式，可自由設置運動包絡。配以方便易用的向?qū)гO(shè)置功能，快速實現設備調速、定位等功能。6.通用SD卡，快速更新本機集成Micro SD卡插槽，使用市面上通用的Micro SD卡即可實現程序的更新和PLC固件升級，地方便了客戶工程師對終用戶的服務支持，也省去了因PLC固件升級返廠服務的不便。7.軟件友好，編程在繼承西門子編程軟件強大功能的基礎上，融入了更多的人性化設計，如新穎的帶狀式菜單、全移動式界面窗口、方便的程序注釋功能、強大的密碼保護等。在體驗強大功能的同時，大幅提高開發效率，縮短產品上市時間。8.整合，無縫集成SIMATIC S7-200 SMART可編程控制器，SIMATIC SMART LINE觸摸屏，SINAMICS V20變頻器和SINAMICS V90伺服驅動系統整合，為OEM客戶帶來高性價比的小型自動化解決方案，滿足客戶對于人機交互、控制、驅動等功能的需求。

SIMATIC S7-200 SMART是西門子公司經過大量市場調研，為中國客戶量身定制的一款高性價比小型PLC產品。結合西門子SINAMICS驅動產品及SIMATIC人機界面產品，以S7-200 SMART為核心的小型自動化解決方案將為中國客戶創造更多的價值。

SIMATIC S7-200 SMART特點

一、概述

西門子PLC S7-200 SMART是性價比較高的一款PLC產品，它性能，擴展性能好，通訊功能強，結合西門子觸摸屏SMART系列和西門子變頻器SINAMICS系列，可以為用戶提供小型自動化控制系統的解決方案。本文下面就為您介紹一下西門子PLC S7-200 SMART，為您的選擇做一個參考。

二、西門子PLC S7-200 SMART

西門子PLC S7-200 SMART的主要特點如下：

1.CPU種類豐富

西門子PLC S7-200 SMART的CPU有多種類型，既有集成多個輸入輸出控制點的CPU，也有立的CPU。用戶可以根據實際項目需求進行配置，針對不同項目的特點，可以選擇標準型或經濟型的CPU，為用戶節省了成本；

2.擴展性強

　　西門子PLC S7-200 SMART采用新型的信號板設計，在用戶需要擴展通信端口，數字量模塊，模擬量模塊時，不需要占用大量的空間，能更加合理的利用現有的配置，在此基礎上進行擴展，提高了模塊的利用率，節約了成本；

3.通訊功能強

　　西門子PLC S7-200 SMART的CPU本身集成有以太網接口，為用戶提供了強大的通訊保障，用戶無需配置多余的擴展模塊，就能實現程序的下載，監視，以及PLC與設備之間的通訊；

4.運動功能強

　　西門子PLC S7-200 SMART的CPU本身集成有3路高速脈沖輸出，頻率為100 kHz，支持多種輸出方式和運動模式。用戶可以使用向?qū)нM行配置，簡單方便的是實現運動控制的功能；

5.運行速度快

　　西門子PLC S7-200 SMART的芯片運行速度快，程序執行時間短，對于復雜的工藝控制過程和控制邏輯可以快速運算；同時集成的SD卡可以為用戶提供快速的程序更新服務，這樣提高了工作效率；

6.編程簡單

西門子PLC S7-200 SMART的編程軟件在S7-200編程軟件的基礎上做了改進，用戶可以方便的通過軟件中的菜單功能，程序指令，程序向?qū)У冗M行程序邏輯的設計。同時在軟件中提供強大的中文幫助，可以為用戶答疑解惑，很大程序上提高了程序設計的時間；

三、小結

綜上所述，西門子PLC S7-200 SMART為用戶提供了全新的體驗，相對于西門子PLC S7-20系列，它的配置更加豐富，通訊功能更加強大，用戶在組態編程過程中更加快速簡單，而且可以和多種西門子產品進行通訊，并組成完整的控制系統解決方案。正因為如此，西門子PLC S7-200 SMART越來越多的應用在各種小型自動化控制系統中，為用戶帶來了更多的便利。如果用戶需要更多的了解西門子PLC S7-200 SMAR系列，請聯系我們，我們會更好的提供相關技術支持。

S7-200 SMART和S7-200的區別

S7-200 SMART是針對中國用戶開發的一款小型PLC，該PLC與原來的經典系列的S7-200有著一脈相承的特性，保留了S7-200的使用習慣和編程思路，同時對一些功能進行了優化和擴展，使功能更強，操作更便捷，今天我們就兩者的主要區別做一個介紹。

1.CPU運行模式開關不同

S7-200 CPU在模塊的右側有一個運行模式開關，可以改變CPU的運行模式。S7-200 SMART CPU沒有運行模式開關，只能在組態軟件的系統塊里更改CPU上電后的運行模式。如圖1所示。S7-200 CPU和S7-200 SMART CPU都有STOP指令可以使程序進入STOP，但是沒有RUN指令進行重新啟動。

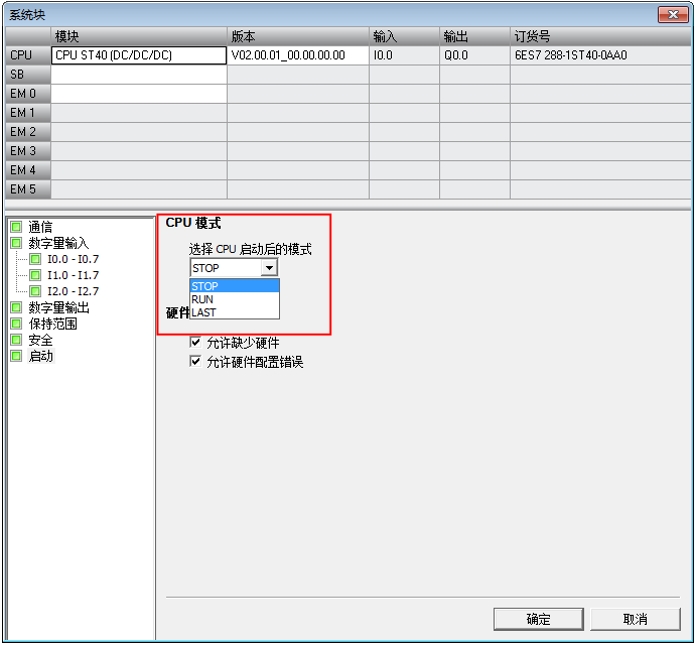

圖1 S7-200 SMART CPU模式設置

2.CPU程序容量不同

S7-200 CPU和S7-200 SMART CPU程序容量和數據區大小都是不能擴展的。相應技術數據如表1所示，相比較而言，S7-200SMART擴展了程序和數據存儲區的大小，也不再固定運行/非運行編輯模式下程序占用區域的大小，這種方式下程序執行時內部處理更加靈活，也優化了存儲空間的使用。

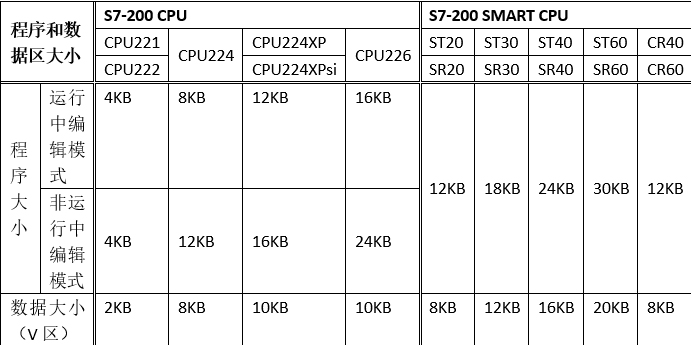

表1 S7-200 CPU和S7-200 SMART CPU程序和數據區大小

3.存儲卡的設計以及用途不同

S7-200 CPU和S7-200 SMART CPU都可以使用存儲卡來實現一些功能，但是存儲卡都不能用來擴展CPU存儲區。S7-200 CPU的存儲卡可用來實現配方、數據歸檔、傳輸程序的用途；S7-200 SMART CPU的存儲卡可用來實現傳輸程序、升級固件、恢復出廠設置的功能。兩種存儲卡的功能和外形都不一樣，不能混用。

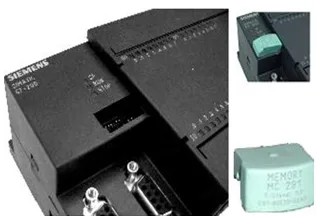

如圖所示，圖2是S7-200 CPU的存儲卡和插卡位置，圖3是S7-200 SMART CPU的存儲卡（MicroSD）以及插卡位置。S7-200 CPU的存儲卡是西門子的，有單的訂貨號，S7-200 SMART的存儲卡購買質量可靠的三方產品即可，但是不管是S7-200 CPU還是S7-200 SMART CPU，存儲卡都只是附件，如果沒有上述功能需求，CPU完全可以不帶卡運行。

圖2 S7-200存儲卡

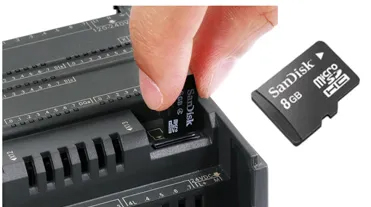

圖3 S7-200SMART存儲卡

4.CPU自帶通信接口以及支持的通信協議不同

兩個系列的CPU都支持自由口、Modbus RTU、USS等串口通信協議。

S7-200 SMART 標準型CPU本體集成一個RJ45的以太網接口和一個RS485接口，如圖5所示，S7-200 CPU本體只有一個或者兩個RS485接口，沒有以太網接口，如果有以太網通訊的需求，需要擴展CP243-1模塊，如圖4所示。CP243-1的以太網接口僅支持西門子內部的S7單邊PUT/GET通信協議，S7-200 SMART的以太網口除了支持西門子的S7協議之外，還支持Modbus/TCP、TCP/IP、UDP、ISO-on-TCP、PROFINET通信協議，所以通信能力更強。

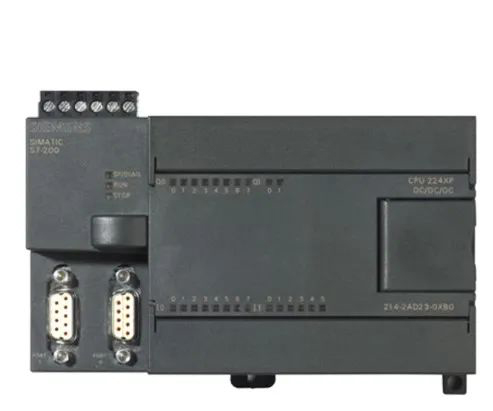

圖4 S7-200 CPU

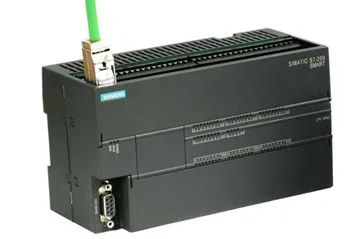

圖5 S7-200 SMART CPU

5.接線端子設計不同

兩種CPU的產品定位都是小型PLC，本體都集成了一些IO點，都可以通過添加擴展模塊來擴展IO以及通信接口。

S7-200本體集成的IO分布方式為上面端子排是數字量輸出DO，下面的端子排是數字量輸入DI；S7-200 SMART本體集成IO分布方式與S7-200相反，上面的端子排是數字量輸入DI，下面的端子排是數字量輸出DO。

S7-200 CPU多擴展7個模塊，每個S7-200模塊都自帶一根帶狀I(lǐng)/O總線電纜，可直接將該電纜插接在其它模塊或者CPU的10針插槽內。S7-200 SMART CPU多擴展6個模塊+1個信號板，擴展模塊之間或者擴展模塊和CPU之間都采用插針式的連接方式。

您也可以通過西門子工業1847學習平臺，學習更多S7-200和S7-200 SMART技術知識。

6.編程電纜不同

S7-200 CPU有的編程電纜，叫做PC/PPI電纜，根據連接電腦的接口不同又分成USB/PPI電纜（訂貨號6ES7901-3DB30-0XA0）和RS-232/PPI電纜（訂貨號6ES7901-3CB30-0XA0）兩種類型，如圖6和圖7所示。

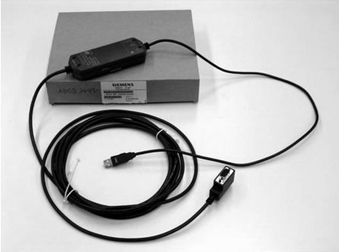

圖6 USB/PPI電纜

圖7 RS-232/PPI電纜

RS-232/PPI電纜不能用于S7-200 SMART的編程通信，S7-200 SMART CPU只支持這一種USB/PPI電纜。除此之外，S7-200 SMART CPU還可以通過以太網線作為編程電纜來進行上載、下載、在線調試程序。

7.編程軟件不同

S7-200 CPU的編程軟件是STEP 7-Micro/WIN，S7-200 SMART CPU的編程軟件是STEP 7-Micro/WIN SMART，兩個軟件都有相似的中文操作界面以及指令類型，S7-200的程序可以在STEP 7-Micro/WIN SMART環境中打開，但是不所有內容都能夠被順利移植，如存在不支持的指令等，須手動修改。但反過來，S7-200SMART的程序無法在STEP 7-Micro/WIN中打開并移植

8.軟件組態設置不同

S7-200 CPU不需要進行硬件組態，連接擴展模塊后在STEP 7-Micro/WIN軟件中的CPU信息里可以看到擴展模塊的信息和IO地址，而S7-200 SMART CPU需要根據實際硬件，在STEP 7-Micro/WIN SMART軟件中的系統塊里組態擴展模塊及其參數，如圖8所示：

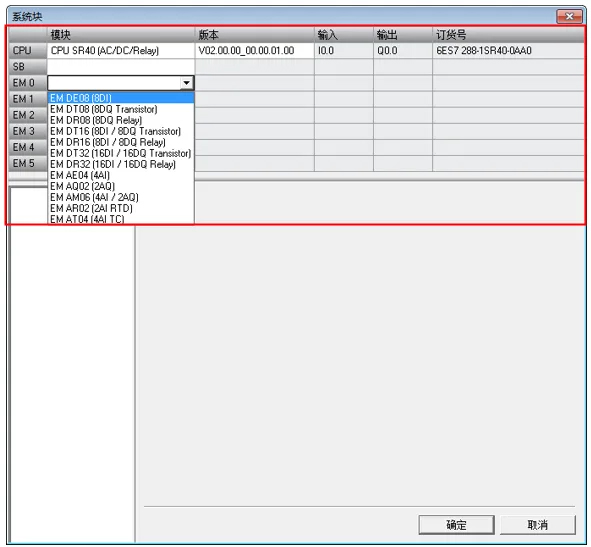

圖8 S7-200 SMART 硬件組態

9.具有相似的密碼保護功能

保護功能分成兩種：對CPU程序讀寫的保護和程序塊加密的保護。兩種CPU都有這兩種功能，其中對CPU的讀寫保護在CPU的系統塊里進行設置。對程序塊的加密設置在相應程序塊的屬性中設置的。

如圖9和圖10所示，S7-200 SMART CPU的密碼保護有四個等級，與S7-200 CPU的四個等級密碼保護等級功能一一對應。

圖9 S7-200 CPU的密碼保護設置

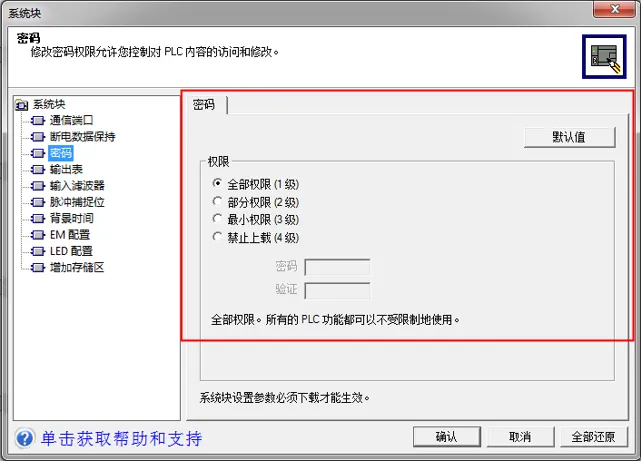

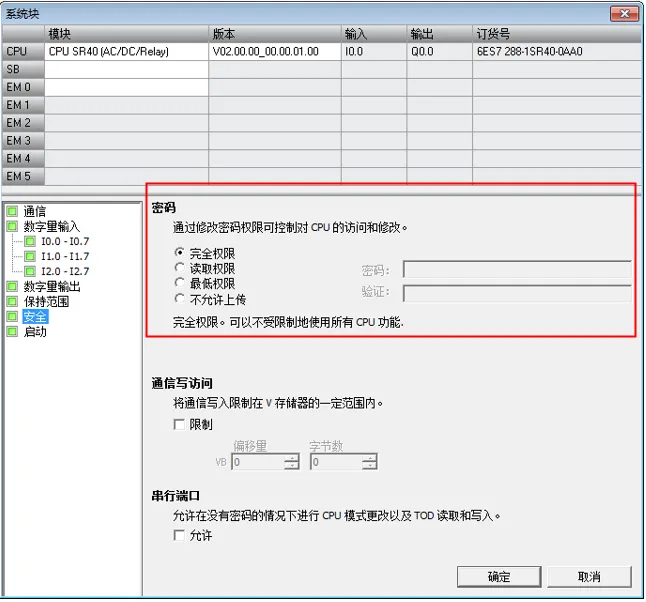

圖10 S7-200 SMART CPU的密碼保護設置

10.數據掉電保持方式不同

S7-200 CPU的數據掉電保持功能分成兩種方式：

（1）通過CPU內部的電容和外接電池卡（需額外訂購）供電來實現數據的掉電保持。

如圖11所示，在S7-200軟件STEP 7-Micro/WIN的系統塊中，除MB0~MB13外的所有存儲區默認都是斷電保持的。但如果內部電容和外接電池卡都放電完畢，則這些數據區不能被保持，如果需要保持可以通過程序?qū)崿F(xiàn)。

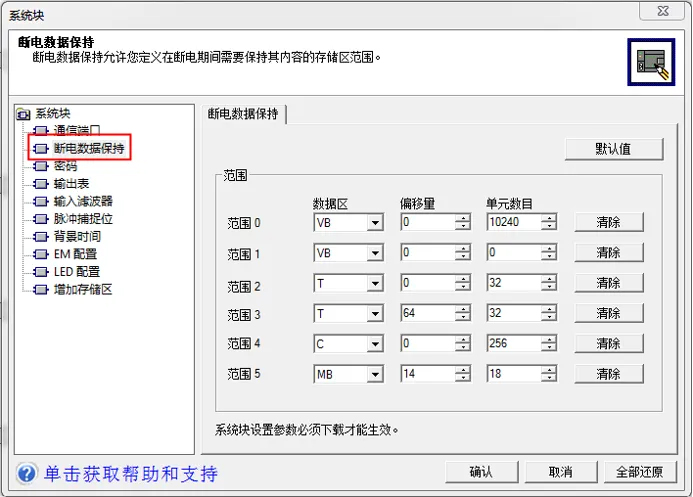

圖11 S7-200 PLC的掉電數據保持設置

（2）通過編程或編寫數據塊將需要保持的數據保存到EEPROM中。

數據可以用如下方式寫入EEPROM數據區：

?在編程軟件Micro/WIN的Data Block（數據塊）中定義V數據區存儲單元的初始值，下載數據塊時，這些數值也被寫入到相應的EEPROM單元中。

?用特殊存儲器SMB31、SMW32，用編程方法將V存儲區的數據寫入EEPROM

?在System Block（系統塊）中設置MB0 - MB13為保持功能，可將該區域的內容在CPU斷電時自動寫入到EEPROM中

S7-200 SMART CPU的掉電保持區域位于EEPROM區，用戶只要在系統塊設定保持范圍即可實現保持數據，不需要額外編程。CPU在斷電時會自動把需要保持的數據寫到內部的EEPROM區進行保持，如圖12所示。

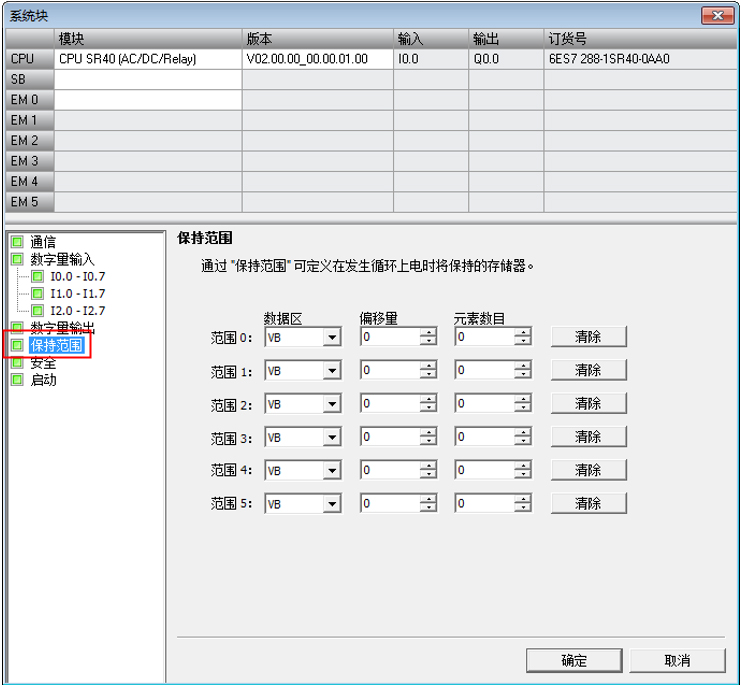

圖12 S7-200 SMART PLC的掉電數據保持設置

11.高速計算器的設置不同

S7-200 CPU的高速計數器HSC硬件不經過CPU的數字量輸入濾波，而S7-200 SMART CPU的高速計數器HSC在硬件上經過CPU的數字量輸入濾波，因此S7-200 SMART CPU除了編程組態外還需要結合高速計數器HSC信號的頻率在系統塊里設置合適的數字量輸入濾波時間，否則無法正確計數。如圖13所示：

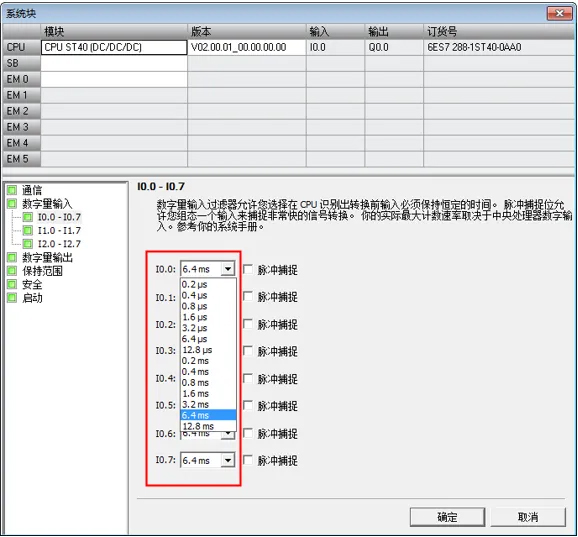

圖13 S7-200 SMART 組態合適的數字量輸入濾波時間

12.模擬量通道值標稱不同

S7-200 CPU的標準模擬量通道標稱值的范圍是-32000～32000，而S7-200 SMART CPU的標準模擬量通道標稱值的范圍是-27648～27648，該值與S7-1200、S7-300/400一致。

13.運動控制功能實現方式不同

S7-200 PLC運動控制有兩種方式實現：

（1）S7-200 CPU（DC/DC/DC），本體集成了兩個高速脈沖輸出點，這樣可以控制兩個軸，CPU224XP/CPU224XPsi脈沖頻率可以達到100KHz，其他型號CPU脈沖頻率可以達到20KHz。

（2）通過擴展EM253位控模塊來增加S7-200 PLC控制軸的個數，一個EM253可以控制1個軸，脈沖頻率可以達到200KHz。

S7-200 SMART CPU把S7-200 EM253定位模塊的功能移到了CPU的內部，沒有位控擴展模塊。根據不同型號CPU，分別具有2個（ST20）或3個(ST30/40/60)軸的控制能力，頻率都可達到100KHz。

14.跟上位機軟件通訊的實現方式略有不同

這兩類PLC與上位機軟件通信都需要通過OPC的方式，S7-200使用PC access或者SIMATIC NET軟件作為OPC server，而S7-200SMART則通過PC access SMART或者SIMATIC NET軟件作為OPC server來實現，其中PC access以及PC access SMART軟件都可以通過西門子網站免費下載，在PLC個數較多，通訊數據量較大的場合還是推薦使用SIMATIC NET軟件來實現，該軟件的具體授權信息請查閱相關資料獲得。

西門子PLC

西門子(SIEMENS)公司生產的可編程序控制器，在我國的應用也相當廣泛，在冶金、化工、印刷生產線等領域都有應用。西門子(SIEMENS)公司的PLC產品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性高。S7系列PLC產品可分為微型PLC(如S7-200)，小規模性能要求的PLC(如S7-300)和中、要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的產品。

西門子PLC的優點有：

1．西門子PLC可靠性高，抗干擾能力強，西門子plc高可靠性是電氣控制設備的關鍵性能。西門子PLC由于采用現代大規模集成電路技術，采用嚴格的生產工藝制造，內部電路采取了的抗干擾技術，具有很高的可靠性。從西門子PLC的機外電路來說，使用西門子PLC構成控制系統，和同等規模的繼電接觸器系統相比，電氣接線及開關接點已減少到數百甚至數千分之一，故障也就大大降低。此外，西門子PLC帶有硬件故障自我檢測功能，出現故障時可及時發出警報信息。

2．西門子PLC配套，功能完善，適用性強，西門子PLC發展到今天，已經形成了大、中、小各種規模的系列化產品。可以用于各種規模的工業控制場合。除了邏輯處理功能以外，現代西門子PLC具有完善的數據運算能力，可用于各種數字控制領域。近年來西門子PLC的功能單元大量涌現，使西門子PLC滲透到了位置控制、溫度控制、西門子PLC等各種工業控制中。加上西門子PLC通信能力的增強及人機界面技術的發展，使用西門子PLC組成各種控制系統變得非常容易。

3．西門子PLC易學易用，深受工程技術人員喜歡。西門子PLC作為通用工業控制計算機，是面向工礦企業的工控設備。它接口容易，編程語言易于為工程技術人員接受。梯形圖語言的圖形符號與表達方式和繼電器電路圖相當接近，只用西門子PLC的少量開關量邏輯控制指令就可以方便地實現繼電器電路的功能。為不熟悉電子電路、不懂計算機原理和匯編語言的人使用計算機從事工業控制打開了方便之門。

4．西門子PLC系統的設計、建造工作量小，維護方便，容易改造，西門子PLC用存儲邏輯代替接線邏輯，大大減少了控制設備外部的接線，使控制系統設計及建造的周期大為縮短，同時維護也變得容易起來。更重要的是使同一設備經過改變程序改變生產過程成為可能。這很適合多品種、小批量的生產場合。

5．西門子PLC體積小，重量輕，能耗低，由于體積小很容易裝入機械內部，是實現機電一體化的理想控制設備。

西門子PLC全系列介紹

一、概述

西門子可編程邏輯控制器產品有完整的系列，從低端的西門子LOGO!控制器到西門子PLC S7-1500系列。針對工業自動化控制領域各種行業，各種需求，西門子都能為用戶提供的解決方案。正因為西門子PLC系列產品的多樣性，使得用戶可以根據具體需求，預算成本，后期維護等要素，靈活的對系統進行配置。而且西門子PLC產品在控制系統中運行穩定，組態軟件使用方便，為用戶在工程項目的實施中提高了效率，為企業帶來了效益。

二、西門子PLC全系列產品

西門子PLC系列產品種類多樣，用戶可進行靈活配置，下面從兩個方面來介紹：

1.應用領域復雜程度

自動化控制領域一般可分為小型，中型，大型自動化控制系統。小型自動化控制系統的控制器可以采用西門子LOGO!全系列，西門子PLC S7-200系列，西門子PLC S7-200 SMART系列，西門子PLC S7-1200系列；中型自動化控制系統可以選擇西門子PLC S7-300系列或西門子PLC S7-1500系列；大型自動化控制系統可以選擇西門子PLC S7-400系列或西門子PLC S7-1500系列。

2.擴展性，運算速度，通訊能力

自動化控制系統的通訊功能主要有PROFIBUS DP或RS485接口，以及快速的PROFINET或TCP/IP協議。從可擴展性，系統運行速度和通訊能力來講，西門子LOGO!8系列，西門子PLC S7-200 SMART系列，西門子PLC S7-1200系列，西門子PLC S7-1500系列，這些類型的PLC比西門子LOGO!老型號，西門子PLC S7-200系列，西門子PLC S7-300系列，西門子PLC S7-400系列相對應的功能更加強大。

三、小結

綜上所述，西門子PLC為用戶提供了多種類型，多種功能的產品，用戶可以根據需求進行靈活選擇和配置。西門子PLC豐富的功能可以為自動化控制系統提供多種解決方案。而且界面友好的各種西門子PLC的組態軟件為用戶更好的實現人機交互操作，為工程項目的完成提高了效率。如果用戶需要更多的了解西門子PLC各種系列，請聯系我們，我們會更好的提供相關技術支持。

西門子PLC的幾種通信方式：

一、PPI通訊PPI協議是S7-200CPU基本的通信方式，通過原來自身的端口（PORT0或PORT1）就可以實現通信，是S7-200 CPU默認的通信方式。PPI是一種主-從協議通信，主-從站在一個令牌環網中。在CPU內用戶網絡讀寫指令即可，也就是說網絡讀寫指令是運行在PPI協議上的。因此PPI只在主站側編寫程序就可以了，從站的網絡讀寫指令沒有什么意義。

二、RS485串口通訊三方設備大部分支持，西門子S7 PLC可以通過選擇自由口通信模式控制串口通信。簡單的情況是只用發送指令（XMT）向打印機或者變頻器等三方設備發送信息。不管任何情況，都通過S7 PLC編寫程序?qū)崿F(xiàn)。當選擇了自由口模式，用戶可以通過發送指令（XMT）、接收指令（RCV）、發送中斷、接收中斷來控制通信口的操作。

三、MPI通訊MPI通信是一種比較簡單的通信方式，MPI網絡通信的速率是19.2Kbit/s~12Mbit/s，MPI網絡多支持連接32個節點，通信距離為50M。通信距離遠，還可以通過中繼器擴展通信距離，但中繼器也占用節點。MPI網絡節點通常可以掛S7-200、人機介面、編程設備、智能型ET200S及RS485中繼器等網絡元器件。

在安裝西門子觸摸屏軟件的時候，不停地提示重新啟動電腦，而重啟電腦無效時，應該怎么處理？

解決方法：安裝西門子觸摸屏軟件的時候，不停地提示重新啟動電腦，而重啟電腦無效時，刪除注冊表項才能繼續。

在安裝西門子觸摸屏軟件WinCC Flexiable 2008時，出現未找到SSF文件的錯誤，應該怎么解決？

解決方法：對于西門子的軟件的安裝，包括300編程軟件、西門子觸摸屏軟件、wincc組態軟件、博圖軟件界等，都要求軟件安裝包的路徑不能出現中文字符，否則會出錯。可以把路徑改成全英文或英文+數字形式的就可以了。也有人有疑問這個路徑怎么改，不要把軟件安裝包放到桌面，把軟件安裝包放到D盤、E盤等的根目錄，再將軟件安裝包的名稱改成全英文或英文+數字就可以了。

1、全局數據包通信方式

2、無組態連接通信方式

3、組態連接通信方式

四、以太網通訊以太網的核心思想是使用共享的公共傳輸通道，這個思想早在1968年來源于廈威爾大學。1972年，Metcalfe和Did Boggs（兩個都是網絡）設置了一套網絡，這套網絡把不同的ALTO計算機連接在一起，同時還連接了EARS激光打印機。這就是世界上個個人計算機局域網，這個網絡在1973年5月22日次運行。Metcalfe在次運行這天寫了一段備忘錄，備忘錄的意思是把該網絡改名為以太網（Ethernet），其靈感來自于“電磁輻射是可以通過發光的以太來傳播”這一想法。1979年，DEC、Intel和Xerox共同將網絡標準化。1984年，出現了細電纜以太網產品，后來陸續出現了粗電纜、雙絞線、CATV同軸電纜、光纜及多種媒體的混合以太網產品。以太網是目前世界上的拓樸標準之一，具有傳傳播速率高、網絡資源豐富、系統功能強、安裝簡單和使用維護方便等很多優點。

五、PROFIBUS-DP通訊PROFIBUS-DP現場總線是一種開放式現場總線系統，符合歐洲標準和標準。PROFIBUS-DP通信的結構非常精簡，傳輸速度很高且穩定，非常適合PLC與現場分散的I/O設備之間的通信。

西門子觸摸屏變量指針的應用在有的項目中，們需要在觸摸屏上來實現多路數值的顯示，比如說們需要顯示通過模擬量模塊采樣過來的溫度值。因選擇的觸摸屏的畫面比較小，們不能在觸摸屏上顯示全部的溫度值的時候，如果要實現這樣的功能，可能會選擇在多個畫面來做這個溫度的顯示，但對于西門子的觸摸屏來說，們可以使用它的變量指針化的這個功能來實現在一個畫面上對所有的溫度值進行顯示，但同時它也有缺點，就是在同一時刻只能顯示一個數字。
