基于普賽斯S/CS系列源表的直流l-V特性測試系統

  整套測試系統基于普賽斯S/CS系列源表,配合探針臺以及專用測試軟件,可用于GaN   HEMT、GaAs射頻器件直流參數測試,包括閾值電壓、電流、輸出特性曲線等。

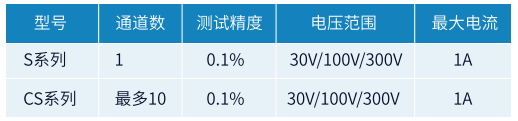

S/CS系列直流源表

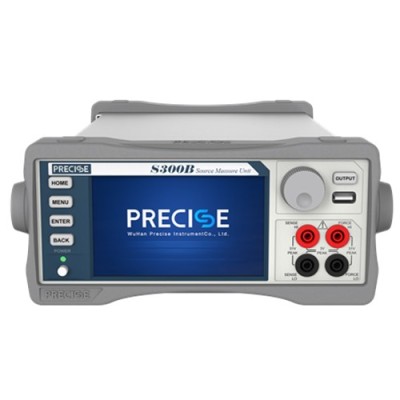

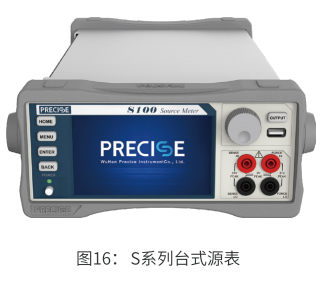

  S系列源表是普賽斯歷時多年打造的高精度、大動態范圍、數字觸摸的率先國產化源表,集電壓、電流的輸入輸出及測量等多種功能,Z大電壓300V,Z大電流1A,支持四象限工作,支持線性、對數、自定義等多種掃描模式?？捎糜谏a、研發中的GaN、GaAs射頻材料以及芯片的直流l-V特性測試。

  CS系列插卡式源表(主機+子卡)是針對多通道測試場景推出的模塊化測試產品。普賽斯插卡式源表單臺設備Z高可選配10張子卡,具有電壓、電流的輸入輸出及測量等多種功能,Z大電壓300V,Z大電流1A,支持四象限工作,具有通道密度高、同步觸發功能強、多設備組合效率高等特點。

  對于射頻器件的直流特性測試,其柵極電壓一般在±10V以內,源、漏端電壓在60V以內。此外,由于器件為三端口類型,因此,至少需2臺S源表,或者2通道CS子卡。

輸出特性曲線測試

 在柵、源電壓VGs一定的情況下,源、漏電流lbs與電壓Vos之間的變化曲線,稱為輸出特性曲線。隨著Vos的增加而不斷,電流los也不斷增加至飽和狀態。此外,通過測試不同柵、源電壓Vcs值,可以獲得一組輸出特性曲線。

跨導測試

  跨導gm是表征器件柵極對溝道控制能力強弱的參數,跨導值越大,說明柵極對溝道的控制能力越強。

  其定義為gm=dlDs/dVgo在源、漏電壓一定的情況下,測試源、漏電流lDs與柵、源電壓VGs之間的變化曲線,并對曲線進行求導,即可得到跨導值。其中,跨導值Z大的地方稱為gm,max。

武漢普賽斯一直專注于功率器件、射頻器件以及第三代半導體領域電性能測試儀表與系統開發,基于核心算法和系統集成等技術平臺優勢,率先自主研發了高精度數字源表、脈沖式源表、脈沖大電流源、高速數據采集卡、脈沖恒壓源等儀表產品以及整套測試系統。產品廣泛應用在功率半導體材料與器件、射頻器件、寬禁帶半導體的分析測試領域。可根據用戶的需求,提供高性能、高效率、高性價比的電性能測試綜合解決方案。
