芯片測試作為芯片設計、生產、封裝、測試流程中的重要步驟，是使用特定儀器，通過對待測器件DUT(DeviceUnderTest)的檢測，區別缺陷、驗證器件是否符合設計目標、分離器件好壞的過程。其中直流參數測試是檢驗芯片電性能的重要手段之一，常用的測試方法是FIMV（加電流測電壓）及FVMI（加電壓測電流）。
傳統的芯片電性能測試需要數臺儀表完成，如電壓源、電流源、萬用表等，然而由數臺儀表組成的系統需要分別進行編程、同步、連接、測量和分析，過程復雜又耗時，又占用過多測試臺的空間，而且使用單一功能的儀表和激勵源還存在復雜的相互間觸發操作，有更大的不確定性及更慢的總線傳輸速度等缺陷，無法滿足高效率測試的需求。

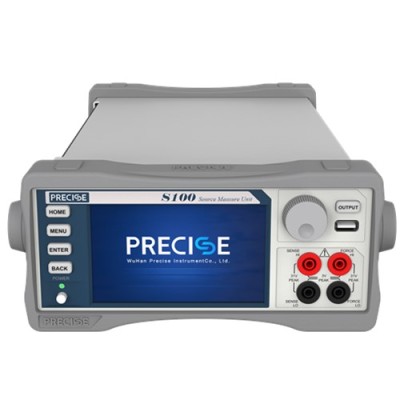

實施芯片電性能測試的蕞佳工具之一是數字源表(SMU)，數字源表可作為獨立的恒壓源或恒流源、電壓表、電流表和電子負載，支持四象限功能，可提供恒流測壓及恒壓測流功能,可簡化芯片電性能測試方案。漏電流 開短路測試 電氣特性就找普賽斯儀表，詳詢18140663476

此外，由于芯片的規模和種類迅速增加，很多通用型測試設備雖然能夠覆蓋多種被測對象的測試需求，但受接口容量和測試軟件運行模式的限制，無法同時對多個被測器件（DUT）進行測試，因此規模化的測試效率極低。特別是在生產和老化測試時，往往要求在同一時間內完成對多個DUT的測試，或者在單個DUT上異步或者同步地運行多個測試任務。

基于普賽斯CS系列多通道插卡式數字源表搭建的測試平臺，可進行多路供電及電參數的并行測試，高效、精確地對芯片進行電性能測試和測試數據的自動化處理。主機采用10插卡/3插卡結構，背板總線帶寬高達3Gbps，支持16路觸發總線，滿足多卡設備高速率通信需求；匯集電壓、電流輸入輸出及測量等多種功能，具有通道密度高、同步觸發功能強、多設備組合效率高等特點，蕞高可擴展至40通道。

使用普賽斯數字源表進行芯片的開短路測試(Open/Short  Test)、漏電流測試（Leakage  Test）以及DC參數測試（DC ParametersTest）。

開短路測試（Open-Short  Test，也稱連續性或接觸測試），用于驗證測試系統與器件所有引腳的電接觸性，測試的過程是借用對地保護二極管進行的，測試連接電路如下所示：

漏電流測試，又稱為Leakage  Test，漏電流測試的目的主要是檢驗輸入Pin腳以及高阻狀態下的輸出Pin腳的阻抗是否夠高，測試連接電路如下所示：

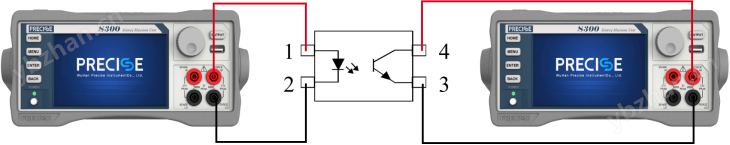

DC參數的測試，一般都是Force電流測試電壓或者Force電壓測試電流，主要是測試阻抗性。一般各種DC參數都會在Datasheet里面標明，測試的主要目的是確保芯片的DC參數值符合規范：

漏電流 開短路測試 電氣特性認準普賽斯儀表，詳詢一八一四零六六三四七六；普賽斯數字源表集電壓源、電流源、電壓表、電流表、電子負載功能于一體，支持四象限工作、微弱電流10pA輸出測量、3500V高壓下納安級測量、1000A脈沖大電流輸出，全系列產品豐富
