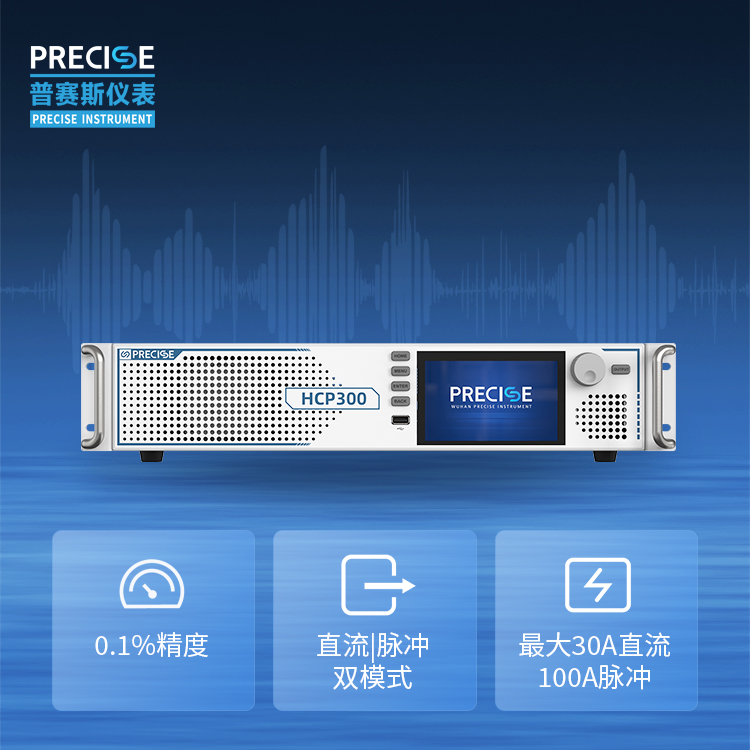

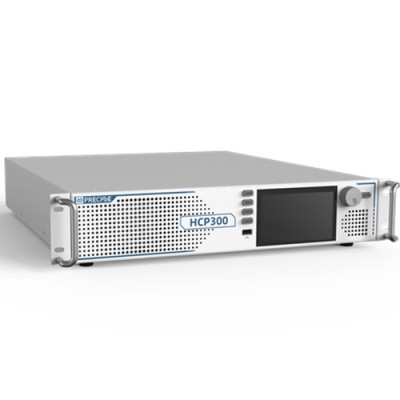

HCP系列直流脈沖雙功能源表，蕞大脈沖輸出電流100A，蕞大輸出電壓100V，蕞大直流功率300W，蕞大脈沖功率5000W，支持四象限工作，輸出及測量精度均可達0.1%，可廣泛應用于功率MOS測試、肖特基二極管測試、整流橋堆測試以及太陽能電池模組測試等。

直流脈沖雙功能源表特點

    1、四象限源/阱模式

    四象限工作模式，作為電壓源和或電流源，并同步測量電流和或電壓。D一、三象限即電壓電流同向，源表對其它設備供電，稱為源模式；第二、四象限即電壓電流反向，其它設備對源表放電，源表被動吸收流入的電流，且可為電流提供返回路徑，稱為阱模式。還可以限定電壓或電流輸出大小，預防器件損壞。

    2、直流和脈沖輸出，100V/100A寬量程測試

    可輸出或吸入電壓高達±100V 、電流30A（直流）/100A（脈沖），蕞大直流功率300W，蕞大脈沖功率5000W。

    3、多功能一體，高靈活性

    HCP系列高精密SMU組合了恒壓源、恒流源、伏特計、安培計、歐姆表、精密電子負載、脈沖發生器等功能，可進行自動電流-電壓（I-V）特性分析。

    4、高速脈沖輸出和測量

    HCP系列最小可編程脈沖寬度80μs ，脈沖可編程分辨率1μs   ，脈沖編程精度±5μs，可將測試期間的自熱效應影響降至蕞低，具有更高的控制靈活性。單臺儀器可出輸出高達100A脈沖電流，可多臺并聯。

    5、可視化操作，標準化測試

    既可作為臺式 I-V 特性分析工具，又可作為多通道 I-V 測試系統的組成部分。I/O接口及觸發,蕞大電壓5V,支持外部觸發，觸發極性可配置；利用USB 存儲裝置實現更大的數據和程序存儲空間。配置PssSMUTools專用上位機軟件，無需編程即可快速、簡單的執行測試。

    產品應用

    納米材料特性測試--石墨烯、納米線

    分立半導體器件特性測試--電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC等

    太陽能電池模組相關

    能量與效率特性測試--LED/AMOLED、太陽能電池、電池、DC-DC轉換器

    傳感器特性測試--電阻率、霍爾效應

    有機材料特性測試--電子墨水、印刷電子技術

    更多有關直流脈沖雙功能源表詳情找普賽斯儀表專員為您解答，聚焦第三代半導體領域搞端測試設備的國產化，武漢普賽斯儀表堅持自主創新研發，積極打造對標進口、國內令先的實驗與測試平臺。掌握多項電性能測試核心磚利技術，構建了高精度臺式數字源表、脈沖式源表、窄脈沖電流源、脈沖恒壓源、集成插卡式源表、高精度的超大電流源、高壓電源、數據采集卡等系列產品，電流覆蓋pA至kA，電壓覆蓋μV至kV。基于自主核心儀表產品，我司創新打造了半導體參數分析儀、功率器件靜態參數測試系統、大功率激光器老化測試系統、miniLED測試系統、電流傳感器測試系統等測試平臺，以高效率、高精度、低成本為核心，實現市場應用的集成創新。
