建筑設備一體化監控系統設計說明

為了全面實現智慧建筑的各項技術指標和使用功能要求，本項目設置建筑設備一體化監控系統，實現建筑的設備監控、電力監控、照明控制、剩余電流檢測、用能計量、建筑環境檢測、能效管理等建筑監控和管理功能，系統設備應包含電能的分配、變換、保護、控制、計量、安全和所控制設備的監測、計量、控制、保護功能以及人機控制操作、信息、狀態的顯示和網絡通信功能，系統應符合《民用建筑電氣設計標準》GB 51348-2019 第18.14節建筑設備一體化監控系統的要求。

建筑設備一體化監控系統是將建筑設備控制系統通過網絡進行相互連接，形成綜合一體化的供電、監測和控制系統。系統末端應為一體化控制箱柜，應采用標準化生產制造工藝。一體化箱柜標準化電控單元內設備元器件選型，滿足相關標準規范，圖紙要求。

KTS1數據采集器

技術要求：單臺數據采集器應支持連接不少于128臺計量設備；應具有不少于2個10M/100M自適應以太網RJ45接口，用于數據上傳；應支持多種類型儀表通訊協議；

支持周期方式數據采集、固定時刻數據采集和當前時刻數據采集，并可接受數據中心通過數據管理平臺下達的命令及相關設置；應具有專用存儲空間至少支持1個月以上的用能數據備份；

IC-XX區域控制器

技術要求：該模塊通過LAN和上位機平臺進行連接,與平臺進行通訊。接收平臺發出的命令。

1、2個獨立的LAND，安裝時，可以手拉手連接。

2、2個獨立的CAN總線接口，可以帶動2路獨立的CAN總線，可以工作在CAN2.0B協議下，并將命令轉換成CAN總線，發往下邊的專用控制器。

3、實現軟件下載、升級、狀態監控。

5、板載128 Mbit的flash，可以存儲。

6、板內有一個數字溫度傳感器，精度0.5℃，范圍-55℃~+125℃。，可以對電路板進行監控。

7、有板載可充電電池，有日歷芯片，可以讀取和校準時鐘和日歷。

技術要求：裝有配電模塊、風機模塊或空調模塊的電力配電箱，每臺配電箱箱面安裝一臺

產品型號

IC-SPI單電源輸入電控單元

IC-DPI雙電源輸入電控單元

IC-PO饋電輸出電控單元

IC-POM電機輸出電控單元

IC-ZM-12照明輸出電控單元

IC-CZ-12插座輸出電控單元

電氣火災系統

WEFPS電氣火災監控主機

WEFPTRG監控模塊

WEFPTRTG監控模塊

WEFPTG帶LCD顯示監控模塊

KTS1網關

智能照明控制系統

HZ-JCM-SD照明電源監控模塊

HZ-DYM-ZX備電管理單元

HZ-TXM-ELR通信路由器

SA/S8.16.6.1智能照明開關驅動器

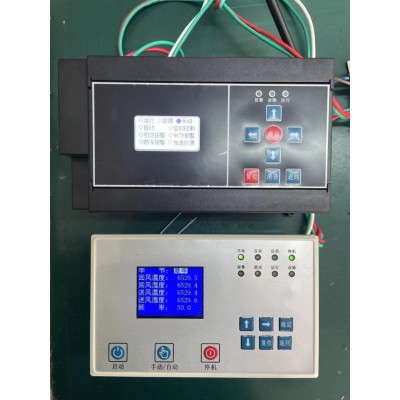

G.AX-A空調機組節能控制器

G.AX-B新風機節能控制器

G.AX-B送風機節能控制器

G.AX-B排風機節能控制器

G.I-P排水泵節能控制器

G.I-P潛污泵能效控制器

G.I-K給水泵節能控制器

G.IT電梯節能控制器

G.AD冷凍泵節能控制器

G.AQ冷卻泵節能控制器

G.AF冷卻塔節能控制器

設計依據

《民用建筑電氣設計規范》GB 51348-2019

《智能建筑設計標準》GB 50314-2015

《智能建筑工程質量驗收規范》GB 50339 - 2013

《綜合布線系統工程設計規范》GB50311-2016

《綜合布線系統工程驗收規范》GB/ T50312 - 2016

《建筑物防雷設計規范》GB50057-2010

《人機界面標志標識的基本和安全規則設備端子和導體終端的標識》GB/T4026-2019

《自動化儀表安裝工程質量檢驗評定標準》 GBJ131-90

《自動化儀表工程施工及驗收規范》 GB50093-2013

《建筑電氣工程施工質量驗收規范》 GB50303-2015

選用的主要標準圖集：

《建筑設備管理系統設計與安裝》19×201

《建筑電氣常用數據》19DX101-1

《建筑設備節能控制與管理》 09CDX008-3

《室內管線安裝》（2004年合訂本）19DX101-1

《安全防范報警設備安全要求和試驗方法》 GB16796-2009

《安全防范報警設備環境適應性要求和試驗方法》GB / T15211 – 2013

部分業績

烏魯木齊第58中學

渭南博物館

寶雞廣電中心

重慶千足運動中心

西安未央大廈

咸陽財富中心

南京匯杰大廈

中國航天大廈

西安三合國際財富中心
