產品簡介

物聯網工程應用實訓裝置是一款物聯網多功能綜合教學實訓平臺，按照物聯網技術架構，分為感知層、網絡層、應用層，以智能家居、智慧農業、智能交通、智慧安防為案例，為學生提供一個學習物聯網底層硬件構成、業務原理及應用開發的實訓環境。

實訓裝置綜合運用傳感器技術、RFID技術、接口控制技術、無線傳感網技術、Android應用開發等，配合實訓臺上的433M無線通信設備、ZigBee節點、射頻設備、控制設備、網關以及物聯網融合云平臺，構建集基礎性、驗證性、設計性、綜合性和創新性開發五位一體綜合實訓裝置，實現智能家居門禁安防監控、智能家居環境監測、家居設備智能控制、農業環境智能檢測、農業設備智能控制等功能。

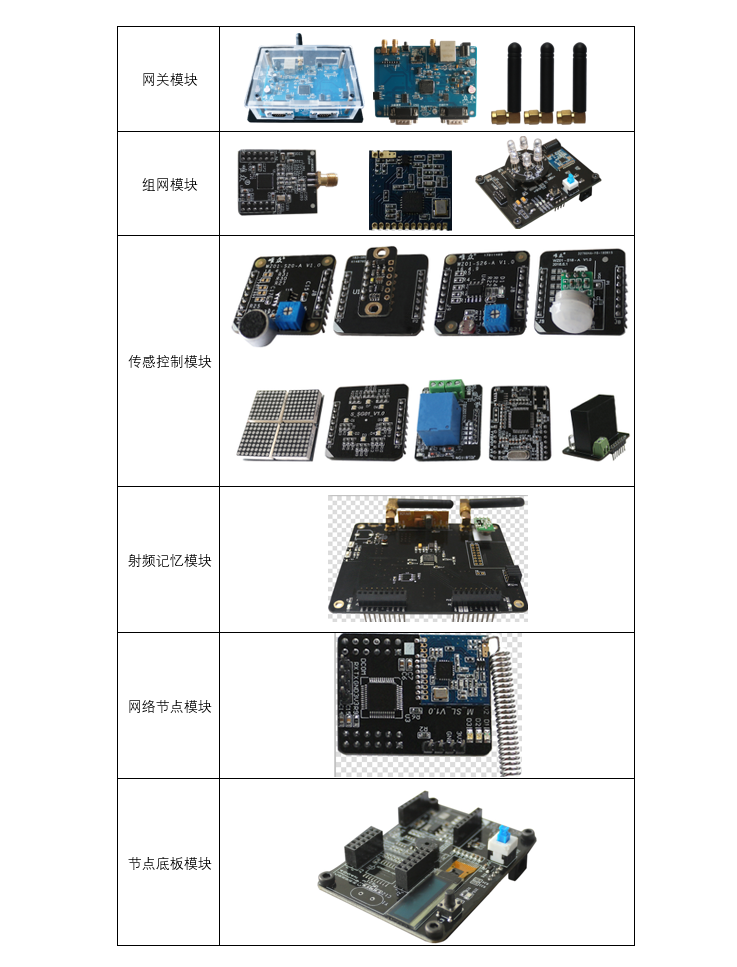

物聯網實訓裝置

技術規格

產品特點

1、 方便教學：以職業院校物聯網專業人才培養的目標和方法為基礎，在實訓教學上進行優化和設計，提出從物聯網知識技術的認知，到物聯網實操技能的訓練，最終達到物聯網專業崗位能力提升的教學理念。

2、 技術覆蓋廣：設計上將盡量多的主流的物聯網設備或物聯網技術集成到系統中，包括傳感器技術、數據采集技術、射頻識別技術、無線網絡技術、移動互聯網技術、嵌入式技術、智能終端技術、上位機應用軟件技術等，物聯網相關技術領域覆蓋全面。

3、 提供豐富的應用實訓系統實例：系統以智能家居應用、智慧交通應用、智慧農業應用、智能環境監控等應用場景，及基于應用場景的多種業務子項，所有的應用場景及業務子項功能均選材至真實的物聯網行業應用。

4、 模塊化設計方便擴展：軟硬件系統采用平臺化、模塊化設計，結合通用化、標準化設計的物聯網實訓工位，除了可完成配套實訓內容的演示訓練，還可以基于物聯網實訓工位以及系統的軟硬件模塊，外接、擴展更多的技術或業務。

5、 配套海量教學資源：本實訓裝置除提供完整的軟硬件系統外，還配備針對設備完整的物聯網實訓指導書、完整豐富的教學實訓素材資源、以及基于設備系統的物聯網教學視頻。提供免費的安裝部署服務和設備實訓培訓服務。

技術優勢

（1）無線通信模組

無線節點可以直接通過唯眾“可視化界面生成器”和“可視化控制器”進行功能配置，支持動態改變無線節點模塊IO口的功能，功能包括按鍵接入、數字量接入、數字量輸出、模擬量輸入、PWM輸出，應做到切換這些功能時，無需重新燒寫無線節點固件。

（2）可視化編輯器

通過電腦PC端可直接以“可見即可得”的方式在此工具上生成不同的設備操作界面，支持指示燈、按鍵、圖片集合、變量視窗、圖文鏈接等五種可視化控件。所有控件的動作都可以直接反應到實際的物聯設備（即無線節點模塊）上。界面生成后，可以直接導入App使用，而不需要重新編譯或安裝App。

（3）可視化控制器

App可實現對無線節點的數據查看、狀態查看、動作控制等功能。App可實現不同無線節點間的動作聯動。聯動操作可直接通過App進行配置，而不需要重新編寫嵌入式或App代碼。App可以實現動作列表的編輯，可以將執行器的動作按順序打包為動作列表，并為其配備觸發源信號，從而實現聯動。

（4）物聯網關

基于ARM Cortex-M4核心的通信網關，支持唯眾無線節點模塊，與配套唯眾物聯網教學App和唯眾物聯網PC編輯器。物聯網關可以管理不同協議的無線節點模塊，并能將多個無線節點模塊視作不同設備，將無線節點模塊的數據轉換為TCP網絡通信，網關同無線節點模塊可以互通互聯，輕松構建物聯網絡。具共同構成的物聯應用開發平臺。通過本物聯網平臺，可以迅速降低物聯網應用的開發成本和開發時間，開發者即便不會編程，也可以在一兩天之內，就迅速使用本平臺開發出自己的物聯網應用。唯眾物聯網關自帶兩路串口透傳服務，可外接zigbee、lora、NB-IOT等多種無線傳輸模塊，同時支持協議轉換，可通過唯眾物聯融合平臺直接查看節點數據，也可生成API接口供應用層開發。

實訓功能

物聯網綜合實訓裝置針對物聯網的應用實訓提供以下軟硬件支撐：

1）唯眾基礎硬件：包含唯眾物聯網關、唯眾物聯節點構成，覆蓋、 ZigBee 無線傳感網絡、433M無線通信、 Wi-Fi 無線網絡、BLE藍牙、 LoRa窄帶物聯通信、 NB-IOT物聯通信技術、Android 移動互聯開發、嵌入式開發、傳感器技術、執行控制、網絡通信、 NET 開發、 JavaScript 等技術；

2）唯眾實訓模塊：采用工業級高精度傳感器、執行器，涵蓋采集模擬量/數字量等多種傳感采集技術，基于行業的具體應用進行功能模塊的設計，提供完整的硬件驅動層、網絡傳輸層、協議轉換調試等教學實訓內容；

3）唯眾實訓項目：通過實訓掛板提供的硬件模塊，組合形成的各種復雜應用場景，提供完整的硬件驅動層、網絡傳輸層、唯眾應用層（Android 和 NET）等教學實訓內容；

4）唯眾綜合案例：基于物聯網結合到具體行業的應用案例，提供完整的案例開發手冊及相關源碼。

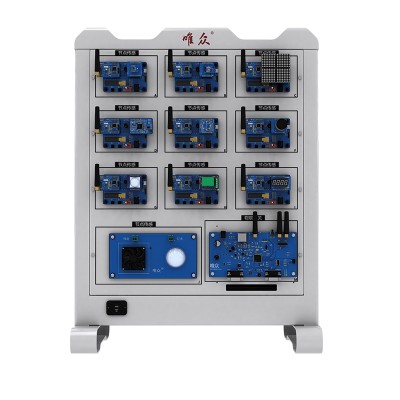

物聯網實訓裝置

課程資源

典型案例：

技能大賽案例

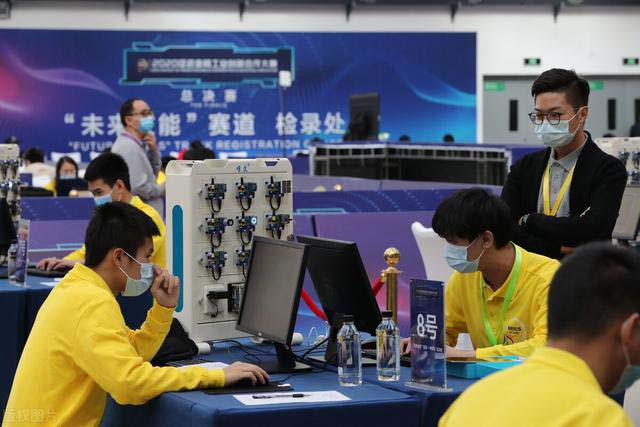

本設備承擔《2020促進金磚工業創新合作大賽總決賽“未來技能” 賽道物聯網賽項》硬件環境搭建

2020促進金磚工業創新合作大賽總決賽“未來技能” 賽道物聯網賽項2020促進金磚工業創新合作大賽總決賽“未來技能” 賽道物聯網賽項

本設備承擔《2020一帶一路暨金磚國家技能發展與技術創新大賽物聯網技術及其在智慧城市中的應用賽項》硬件環境搭建

2020一帶一路暨金磚國家技能發展與技術創新大賽物聯網技術及其在智慧城市中的應用賽項2020一帶一路暨金磚國家技能發展與技術創新大賽物聯網技術及其在智慧城市中的應用賽項

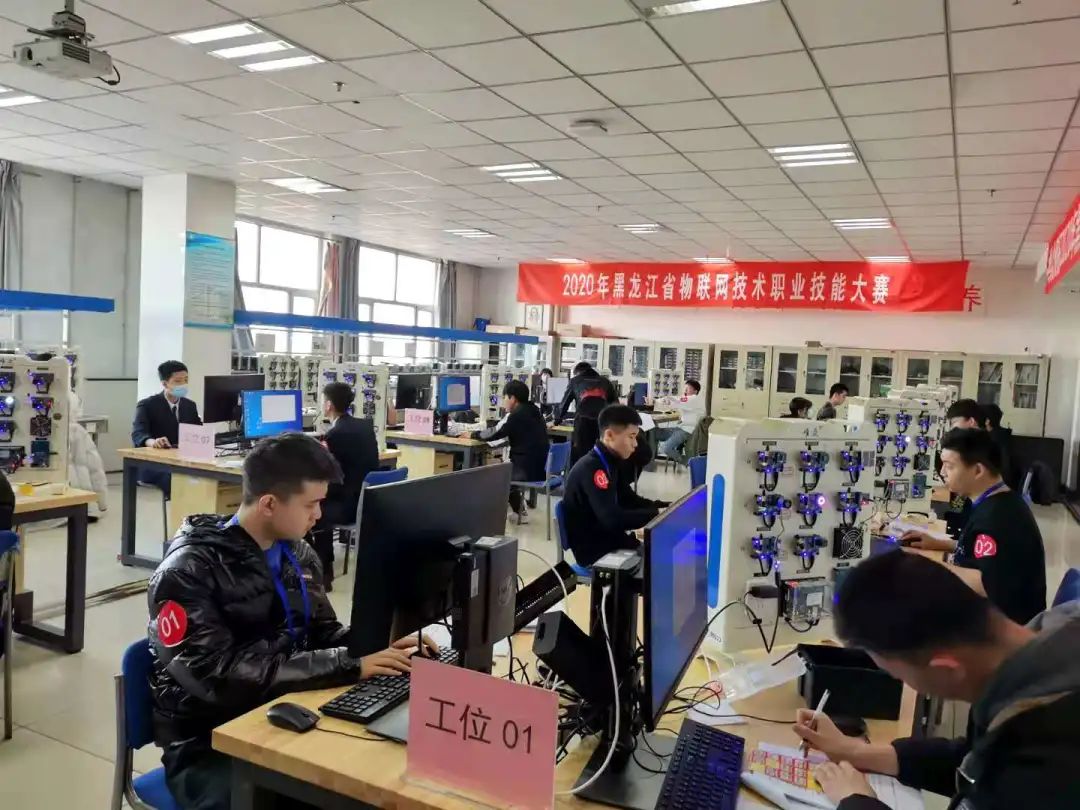

本設備承擔《2020年黑龍江省物聯網技術職業技能大賽》硬件環境搭建

2020年黑龍江省物聯網技術職業技能大賽2020年黑龍江省物聯網技術職業技能大賽

本設備承擔《2019年湖北省職業院校技能大賽（高職組）物聯網技術應用賽項》硬件環境搭建

2019年湖北省職業院校技能大賽（高職組）物聯網技術應用賽項2019年湖北省職業院校技能大賽（高職組）物聯網技術應用賽項

實訓室案例

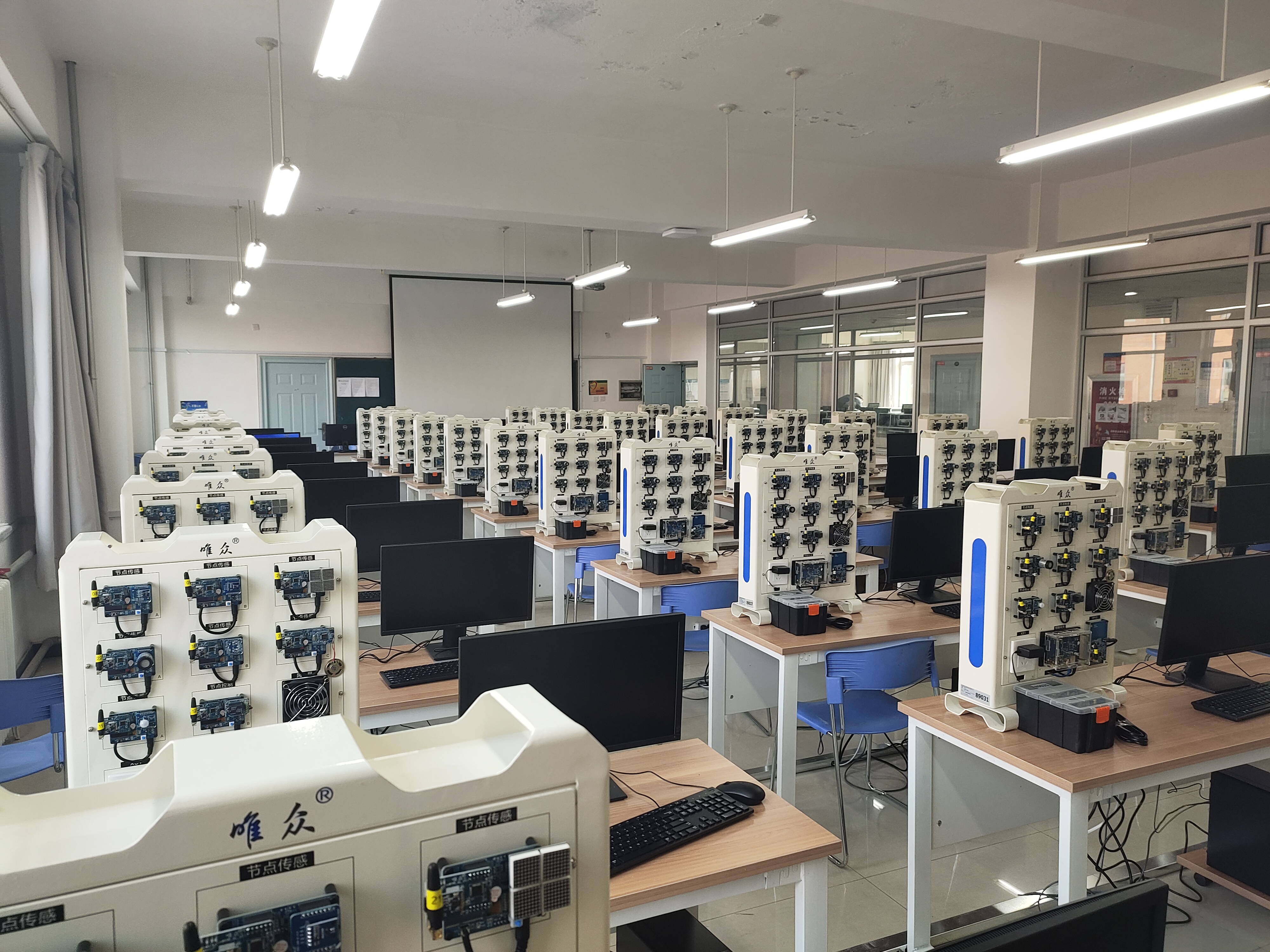

2020內蒙古機電職業技術學院嵌入式實訓室

2020內蒙古機電職業技術學院嵌入式實訓室
