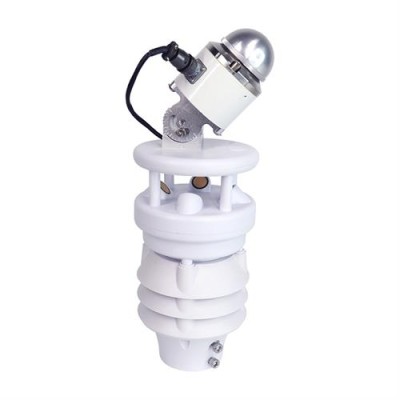

XF500S-CWB 緊湊型氣象站

產品簡介

XF500S-CWB 緊湊型氣象站是一款應用于光伏電站、新能源監測領域的儀器。產品創新性地將光伏電站運維管理需要監測的各項氣象參數集成到一個結構中，可同時測量：大氣溫度、相對濕度、組件溫度、風速、風向、大氣壓力、太陽總輻射POA、總輻射日累計輻射量。

通過一個RS485接口與光伏逆變器相連接，可實現替代傳統的RYQ-3型光伏環境監測儀。

應用領域

· 氣象監測       · 微型環境監測      · 網格化環境監測   · 農業氣象監測

· 交通氣象監測   · 光伏環境監測      · 風力發電氣象監測

產品特點

· 小型化              · 高集成度

· 低功耗              · 模塊化，無移動部件

· 方便安裝            · 支持?jǐn)U展參數測量

· 熱電堆原理測量太陽輻射   · 防護罩特殊工藝隔熱處理

· 免費的測試軟件（XF_PcSoftV1.0向您的專屬銷售人員索取）

產品技術參數

監測參數 測量范圍 精度 分辨率 采樣頻率

環境溫度 -40-85℃ ±0.3℃@25℃ 0.01℃ 1HZ

相對濕度 0-100*RH ±3%RH（10-90%RH，無凝露） 0.01%RH 1HZ

組件溫度 -20℃～+80℃ ≤ ±0.2℃ 0.1℃ 1HZ

風速 0-60m/s ±（0.3+0.03V）M/S；V≤30M/S

±（0.3+0.05V）M/S;V＞30M/S v為風洞內的標準風速值 0.01m/s 4HZ

風向 0-359.9° ±3°（風速=10m/s時） 0.1° 4HZ

大氣壓力 500-1100hPa ±0.5hPa（25℃，950-1100hPa） 0.1hPa 1HZ

太陽輻射 0~2000W/m2 ≤ ±3% 1W/m2 1HZ

總輻射累積量 0-65MJ 測量精度：5% 0.001MJ 更新周期：1min

工作溫度 -40℃—80℃

輸出信號 標準產品為RS485接口，ModbusRTU；

可定制SDI-12(需另購)

zui高輸出頻率 被動模式：1/S  主動模式：1/min

供電 DC-30V

太陽輻射表調節盤 0-60°范圍可調（通用標準選40°）

防護等級 IP65

固定方式 套筒式（可選配轉接件，需另購；詳見配套轉接件）

固定支架 標準產品無，可選配1.5米、1.8米支架（需另購）

線纜 3米（可選配10米線纜，需另購）

備注 XF500S-CWB型一體式光伏環境監測儀標配TBQ-2C-D型熱電值原理總輻射表（二級表），用戶可選配EKO/MS-802(Class A)、MS-60（Class B）、MS-40（Class C）型總輻射表；

Kipp&Zonen/CMP6（Class B）、CMP10（Class A）型總輻射表

名詞解釋?zhuān)?/p>

Class A/B/C 依據ISO9060:2018 世界氣象組織總輻射表標準劃定的等級標準；

二級表：依據GBT19565-2017 總輻射表國家標準

XF_PcSoftV1.0：耘農智慧公司針對XF系列緊湊型氣象站開發的上位機讀取軟件。

  ?規格可能更新不預先通知

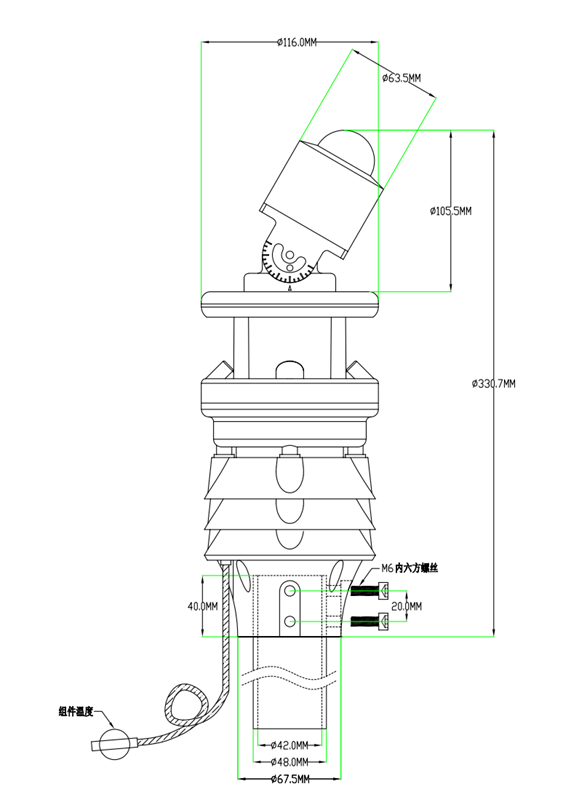

產品尺寸

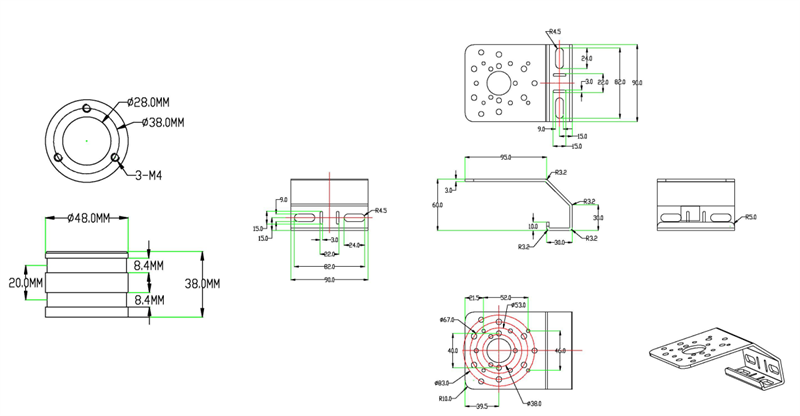

配套轉接件

      法蘭盤固定方式：

         折彎板固定方式：

MODBUS RTU通訊協議（適用于緊湊型氣象站XF500S-CWB）

波特率：9600

數據位：8

停止位：1

校驗位：無

1.1 CRC說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

以下說明中，假定系統地址0xFF（系統缺省地址為FF）

1.2 返回錯誤碼規定：

系統對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出100ms后收不到返回?cái)?shù)據時認為發出指令失敗，可重新發送指令。

2.1 標準MODBUS 寄存器說明

    特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，系統的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求

寄存器地址：用功能碼 04 讀

地址 操作 內容 備注

0x0001 只讀 空氣溫度，加40放大100倍的16進制數，如0x1B00表示6912/100-40=29.12℃

0x0002 只讀 空氣濕度，放大100倍的16進制數，如0x1603表示5635/100=56.35%

0x0003 只讀 大氣壓強，放大10倍的16進制數，如0x2784表示10116/10=1011.6hPa

0x0004 只讀 風速，放大10倍的16進制數，如0x0025表示37/10=3.7m/s

0x0005 只讀 風向，放大10倍的16進制數，如0x0114表示276/10=27.6° 北為0°

0x0006 只讀 組件溫度，加20放大100倍的16進制數，如0x0A52表示2642/100-20=6.42℃

0x0007 只讀 總輻射，16進制數，如0x0016表示22W/㎡

0x0008 只讀 總輻射累積量, 放大1000倍的16進制數，如 0x086C表示2.156 MJ/m2

0x0009 只讀 直接輻射，16進制數，如0x0017表示23W/㎡

0x000A 只讀 直接輻射累積量, 放大1000倍的16進制數，如 0x086D表示2.157 MJ/m2

0x000B 只讀 散射輻射，16進制數，如0x0018表示24W/㎡

0x000C 只讀 散射輻射累積量, 放大1000倍的16進制數，如 0x086E表示2.158 MJ/m2

0x000D 只讀 斜面輻射，16進制數，如0x0019表示25W/㎡

0x000E 只讀 斜面輻射累積量, 放大1000倍的16進制數，如 0x086F表示2.159 MJ/m2

0x000F 只讀 日照時數，放大10倍的16進制數, 如0x001F表示3.1h

0x0010 只讀 雨量，放大10倍的16進制數，如0x0025表示37/10=3.7mm

內部寄存器：用功能碼 04 讀；

地址 操作 內容 備注

0x0000 讀寫 系統地址，范圍0x01-0xFF（十進制），出廠設置為0xFF

注：地址部分的數據為16進制表示，例：地址20（十進制）讀寫值為0x14

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（16個實時數據）命令

發送：FF 04 00 01 00 10 B5 D8

FF 04 00   01 00   10 B5 D8

系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：FF 04 20 1B 00 16 03 27 84 00 25 01 14 0A 52 00 16 08 6C 00 17 08 6D 00 18 08 6E 00 19 08 6F 00 1F 00 25 A4 5E

返回?cái)?shù)據含義：

FF 04 20 1B 00 16 03 27 84 01 14 00 25 0A 52 00 16 08 6C 00 17 08 6D 00 18 08 6E 00 19 08 6F 00 1F 00 25 A4 5E

系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位

數據段依次為

空氣溫度：0x1B00/100-40=29.12℃

空氣濕度: 0x1603/100=56.35%

大氣壓強:0x2784/10=1011.6hPa

風速:    0x0025/10=3.7m/s

風向:    0x0114/10=27.6°

1#組件溫度:0x0A52/100-20=6.42℃

總輻射: 0x0016=22W/㎡

總輻射累積量: 0x086C/1000=2.156 MJ/m2

直接輻射: 0x0017=23W/㎡

直接輻射累積量:0x086D/1000=2.157 MJ/m2

散射輻射:0x0018=24W/㎡

散射輻射累積量:0x086E/1000=2.158 MJ/m2

斜面輻射:0x0019=25W/㎡

斜面輻射累積量:0x086F/1000=2.159 MJ/m2

日照時數:0x001F/10= 3.1h

雨量：0x0025/10=3.7mm

每個數據占兩個字節，保留位用00 00 補齊。

2、讀取地址寄存器命令

發送：00 03 00 00 00 01 85 DB

00 03 00 00 00   01 85 DB

功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：00 03 02 00 01 44 44

00 03 02 00 01 44 44

功能碼 數據段的字節數量 數據段數據 CRC16校驗位

數據段數據為0x0001 =01   表示系統地址01

3、修改內部寄存器（系統地址）命令（把地址改為0x33）

發送：00 06 00 00  00 33 C8 0E

00 06 00   00 00 33 C8 0E

功能碼 寄存器地址 新地址 CRC16校驗位

回答：00 06 00 00  00 33 C8 0E  （表示修改成功）

00 06 00 00 00  33 C8 0E

功能碼 起始地址 新地址 CRC16校驗位

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
