產品簡介

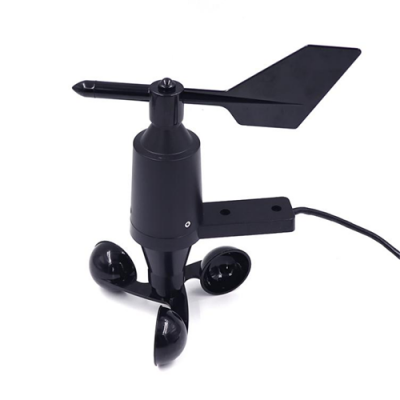

一體風速風向傳感器是邯鄲耘農推出的高性價比機械式測風儀，可同時測量風速和風向，采用數字量輸出接口。風杯采用傳統三風杯結構，選用PC材料，強度高，啟動好；杯體經動態平衡處理具有更好的平衡性，內置信號處理單元能根據用戶需求輸出相應風速信號，風向采用大風標設計理念可以有效獲得外部環境信息，殼體采用ASA材料，具有良好的防腐、防侵蝕等特點，能夠保證儀器長期使用無銹琢現象，同時配合內部順滑的軸承系統，確保了信息采集的精確性。

產品可廣泛用于氣象、農業、環境、機場、港口、實驗室及交通等領域。

產品特點

※ 量程：0-60m/s ，分辨率0.28m/s（脈沖對應數）

※ 量程：0-359.9°

※ 防電磁干擾處理

※ 采用高性能進口軸承，轉動阻力小，測量精確

※ ASA外殼，機械強度大，硬度高，不變色可長期使用于室外

※ 設備結構及重量經過精心設計及分配，轉動慣量小，響應靈敏

※ 輸出方式：RS485(ModBusRTU)

技術參數

風速

量    程0-60m/s

監測原理霍爾原理

精    度 ±(0.3±0.03V) m/s

分 辨 率 0.3 m/S

啟動風速≤0.6m/s

風向

測量范圍0-360°

監測原理霍爾原理

精      度±3°

分辨率0.1°

啟動風速≤0.8m/s

響應時間＜1S

供電電壓DC12V-DC24V

功    耗 ≤200mW

環境溫度-20-80℃

工作濕度0-100 %RH

輸出方式RS485（ModBusRTU）

MODBUS RTU通訊協議

傳感器默認串行通訊，參數：9600，n，8,1。

傳感器默認地址為0xFF。

 1、讀數據指令

發送：FF 03 00 00 00 02 D1 D5

FF0300  0000  02D1  D5

傳感器地址功能碼寄存器起始地址寄存器數量CRC16校驗位

回復：FF 03 04 01 60 03 84 E4 8D

FF030401 6003 84E4 8D

傳感器地址功能碼數據長度風速數據風向數據CRC16校驗位

數據解析：

0x0160 = 0x01 * 256 + 0x60= 352。

風速 = 352/100 =3.52 m/s。

0x0384 = 0x03 * 256 + 0x84=900。

風向 = 900/10 =90.0°

2、讀取傳感器地址指令

發送：00 03 00 00 00 01 85 DB

000300 0000 0185 DB

保留地址功能碼寄存器地址寄存器數量CRC16校驗位

回復：00 03 02 00 FF C5 C4

00030200 FFC5 C4

保留地址功能碼數據長度地址數據CRC16校驗位

地址數據為0x00FF，表示傳感器地址為0xFF，當前傳感器地址取值范圍為0x01-0xFF，其中0xFF為默認地址。

3、修改傳感器地址指令（改為0x01）

發送：00 06 00 00 00 01 49 DB

000600 0000 0149 DB

保留地址功能碼寄存器地址傳感器新地址CRC16校驗位

回復：00 06 00 00 00 01 49 DB

000600 0000 0149 DB

保留地址功能碼寄存器地址傳感器新地址CRC16校驗位

回復與發送數據相同，表示地址修改成功，當前傳感器地址為0x01。

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
