6、IGCT測試設備
功率器件

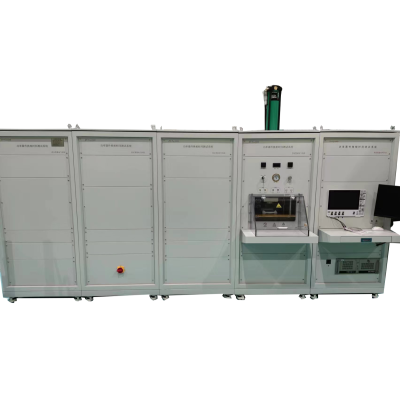

換向時間測試設備






系統概述：
功率半導體換向時間測試臺，主要由可調的正向?qū)娏鳌⒖烧{(diào)的反向電壓等電路組成，及信號采集、恒溫壓機等組成。工作方式為自動，氣動。操作簡單，界面友好，且可重復性好。
電路換相關斷時間定義為外部切換主電路后，通態電流降至零瞬間，和器件能承受而不致轉折的斷態電壓急劇上升過零或z早的低的正值瞬間之間的時間間隔。其測試原理是在反向恢復測試后施加特定電壓上升率的再加電壓，調整電壓和電流的間隔時間找到臨界值，讀出電流下降到零點到電壓上升到零點的時間。
測試的電壓和電流波形同時被采集到示波器，并由示波器與工控機直接通訊，工控機能對波形進行采集及分析，可將測試結果轉化為相應的文檔（EXCEL）處理。將采集數據傳輸給計算機，計算機經過處理計算后，將測試數據以表格形式顯示并可進行編輯和打印。

系統單元及參數條件：
序號 項目 參數 備注
1 換向關斷時間測試 正向電流范圍 200-5000A
分辨率10A，精度滿量程±3%
電流下降率 1.5A/μs、4A/μs、10A/μs、40A/μs、100A/μs 1.5A/μs只能在1000A以下
100A/μs很難實現
*反向電壓 250V、500V、1000V、3750V
反向電流測量范圍 2500A
反向恢復時間測量時間 2000μs
反向恢復電荷測量范圍 200-30000μC
正向電流寬度 2-5ms
積分設定時間范圍 10-2000μs
再加電壓幅值 1000V-8500V；
分辨率10V，精度滿量程±3% 電壓高器件很難選建議還是用800V-4500V電源范圍；

反向電壓幅值 100-250V，連續可調
*dv/dt范圍 10V/μs-500V/μs；連續可調，分辨率10V/μs 這個做連續的成本太高
建議分檔：10、50、100、200、500V/us,
再加電流 ≥100A 建議≥50A
關斷時間測量范圍 10μs-1500μs
2 數據采集和處理單元 示波器 帶寬不低于350MHz，采樣率不低于2.5Gs/s s's已采購帶寬350M
電壓采集 量程、帶寬滿足陽極電壓、門極電壓測試需求
電流采集 量程、帶寬滿足陽極電流、門極電流測試需求
3 其他要求 *安全防護要求 高壓測試前可選低壓預測試驗證系統安全及連接良好、完備的人身安全防護、測試結束電容自動放電、測試過程中短路保護（非短路測試）、被測器件防爆保護
試品控制方式 光纖控制

注：以上參數能夠同時實現并獨立可調同時能夠測試反向恢復電荷Qrr、Qra，反向恢復電流IRM、反向恢復時間trr、ta，tb，s（軟度因子），恢復能量Eoff。
