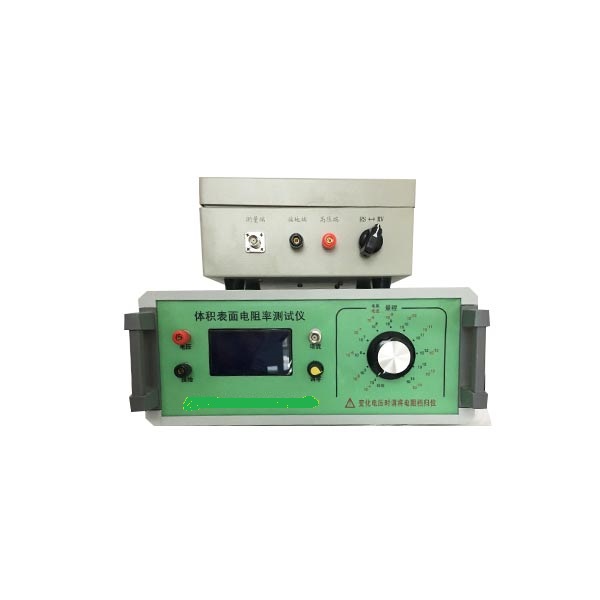

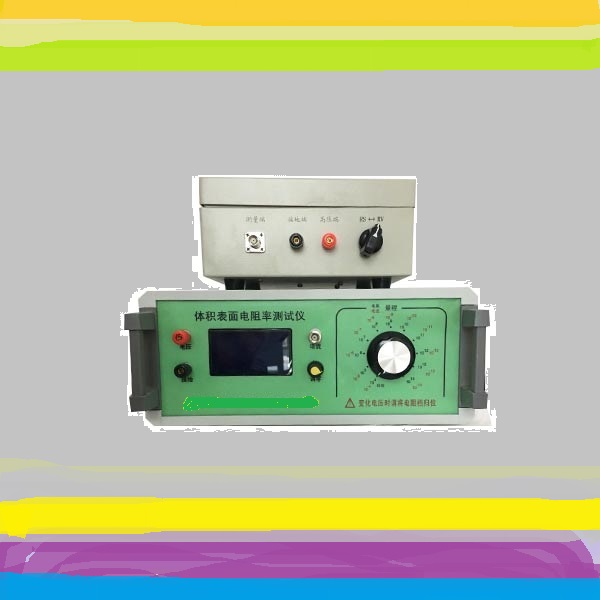

國產直流體積電阻率測試儀  符合標準

國產直流體積電阻率測試儀  高溫塑料薄膜電阻率測定儀恒溫范圍選擇方法

鉑薄膜RTD 高可測850℃，但塑料薄膜基材通常承受不了這么高溫度。這說明恒溫范圍選擇要先考慮材料耐溫性，而非儀器極限值。

比如聚酰亞胺薄膜通常不超過400℃，而PE薄膜測試溫度可能只需80-120℃。

需要分三個維度建議：材料特性（分解溫度/相變點）、測試目的（質量控制/科研）、環境要求（氣氛保護）。尤其要提醒用戶注意

GB/T 1410標準中要求的預處理溫度和時間，這些都會影響恒溫范圍設定。

選擇高溫塑料薄膜電阻率測定儀的恒溫范圍需綜合材料特性、測試標準及儀器性能，具體方法如下：

 一、根據材料特性選擇材料耐溫上限?

常見塑料薄膜（如PI、PET、PEI）的軟化點通常為 ?200℃~400℃?，測試溫度應低于材料分解溫度 ?20~50℃?，避免形變或性能劣化影響

數據準確性。

例如：聚酰亞胺（PI）薄膜建議恒溫范圍 ?≤350℃?。

?相變點或玻璃化轉變溫度（Tg）?

測試溫度需覆蓋材料關鍵相變點（如Tg、熔點），例如研究導電薄膜時需包含 ?室溫~200℃? 區間以觀察電阻率突變。

二、匹配測試標準與實驗目的標準規范要求?

GB/T 10518-2006 規定絕緣材料高溫電阻測試需在 ?100℃~500℃? 范圍進行。

ASTM D257 建議測試溫度至少比材料 高使用溫度高 ?25℃?。

?功能需求?

若需研究溫度-電阻率曲線，恒溫范圍應覆蓋 ?材料 低工作溫度至 高失效溫度?（如 ?-70℃~300℃?）。

僅需高溫點測試（如150℃質量控制），可選單點恒溫機型。

? 三、儀器性能關鍵參數

?溫控范圍與精度?

優先選擇寬溫域機型：如 ?GDW-500?（?-160℃~500℃?）或 ?HTIM-1000?（真空/氣氛環境）。

控溫精度需 ?≤±0.5℃?（如GDW-500），避免波動導致阻值漂移。

?溫場均勻性?

樣品區域溫差應 ?<±2℃?，確保薄膜受熱均勻。可通過紅外熱成像驗證設備溫場分布。

四、操作限制與風險規避

?儀器工作環境約束?

多數電阻率測試儀主機僅適應 ?0℃~40℃? 環境，高溫測試需外接獨立溫控腔體（如GDW-500的液氮制冷系統）。

?樣品預處理要求?

高溫測試前需在目標溫度下恒溫 ?≥30分鐘?，消除熱歷史效應。

選型推薦表

?材料類型? ?建議恒溫范圍? ?? ?關鍵優勢?

?通用塑料薄膜? 室溫~300℃  性價比高，操作簡便

?耐高溫薄膜? -70℃~500℃  寬溫域，液氮制冷，精度±0.5℃

?導電/半導體膜? 真空環境~600℃  鉑電極防氧化，支持氣氛控制

?注?：極端條件測試（如>500℃）需定制設備，并確認電極材料（如鉑金）與夾具的耐溫性

適用場景對比?

頻率適用范圍?

一,概述

既可測量高電阻,又可測微電流。采用了美國Intel公司的大規模集成電路,使儀器體積小,重量輕準確度高。數字液晶直接顯示電阻值和電流。量限從1×104Ω ～1×1018 Ω,是目前國內測量范圍 寬,準確度 高的數字超高阻測量儀。電流測量范圍為2×10-4 ～1×10-16Ａ。機內測試電壓10V/50V/100V/250V/500V/1000V任意可調。本儀器具有精度高,顯示迅速,性好穩定,讀數方便. 適用于橡膠,塑料,薄膜,地毯,織物及粉體,液體,及固體和膏體形狀的各種絕緣材料體積和表面電阻值的測定。

二,主要特點

電阻測量范圍寬 1×104Ω ～1×1018Ω

電流測量范圍為 2×10-4Ａ ～1×10-16Ａ

體積小,重量輕,準確度高

電阻,電流雙顯示

性能好穩定,讀數方便

所有測試電壓(10V/50V/100/250/500/1000V) 測試時電阻結果直讀,免去老式高阻計在不同測試電壓下或不同量程時要乘以系數等使用不便的麻煩,使測量超高電阻就如用萬用表測量普通電阻樣簡便。本儀器既能測超高電阻又能測微電流，具有精度高,顯示迅速,性好穩定,讀數方便等特點

三,技術指標

1,電阻測量范圍： 0.01×104Ω ～1×1018Ω。

2,電流測量范圍為： 2×10-4A～1×10-16A

3,顯 示 方 式：數字液晶顯示

4,內置測試電壓： 10V ,50V,100V,250,500,1000V

5,基本準確度：1% (*注)

6,使用環境： 溫度：0℃～40℃,相對濕度<80%

7,機內測試電壓： 10V/50V/100/250/500/1000V 任意切換

8,供電形式： AC 220V,50HZ,功耗約5W

9,儀器尺寸： 285ｍｍ× 245ｍｍ× 120 mm

10,質量： 約5KG

什么是電阻率？

　　電阻跟導體的材料、橫截面積、長度有關。

　　導體的電阻與兩端的電壓以及通過導體的電流無關。

　　導體電阻跟它長度成正比，跟它的橫截面積成反比．

　　(1)定義或解釋

　　電阻率是用來表示各種物質電阻特性的物理量。用某種材料制成的長為1米、橫截面積為1mm2米。的導體的電阻，在數值上等于這種材料的、電阻率。

　　(2)單位

　　在國際單位制中，電阻率的單位是歐姆·米。一般常用的單位是歐姆·毫米2／米。

　　(3)說明

　　①電阻率ρ不僅和導體的材料有關，還和導體的溫度有關。在溫度變化不大的范圍內，幾乎所有金屬的電阻率隨溫度作線性變化，即ρ=ρo(1+at)。式中t是攝氏溫度，ρo是O℃時的電阻率，a是電阻率溫度系數。

　　②由于電阻率隨溫度改變而改變，所以對于某些電器的電阻，必須說明它們所處的物理狀態。如一個220V

　　100W電燈燈絲的電阻，通電時是484歐姆，未通電時只有40歐姆左右。

　　③電阻率和電阻是兩個不同的概念。電阻率是反映物質對電流阻礙作用的屬性，電阻是反映物體對電流阻礙作用的屬性。

?電橋法和諧振法的區別：

電橋法主要在中提到，核心是通過橋路平衡原理測量相位差，適合中低頻段測試。

諧振法在描述較多，利用LC回路諧振特性，更適合高頻場景。

用戶可能特別關注應用場景的區別，這在實際工作中很重要。比如電力設備檢測常用電橋法（如西林電橋），而高頻電路基板測試可能選諧振法。需要強調頻率適用性這個關鍵差異點。

注意到提到兩種方法在測量誤差來源上也有本質區別：電橋法受雜散電容影響大，諧振法更怕頻率波動。這點對用戶評估測量精度應該很有價值。

準備用對比表格呈現核心差異，從原理到應用場景全面覆蓋。表格后補充典型應用示例會更直觀，比如電力絕緣子測試（電橋法）和微波介質諧振器測試（諧振法）的具體場景。

需要特別注意引用規范：每個技術點都要標注來源，且避免集中標注。比如電橋法的頻率范圍標注，諧振法的定位能力標注，分散在相應句子后。

用戶沒有要求特別詳細的原理描述，所以無需展開數學公式，重點突出工程應用差異。不過要提一句溫度適應性（提到電橋法對溫濕度敏感），這對戶外檢測場景很重要。

關于儀器返廠維修：1、維修維護全面 ：設備損壞后，使用者往往對設備損壞情況描述不清、不全面，經常會出現技術人員到達現場之后，發現工具不全或者零配件需要更換卻沒有提前準備零配件，常常會造成被動或者維修遲緩的局面，耽誤客戶使用。設備返廠維修，廠內零配件及工具齊全，技術人員在維修設備同時，按照公司要求會利用廠內設施為返廠的設備做系統的維護，將一些細微的毛病及早解決。2、響應速度快 ：設備損壞后，我們即使以 的速度為您安排相關的技術人員出差，也要走流程等待技術部門安排具體的人員出差，往往需要一定時間。有時因為技術人員連續出差，耽擱在某地，偶爾還會耽誤與客戶提前約定好的時間。 現在物流快遞行業發達，全國各地運輸都很快捷方便，返廠維修往往能更省事省力。
