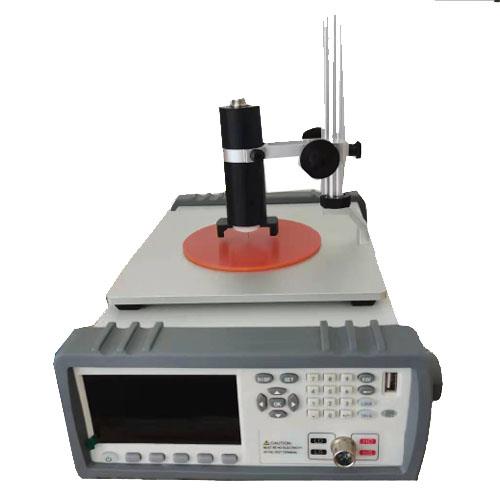

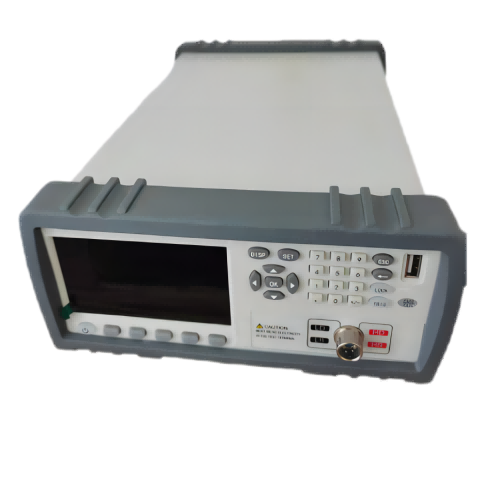

雙極板碳氈接觸電阻測試儀

  高溫四探針電阻率測試儀

一.概述：

雙極板碳氈接觸電阻測試儀  采用四探針雙電組合測量方法測試方阻和電阻率系統與高溫箱結合配置高溫四探針測試探針治具與PC軟件對數據的處理和測量控制，解決半導體材料的電導率對溫度變化測量要求，軟件實時繪制出溫度與電阻，電阻率，電導率數據的變化曲線圖譜，及過程數據值的報表分析.

二.適用行業：:

用于：企業、高等院校、科研部門對導電陶瓷、硅、鍺單晶（棒料、晶片）電阻率、測定硅外延層、擴散層和離子注入層的方塊電阻以及測量導電玻璃（ITO）和其它導電薄膜等新材料方塊電阻、電阻率和電導率數據.

雙電測四探針儀是運用直線四探針雙位測量。設計參照單晶硅物理測試方法并參考美國A.S.T.M標準。

三.型號及參數：

標準配置外訂購明細：

末電阻率測試儀是材料科學和工業質檢中的關鍵設備，其核心特點可歸納為以下五個方面：

一、高精度測量與寬量程覆蓋

二、自動化與智能化功能

自動極性切換：正/負電流輸出與電壓測量自動完成，減少人工干預。

實時數據圖譜分析：PC軟件同步顯示壓強-電阻率變化曲線、壓實密度曲線，支持數據導出與報表生成?47。

壓力與厚度聯動控制：壓力范圍 高達200 kg–1噸，厚度測量精度±0.1 mm，可定制模具尺寸（如內徑16–163 mm）。

三、模塊化配置與兼容性

測試模式可選：支持四探針法（符合GBT 30835-2014鋰電材料標準）和四端子法（符合GB/T 24521-2009）。

模具靈活選配：標配模具內徑通常為16–30 mm，可定制特殊規格（如163 mm大尺寸模具）。

擴展接口豐富：配備USB/232通訊接口，連接計算機、打印機等外部設備。

四、多場景應用適配

應用領域 典型材料 測試需求

新能源電池 磷酸鐵鋰、硅碳負極、石墨烯 壓實密度與電阻率同步分析

炭素與冶金 石油焦、無煙煤、金屬粉末粒度45–55目標準篩分

五、智能化操作與維護設計

一鍵校準與清零：內置校準按鍵，簡化操作流程。

安全防護機制：配備過載報警、機械損傷警示及防水設計。

低維護需求：外置吸塵處理裝置（如FT-301系列），減少粉末殘留影響?。

 總結

粉末電阻率測試儀通過?寬量程覆蓋?、?自動化分析?及?模塊化擴展?，滿足從鋰電池材料研發到絕緣粉體質檢的多元需求。其核心優勢在于將電阻率與壓實密度等參數關聯分析，為材料性能優化提供關鍵數據支撐?

以下為此儀器的標準：

GB1410固體絕緣材料體積電阻率和表面電阻率試驗方法

1、范圍

本標準規定了固體絕緣材料體積電阻率和表面電阻率的試驗方法。這些試驗方法包括對固體絕緣材料體積電阻和表面電阻的測定程序及體積電阻率和表面電阻率的計算方法。

體積電阻和表面電阻的試驗都受到下列因素影響：施加電壓的大小和時間；電極的性質和尺寸；在試樣處理和測試過程中周圍大氣條件和試樣的溫度、溫度。

2、規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的新版本。凡是不注日期的引用文件，其新版本適用于本標準。

3、定義

下列定義適用于本標準。

3.1

體積電阻volume resistance

在試樣兩相對表面上放置的兩電極間所加直流電壓與流過這兩個電極之間的穩態電流之商，不包括沿試樣表面的電流，在兩電極上可能形成的極化忽略不計。

注：除非另有規定，體積電阻是在電化一分鐘后測定。

表面電阻率surface resistivity

在絕緣材料的表面層里的直流電場強度與線電流密度之商，即單位面積內的表面電阻。面積的大小是不重要的。

注：表面電阻率的SI單位是0。 實際上有時也用 “歐每平方單位”來表示。

3.5

電極electrodes

電極是具有一定形狀、尺寸和結構的與被測試樣相接觸的導體。

注：絕緣電阻是加在與試樣相接觸的兩電極之間的直流電壓與通過兩電極的總電流之商。絕緣電阻取決于試樣的

表面電阻和體積電阻（見GB/T10064一一2006）。

4、意義

4.1通常，絕緣材料用于將電氣系統的各部件相互絕緣和對地絕緣；固體絕緣材料還起機械支撐作用。對于這些用途，一般都希望材料具有盡可能高的絕緣電阻，有均勻一致的、得到認可的機械、化學和耐熱性能。表面電阻隨濕度變化很快，而體積電阻隨溫度變化卻很慢，盡管其 終的變化也許較大。

4.2體積電阻率能被用作選擇特定用途絕緣材料的一個參數。電阻率隨溫度和捏度的變化而顯著變 化，因此在為一些運行條件而設計時必須對其了解。體積電阻率的測量常被用于檢查絕緣材料生產是否始終如一，或檢測能影響材料質量而又不能用其他方法檢測到的導電雜質。

4.3當一直流電壓加在與試樣相接觸的兩電極之間時，通過試樣的電流會漸近地減小到）個穩定值。電流隨時間的減小可能是由于電介質極化和可動離子位移到電極所致。對于體積電阻率小于 m的材料，其穩定狀態通常在一分鐘內達到，因此，經過這個電化時間后測定電阻。對于體積電阻率較高的材料，電流減小的過程可能會持續到幾分鐘、幾小時、幾天甚至幾星期。因此對于這樣的材 料，采用較長的電化時間，且如果合適，可用體積電阻率與時間的關系來描述材料的特性。

4.4由于或多或少的體積電導總是要被包括到表面電導測試中去，因此不能而只能近似地測量表面電阻或表面電導。測得的值主要反映被測試樣表面污染的特性。而且試樣的電容率影響污染物質的 沉積，它們的導電能力又受試樣的表面特性所影響。因此，表面電阻率不是一個真正意義的材料特性， 而是材料表面含有污染物質時與材料特性有關的一個參數。

某些材料如層壓材料在表面層和內部可能有很不同的電阻率，因此測量清潔的表面的內在性能是有意義的。應完整地規定為獲得一致的結果而進行清潔處理的程序，并要記錄清潔過程中海劑或其他因素對于表面特性可能產生的影響。

表面電阻，特別是當它較高時，常以不規則方式變化，且通常非常依賴于電化時間。因此，測量時通常規定一分鐘的電化時間。

6、測量方法和度

6.1方法

測量高電阻常用的方法是直接法或比較法。

直接法是測量加在試樣上的直流電壓和流過它的電流（伏安法）而求得未知電阻。

比較法是確定電橋線路中試樣未知電阻與電阻器已知電阻之間的比值，或是在固定電壓下比較通過這兩種電阻的電流。

附錄A給出了描述這些原理的例子。

伏安法需要一適當精度的伏特表，但該方法的靈敏度和度主要取決于電流測量裝置的性能，該裝置可以是一個檢流計或電子放大器或靜電計。

電橋法只需要一靈敏的電流檢測器作為零點指示器，測量度主要取決于已知的橋臂電阻器，這些橋臂電阻應在寬的電阻值范圍內具有高的精密度和穩定性。

電流比較法的度取決于已知電阻器的度和電流測量裝置，包括與它相連的測量電阻器的穩定度和線性度。只要電壓是恒定的，電流的確切數值并不重要。

對于不大于1011Ω的電阻，可以按照11.1用檢流計采用伏特計一安培計法來測定其體積電阻率。 對于較高的電阻，則推薦使用直流放大器或靜電計。

在電橋法中，不可能直接測量短路試樣中的電流（見11.1）。

利用電流測量裝置的方法可以自動記錄電流，以簡化穩態測試過程（見11.1）。

現己有測量高電阻的一些專門的線路和儀器。只要它們有足夠的度和穩定度，且在需要時能使試樣短路并在電化前測量電流者，均可使用。

6.2度

6.3保護

組成測量線路的絕緣材料，好應具有與被試材料差不多的性能。試樣的測量誤差可以由下列原因產生：

a)外來寄生電壓引起的雜散電流，通常不知道它的大小，并具有漂移的特點；

b)具有未知而易變的電阻值的絕緣與試樣電阻、標準電阻器或電流測量裝置的不正常的分路。 使線路所有部分在使用狀態下有盡可能高的絕緣電阻來近似地修正這些影響因素。這種做法可能導致測試設備很笨重，而又不足以測量高于幾百兆歐的絕緣電阻。較為滿意的修正方法是使用保護技術來實現。

保護就是在所有關鍵的絕緣部位插入保護導體，保護導體截住所有可能引起誤差的雜散電流。這些保護導體聯接在一起，組成保護系統并與測量端形成蘭端網絡。當線路聯接恰當時，所有外來寄生電壓產生的雜散電流被保護系統分流到測量電路以外，任一測量瑞到保護系統的絕緣電阻與一電阻低得多的線路元件并聯，試樣電阻僅限于兩測量端之間。采用這個技術可大大地減小誤差概率。圖1為使 用保護電極測量體積電阻和表面電阻的基本線路。

圖5和圖7給出了電流測量法中保護系統的使用方法，圖中指出保護系統接到電源和電流測量裝 置的連接點。圖6表示惠斯登電橋法，其保護系統接到兩個較低電阻值的橋臂的連接點上。在所有情況下，保護系統必須完善，包括對測試人員在測量時操作的任何控制儀器的保護。

在保護端和被保護端之間所存在的電解電動勢、接觸電動勢或熱電動勢較小時，均能被補償掉，使這樣的電動勢在測量中不會引人顯著的誤差。

在電流測量法中，由于電流測量裝置與被保護端和保護系統之間的電阻并聯可能產生誤差，因此，這個電阻宜至少為電流測量裝置電阻的10倍，好為100倍。在有些電橋法中，保護端和測量端具有 大致相同的電位，不過電橋中的→個標準電阻器與不保護端和保護系統之間的電阻是并聯的。這個電 阻應至少為標準電阻的10倍，好為100倍。

為確保設備的操作令人滿意，應先斷開電源和試樣的連線進行一次測量。此時，設備應在它的靈敏度許可范圍內指示出元窮大的電阻。如果有一些己知電阻值的標準電阻，則可用來檢查設備運行是否良好。
