軸瓦作為機械設備中傳遞載荷、減少摩擦的關鍵部件，長期運行后易因磨損、疲勞剝落等問題失效。傳統更換新軸瓦的方式成本高、周期長，而激光淬火修復加工技術憑借高精度、低損傷、高效節能的優勢，成為軸瓦修復領域的主流解決方案。本文將從技術原理、加工流程、核心優勢、適用場景及注意事項五個維度，全面解讀該技術的應用價值。

　　一、技術原理：精準調控的 “表面強化魔法”

　　激光淬火修復加工的核心是利用高能量密度激光束(通常為 CO?激光或光纖激光)對軸瓦磨損或失效表面進行局部加熱。其原理可分為三個關鍵階段：

　　快速加熱階段：激光束聚焦于軸瓦待修復區域，在極短時間內將表面溫度提升至材料相變臨界點以上，但不熔化基材，避免熱變形;

　　自激冷卻階段：激光束移開后，高溫區域通過軸瓦自身基材的熱傳導快速冷卻，促使表面金屬形成細小的馬氏體或貝氏體組織，大幅提升硬度與耐磨性;

　　微熔修復階段：針對輕微磨損或劃痕，可通過微調激光參數，使表面極薄一層材料微熔，填補微小缺陷，實現 “修復 + 強化” 一體化。

　　該過程中，激光能量可通過數控系統精準控制，確保加熱區域的深度、范圍與硬度均勻，避免對軸瓦內部組織和尺寸精度造成影響。

　　二、標準加工流程：從檢測到驗收的全閉環控制

　　軸瓦激光淬火修復需遵循嚴格的流程規范，確保修復后性能達到甚至超過新件標準，具體步驟如下：

　　1. 前期檢測與評估

　　外觀與尺寸檢測：通過卡尺、千分尺或三坐標測量儀，檢測軸瓦內徑、外徑、厚度及磨損量，確定修復區域范圍;

　　材質分析：采用光譜分析儀確認軸瓦基材，避免激光參數與材質不匹配導致開裂;

　　缺陷排查：利用滲透檢測或超聲檢測，檢查軸瓦是否存在內部裂紋、氣孔等缺陷，若缺陷深度超過修復層厚度，需提前處理。

　　2. 預處理：為激光加工 “掃清障礙”

　　表面清潔：用酒精擦拭軸瓦表面，去除油污、灰塵;若表面有銹蝕，需用細砂紙打磨至露出金屬本色，避免雜質影響淬火質量;

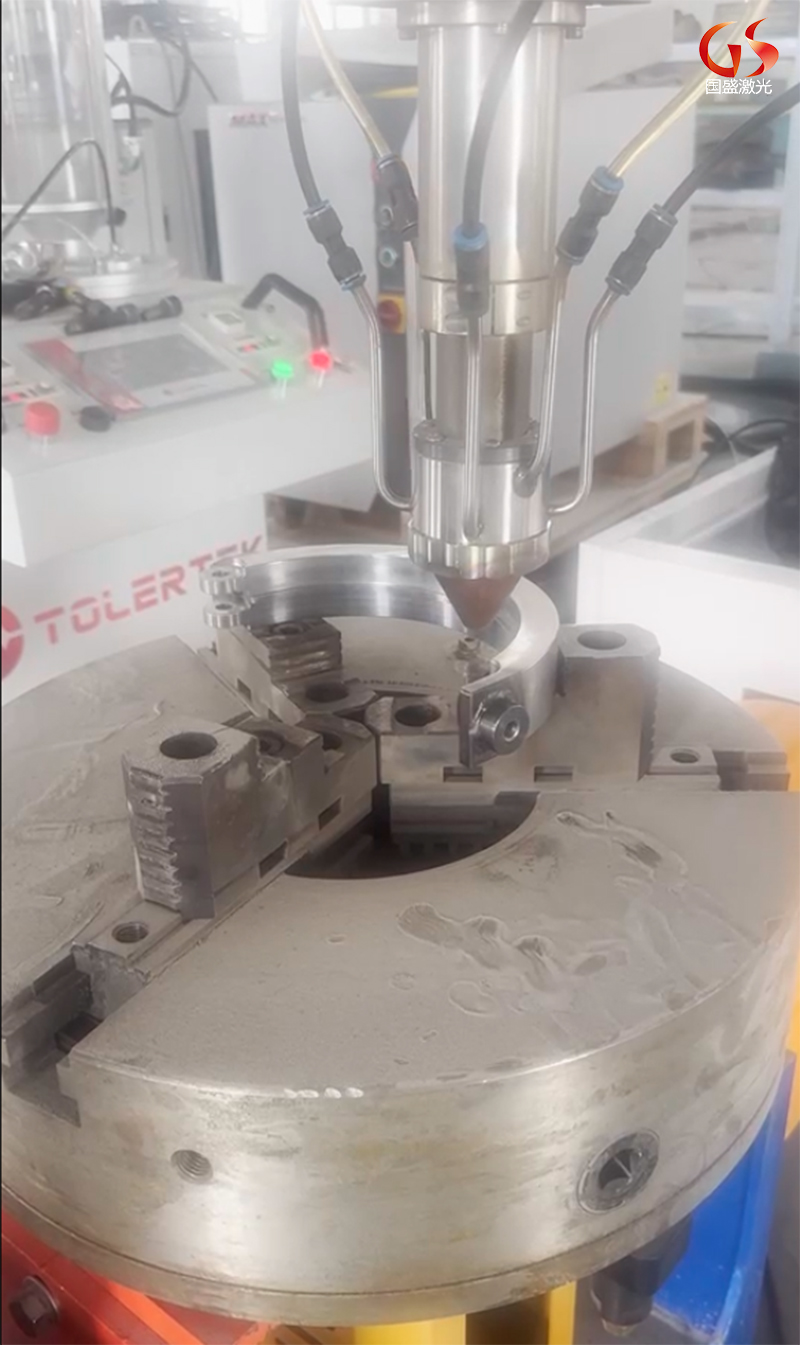

　　工裝固定：將軸瓦固定在數控旋轉工作臺上(針對圓柱形軸瓦)或平移工作臺上(針對異形軸瓦)，確保加工過程中軸瓦無偏移，激光焦點始終對準修復區域。

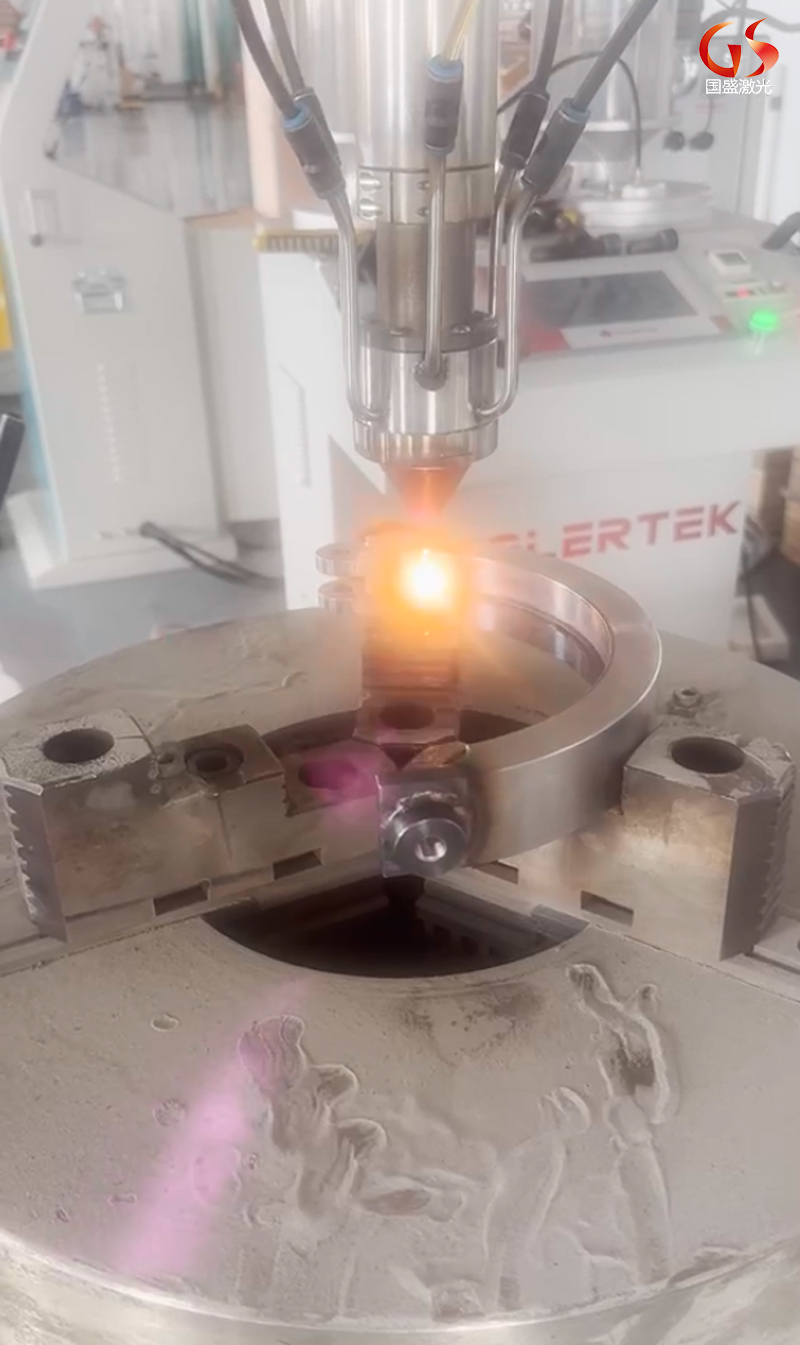

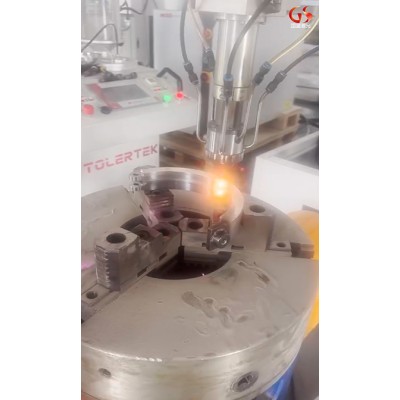

　　3. 激光淬火加工：核心環節的參數把控

　　根據軸瓦材質和磨損情況，設定關鍵參數(以光纖激光為例)：

　　激光功率：500-1500W(巴氏合金材質功率偏低，避免熔化;銅合金導熱快，功率需偏高);

　　掃描速度：5-20mm/s(速度過快易導致加熱不足，硬度不夠;速度過慢易造成熱影響區過大);

　　光斑直徑：1-5mm(小光斑適用于局部劃痕修復，大光斑適用于大面積磨損區域);

　　搭接率：10%-30%(確保相鄰淬火軌跡無間隙，形成連續強化層)。

　　加工過程中，需通過紅外測溫儀實時監測表面溫度，結合數控系統自動調整參數，避免溫度波動導致質量不穩定。

　　4. 淬火后處理與驗收：確保修復效果達標

　　去應力處理：對淬火后的軸瓦進行低溫回火，消除淬火過程中產生的內應力，防止開裂;

　　精度修整：若淬火后表面存在微小凸起，用砂輪或珩磨機進行精磨，確保軸瓦尺寸公差符合設計要求;

　　性能檢測：通過維氏硬度計檢測表面硬度，并進行摩擦磨損試驗，驗證耐磨性是否滿足工況需求;

　　外觀驗收：檢查修復區域無裂紋、起皮、脫落等缺陷，表面粗糙度 Ra≤1.6μm，即為合格。

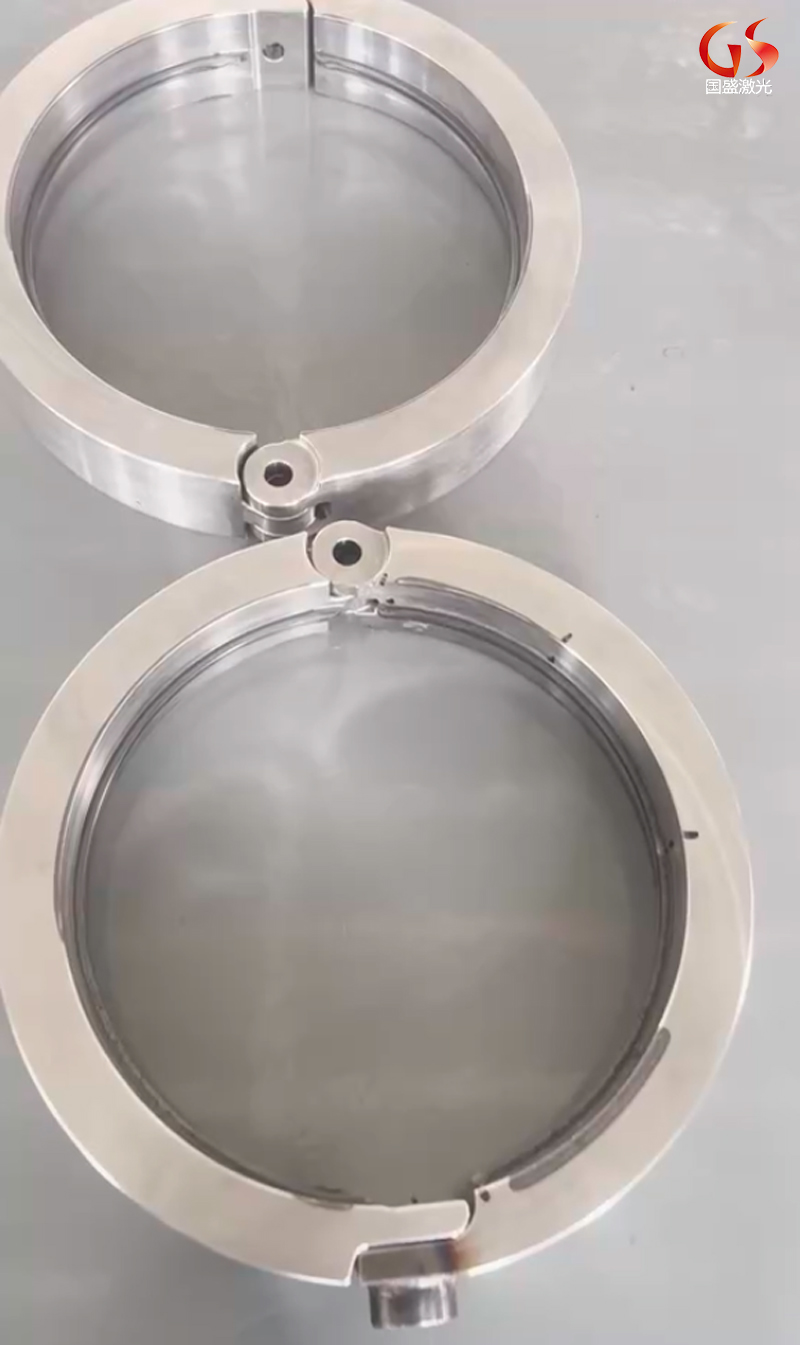

　　三、　總結

　　軸瓦激光淬火修復加工技術通過 “精準加熱 - 快速冷卻 - 微熔修復” 的核心原理，實現了軸瓦的高效修復與性能強化，相比傳統方式具有變形小、耐磨性強、成本低等優勢，已廣泛應用于電力、機床、冶金、船舶等領域的軸瓦維護。在實際應用中，需通過嚴格的前期檢測、參數優化和后處理，確保修復效果達標，同時結合后續維護，延長軸瓦的使用壽命，為企業降低設備運維成本、減少停機損失提供有力支持。
