產品簡介

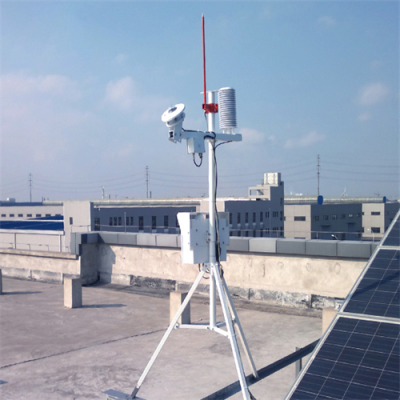

RYQ-3 光伏環境監測儀由主采集器（箱）、太陽總輻射表、風速風向傳感器、室外環境溫濕度傳感器（帶輕型百葉箱）、組件溫度傳感器、RS485 通訊、支架等部件組成，也可根據用戶要求增加電池板斜面輻射、 散射輻射、反射輻射、太陽能直接輻射、雨量監測等測量參數?？赏瓿蓪μ柲芄夥到y的環境數據監測。系統整體美觀大方，安裝簡易，數據采集穩定可靠，有系統版和 MODBUS 通訊協議版兩種類型產品。實時數據更新周期為1分鐘（每分鐘采集6次樣本，去掉2個極值后的4個樣本取平均、風向進行矢量計算）；總輻射日累計值更新周期為1小時。

該產品是適應目前新能源開發利用大趨勢下的高科技系統產品；可廣 泛應用于各太陽產品檢測所、氣候中心、太陽能基板廠家、逆變器廠家產 品的檢驗系統。

產品特點

1.標配監測空氣溫度、空氣濕度、組件溫度、風速、風向、總輻射、輻射日累積量共計七項參數，

2.標配RS485通訊，MODBUSRTU通訊協議；

3.精度高、性能可靠，適用于戶外氣象惡劣環境領域；

4.通訊方式多樣化，可選RJ45、433Mhz、RS485、GPRS無線通訊方式，滿足不同用戶監測要求；

5.外觀精美、結構合理，參照氣象標準設計；

6.可選配GPS定位，實現設備跟蹤功能；

傳感器技術參數

配置清單如下：

序號名稱數量備注

1主采集器（箱）1套（4#金屬機箱含防雨罩，含主控板、電源模塊，主控板帶防雷設計，內置2.8寸液晶顯示屏、SD存儲卡）

2太陽總輻射表+24小時輻射累積量1套（含傳感器電纜，帶調節安裝固定板，輻射表加計算顯示24小時太陽輻射日累積量）

總輻射采集通訊器1套（6 號機盒，帶通訊電纜）

3室外溫濕度傳感器1套（含傳感器電纜，放置在專用輕型百葉箱中）

4輕型百葉箱1套（14 層、含安裝支架）

51.8米氣象站支架1套（鐵質鍍鋅噴塑防水工藝，固定螺栓等）

6傳感器橫臂1套（含抱箍、固定盤）

7風橫臂1套（帶傳感器固定盤）

8技術安裝說明書1份 (含設備安裝、通訊規約、安裝示意圖等內容)

9出廠配置清單1份（設備清單）

10通訊協議1份（MODBUS RTU通訊規約）

11485轉換器1支（標配）

12避雷針1套（含線纜）

13安裝工具1套（內六角及板手）

詳細參數：

參數項目技術指標型號

環境溫濕度測量范圍： -40℃～+85℃，0-100*

測量準確度：≤ ±0.3℃(@25℃)、3%（±3%RH（10%-80%RH）無凝露時）

測量分辨率： 0.01℃、0.1%RHRY-WS301

風速ASA材質，

量程:0-60m/s

精度:±（0.3+0.03v）m/s（≤30M/S）±（0.3+0.05v）m/s（≥30M/S）

v為標準風速

分辨率0.1M/SRY-FS01/X/485

風向ASA材質

霍爾原理

0-360°無盲區

精度3°(風速＜5M/S)

分辨率0.1RY-FX02/X/485

總輻射量光譜范圍：300~3200nm

測量范圍：0~2000W/m2

測量準確度：≤ ±3%

測量分辨率： 1W/m2

靈敏度： 7～14μV∕W.m-2TBQ-2C

組件溫度測量范圍： -20℃～+80℃

測量準確度：≤ ±0.5℃（@25℃）

測量分辨率： 0.1℃RY-WS12S

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
