產品簡介

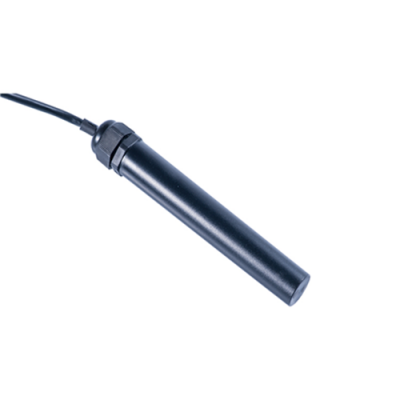

RY-C10型土壤電導傳感器是我們開發的用于觀測和研究土壤電導率的傳感器。主要部件采用石墨電極和溫補熱敏電阻，內置高精度定時芯片，將電極放入待測液體時，內部電路導通構成多諧振蕩器，單片機可通過測量電容的充放電時間從而確定此時的電導率值。具有結構簡單、性能穩定、數據準確等特點。

由于我國地域遼闊，各地區的土壤溶液鹽分組成有不同，每個傳感器出廠前在實驗室都須做校正，校正過程是在KCL或NaCL溶液中進行，根據工作地區土壤溶液的鹽分組成，配制一組不同濃度KCL或NaCL校正溶液，分別從低濃度到高濃度校正溶液中測定得一組25℃時的電導值，相對于一組校正溶液做圖，然后用二次多項式擬合，可高精度得到鹽分值。用戶可配合使用土壤水分傳感器完成土壤水鹽變化動態研究。

廣泛應用于節水農業灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、科學試驗、地下輸油、輸氣管道及其它管線的防腐監測等領域。

技術參數：

土壤電導測量范圍：0～7000uS

最小分辨率：1uS

精度：5%（測試溫度25℃，2000uS/cm溶液）

RY-C10/485

RS485modbus規約

輸出信號：

供電電壓：DC12V-24V

工作環境：溫度-10～60℃，濕度≤100*RH

響應時間：＜1S  (約10S數據穩定）

探頭尺寸：120*18.8mm(有效測量部分)

密封材料：ABS工程塑料

標配線長：3米

最遠引線長度：1000米

防護等級：IP68

接線定義

485輸出顏色定義

紅色電源正極

黑色電源負極

黃色A

藍色B

通訊協議

1、讀站號命令(固定命令)

?主機發送命令格式：

設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗

 00     03        0000    0001     CRCloCRChi

?從機響應命令格式：

設備地址 功能碼 數據長度 數據 CRC校驗

 00     03     02    00xx     CRCloCRChi（XX=01-ff）

?示例：

命令00 03 00 00 00 01 85 DB

回復00 03 02 00 FF C5 C4

2、讀數據命令

?主機發送命令格式：

設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗

xx      03        0001    0001     CRCloCRChi

?從機響應命令格式：

設備地址 功能碼 數據長度 數據 CRC校驗

 xx     03     02    00yy     CRCloCRChi

?示例：

命令FF 03 00 01 00 01 C0 14

回復FF 03 02 00 0C 51 9C

EC：第4，5個字節00 0C

EC = 0C(H)=12(D)

注：EC大小=12uS/cm

（數值范圍=0-7000.00)

3、通訊規格

4、數據包統一格式

（XX：從設備站號0X01-0XFF;CRClo CRChi：CRC校驗碼低字節在前，高字節在后）

5、寫站號命令

?主機發送命令格式：

設備地址 功能碼 起始寄存器地址 數據 CRC校驗

00    06   0000    00xx CRCloCRChi（XX=0X01-0XFF）

?從機響應命令格式：

設備地址 功能碼 起始寄存器地址 數據 CRC校驗

00   06    0000        00XX     CRCloCRChi

?示例：

命令 00 06 00 00 00 01 49 DB

回復 00 06 00 00 00 01 49 DB

安裝方法

?通常在田間安裝方式有開挖剖面和地面打孔兩種方法：

?開挖剖面：在需要埋設傳感器的地方挖一土壤剖面，在剖面上確定需要埋設傳感器的位置和深度，自下而上采用與傳感 器外徑相同（或稍大）的小型取土器，水平挖出深約10-20cm   土 孔，將傳感器水平插入直至孔底，再用土填實壓緊，緊靠保證傳感器的電極切面與土壤緊密接觸，**將傳感器的導線離開垂直剖面一定距離引出地面，以免雨水沿導線直接留到傳感器周圍影響到測試結果。傳感器埋設好之后，將剖面坑按原土層次序和容重回填壓實，地面覆蓋盡量保持和原來一樣；

?地面打孔：在需要安裝傳感器的地方，用取土器（洛陽鏟、麻花土鉆等）從地面上向下打一土孔到預定深度，用一端開口的細棒撐著傳感器插至孔底，使其與土壤緊密接觸，將細棒取出，然后分層回填夯實。同理對應，可采用相同辦法埋設土壤水分傳感器，可以獲得水鹽動態變化資料；

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換
