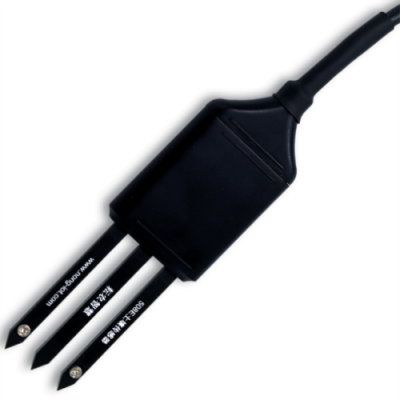

508E傳感器采用低功耗設計方案可以同時測量土壤溫度、土壤體積含水量和土壤電導率（EC）三個參數。

產品選型表

型號監測參數

508E-TH土壤溫濕度

508E-E土壤電導率

508E土壤溫濕鹽

產品原理：

土壤溫度：傳感器在一根探針上布置了一顆數字感溫芯片，用過覆銅的方式增加溫度傳導效率，用于測量探針表面，也就是土壤的溫度。

土壤體積含水率：傳感器使用的是基于介電常數的FDR原理，用過測量土壤介電常數對高頻信號的傳輸影響來反推土壤含水率。

土壤電導率（EC）：傳感器通過在兩個金屬探點上施加交流電的方式來測量阻抗，從而測算出土壤電導率。交流電的方式避免了單向電壓帶來的極化影響，同時電導率的測量還加入和溫度的自我校正。

傳感器采用自動休眠設定，每3分鐘工作一次。數據變化周期為3分鐘。

產品參數：

供電電壓：DC6-24V

功    率：≤0.05W

瞬間電流：≤15MA  平均電流＜3MA

監測參數測量范圍分辨率精度

溫度-20-80℃0.1℃±0.5℃

土壤體積含水率0-100*VOL0.1%±3%（0-45%），±5%（>45%）

土壤電導率0-6000uS/CM10uS±5%

MODBUS RTU通訊協議（適用于508E系列傳感器）

波特率：9600

數據位：8

停止位：1

校驗位：無

1.1 CRC說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

1.2 返回錯誤碼規定：

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出100ms后收不到返回數據時認為發出指令失敗，可重新發送指令。

2.1 標準MODBUS 寄存器說明

    特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求

輸入寄存器：用功能碼 03 讀

地址操作內容備注

0x0000只讀土壤體積含水量，放大10倍的16進制數，如0x012C表示含水量為30.0%VOL

0x0001只讀土壤溫度，放大100倍加20的16進制數，如0x0FA0表示溫度為20.0℃

0x0002只讀電導率（EC），16進制數，如0x012C表示電導率為300uS/cm

內部寄存器：用功能碼 03 讀；功能碼06 寫

地址操作內容備注

0x0000讀寫傳感器地址，范圍0x01-0xFF（十進制），出廠設置為0xFF

注：地址部分的數據為16進制表示，例：地址20（十進制）讀寫值為0x14

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（3個實時數據）命令

發送：FF 03 00 00 00 03 10 15

FF0300   0000   0310 15

系統地址功能碼寄存器地址寄存器數量軟件自動產生的CRC16校驗位

回答：FF 03 06 01 2C 01 00 00 56 78 C4

數據段數據為：

FF030601 2C 01 00 00 5678 C4

系統地址功能碼數據段字節數量數據段數據CRC16校驗位

2、讀取地址寄存器命令

發送：00 03 00 00 00 01 85 DB

000300 0000   0185 DB

功能碼寄存器地址寄存器數量軟件自動產生的CRC16校驗位

回答：00 03 02 00 01 44 44

00030200 0144 44

功能碼數據段的字節數量數據段數據CRC16校驗位

數據段數據為0x0001 =01   表示系統地址01

3、修改內部寄存器（系統地址）命令（把地址改為0x33）

發送：00 06 00 00  00 33 C8 0E

000600   0000 33C8 0E

功能碼寄存器地址新地址CRC16校驗位

回答：00 06 00 00  00 33 C8 0E  （表示修改成功）

000600 0000  33C8 0E

功能碼起始地址新地址CRC16校驗位

備注：

土壤三參數默認更新時間為3分鐘，需要快速觀測時可發送AT+CALIBRATION=1#指令，

切換為測試模式，更新時間更改為3秒，該指令掉電不保存。

不重新上電的情況下可發送AT+CALIBRATION=0#指令將傳感器切回工作模式，3分鐘更新。
