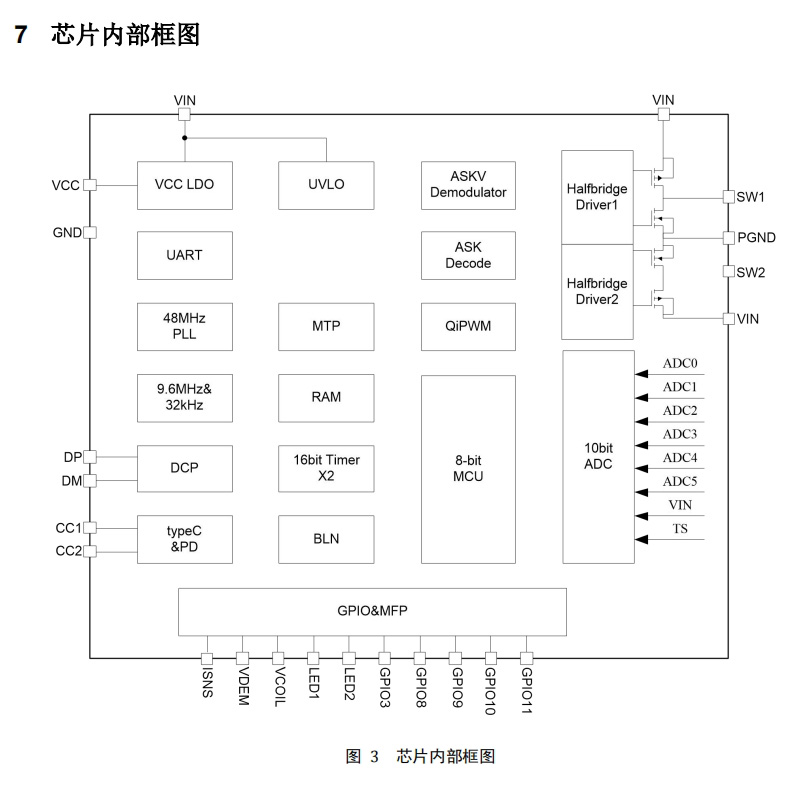

IP6824是一款高集成度，符合 WPC qi 標準的無線充電發射控制芯片。芯片內部集成H橋驅動模塊、H橋電路、ASK通訊解調模塊、FSK調制模塊、適配器快充 Sink協議等必要的無線充電資源。

IP6824支持協議、異物檢測靈敏度、指示燈等功能定制。

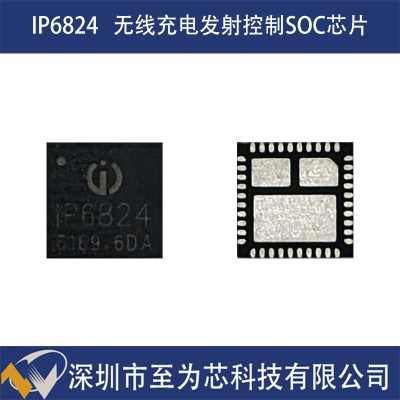

IP6824采用QFN40封裝，引腳分布合理，適合無線充方案設計

1特性

支持WPC標準

支持BPP、PPDE、EPP 協議

支持BPP1.3 + PPDE 認證

集成2P2N H 橋

支持5W~15W 充電

集成ASK 通訊解調模塊

集成DP&DM、PD 快充

支持DP/DM 引腳申請適配器快充

支持PD3.0 快充協議

快充電壓支持5V/9V/12V 檔位

集成MTP ROM，支持固件升級

內置完善的保護措施

支持空載和帶載異物檢測

支持NTC 溫度檢測

支持線圈電壓較大振幅限制

支持輸入過壓 / 欠壓 / 過流保護

支持CBB/NPO 諧振電容

輸入電源動態功率管理（DPM）

支持5V@500mA 適配器供電

支持 PC USB 接口供電

系統功耗

工作待機功耗 10mA

5mm x 5mm 0.4mm pitch QFN40 封裝

2應用

無線充電發射座

磁吸無線充電移動電源
