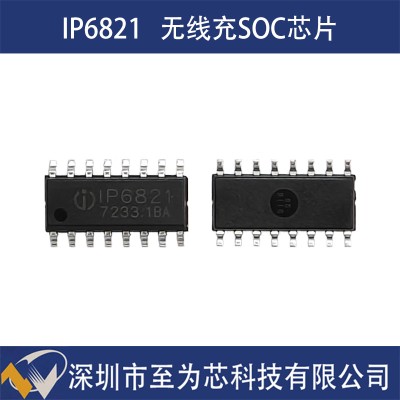

英集芯IP6821 是一款高集成度、符合 WPC Qi 標準的無線充電發射端控制 SOC 芯片，具備高效、穩定、兼容性強等特點，適用于智能手機、平板、無線耳機、智能手表等設備的無線充電方案。 以下是其詳細介紹：

一、核心參數

1、工作電壓與功率

工作電壓范圍：4V - 20V，適配多種電源環境（如市電轉換電源、移動電源等）。

功率覆蓋：5W - 15W，支持基礎充電需求及快速充電場景（如 15W 快充模式可為平板快速充電，5W 模式適合低功耗設備持續供電）。

快充電壓檔位：支持 PD3.0 協議，涵蓋 5V/9V/12V 三檔，可與手機、平板等設備無縫對接。

2、封裝與引腳

采用 SOP16 封裝，引腳數為 32，緊湊設計便于小型化設備集成（如無線充電發射座、車載充電器等）。

引腳功能排布針對無線充電應用優化，便于 PCB 繪制。

二、功能特性

1、協議兼容性

完全符合 WPC Qi 標準，支持 BPP（基礎功率配置文件）、EPP（擴展功率配置文件）及 PPDE（功率包數據交換）協議。

兼容蘋果 7.5W 定頻調壓快充、三星 10W/15W 私有協議，可自動適配 100 多款主流設備（如智能手機、TWS 耳機、智能手表等）。

2、高效充電與低功耗

動態功率調節算法：實時監測設備狀態，在保證安全的前提下較大化充電效率。實測數據顯示，30 分鐘可為智能手機充入約 50% 電量，充電速度較傳統方案提升 300%。

高轉換效率：采用專利諧振拓撲結構，10W 負載下轉換效率高達 85%，遠超市面同類產品，減少能量損耗，降低發熱量。

超低待機功耗：待機功耗控制在 5mW 以內，空載狀態下自動進入休眠模式，節能表現行業前沿位置。

3、安全保護機制

12 重電路保護：包括空載/帶載異物檢測、NTC 溫度檢測、線圈電壓振幅限制、輸入過壓/欠壓/過流保護等。

三區域溫度監測系統：配合自適應散熱算法，15W 滿功率輸出時芯片表面溫度較競品低 10 - 15℃，確保充電過程安全可靠。

寬工作溫度范圍：-40℃ 至 105℃，通過 2000 小時加速老化測試，不良率控制在 20ppm 以內，適應嚴苛環境。

4、高度集成化設計

內置 H 橋驅動模塊、ASK 通訊解調模塊、適配器快充協議等必要資源，減少外部元件數量，降低系統成本。

支持固件升級（集成 MTP ROM），方便后續功能擴展或性能優化，延長產品生命周期。

三、應用場景

1、消費電子領域

智能手機：支持 5W - 15W 無線充電，兼容蘋果、三星等品牌私有協議。

TWS 耳機與智能手表：5W - 10W 功率輸出滿足小容量電池設備需求，高集成度設計節省內部空間。

平板電腦：15W 快充模式實現快速回血，提升用戶體驗。

2、工業設備

無人機：寬電壓輸入（4V - 20V）適應戶外復雜電源環境。

3、智能家居與車載場景

無線充電發射座：SOP16 封裝便于小型化設計，適配家居裝飾風格。

車載充電器：支持 PD3.0 快充協議，同時為手機、平板、藍牙音箱等設備充電。
