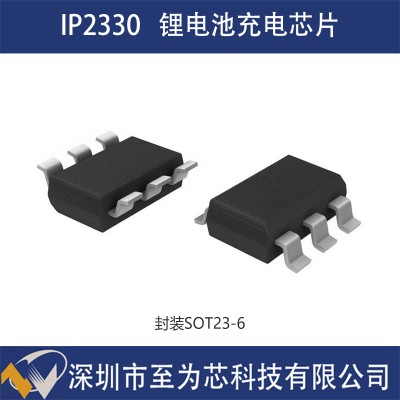

英集芯IP2330是一款單節鋰電池同步開關降壓充電管理芯片，采用SOT23-6封裝，具備高集成度、高效率、多重保護等特性，適用于智能家居、汽車電子等領域。 以下是其詳細介紹：

一、核心特性

1、同步開關降壓架構

集成功率MOS，外圍器件需求極少，有效減小整體方案尺寸，降低BOM成本。

開關頻率500KHz，平衡效率與電磁干擾（EMI）表現。

2、高效率充電

充電電流1.5A，在5V輸入、3.7V/1A條件下轉換效率達92%，減少能量損耗與發熱。

支持通過外部電阻靈活設置充電電流，防止拉掛適配器。

3、電壓與電池兼容性

標準充電電壓4.20V，支持磷酸鐵鋰電池，充滿電壓定制范圍3.5V~4.4V。

4、LED指示功能

支持1路LED，具備單腳點雙燈功能，方便用戶直觀了解充電狀態。

5、低功耗設計

待機時低功耗，當VIN=0時，BAT端耗電小于2μA，延長電池壽命。

6、多重保護機制

輸入過壓、輸出過充保護。

7、芯片過溫保護。

ESD 4KV防護，確保充電過程的安全性。

二、電氣參數

輸入電壓范圍：4.5V~6V，適應多種電源環境。

充電電流：1.5A，可通過外部電阻調節。

工作溫度范圍：0℃~70℃，適用于大多數常規工作環境。

封裝形式：SOT23-6，體積小，便于集成到緊湊型電路中。

三、應用領域

1、智能家居

為智能燈泡、智能插座等設備提供穩定可靠的充電支持。

2、汽車電子

適用于車載充電器等場景，滿足汽車電子對充電管理的嚴格要求。

3、便攜設備

為藍牙耳機、智能手表等小型設備提供緊湊、低功耗的充電解決方案。

四、優勢總結

高集成度：內置功率MOS，減少外圍器件數量，簡化PCB布局。

高效節能：轉換效率高達92%，降低發熱量，提升充電速度。

靈活適配：支持通過外部電阻設置充電電流，兼容不同電池容量需求。

安全可靠：多重保護機制覆蓋輸入、輸出、溫度及芯片級異常，確保充電安全。

低成本：減少元件數量，降低BOM成本約20%~30%。
