英集芯IP6829是一款專為無線充電發射端設計的SoC芯片，具備高度集成化與多協議兼容性，以下是其核心特點與應用場景的詳細分析：

核心特點

1、高度集成化設計

集成全橋驅動與功率MOS管：將驅動電路和功率MOS管集成于芯片內部，顯著節省PCB空間（減少70%以上），并降低電路調試難度。

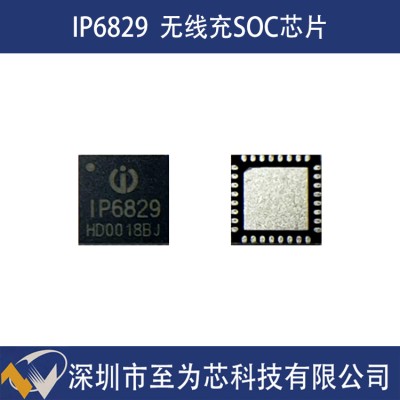

QFN-32封裝：尺寸僅5mm×5mm，外圍電路僅需20個基礎元件，物料成本縮減50%。

2、多協議兼容性

支持WPC Qi v1.3標準：覆蓋5W基礎充電、蘋果7.5W、三星10W及15W快充，兼容Qi協議BPP、PPDE認證。

動態功率調整：支持PD3.0、DPDM快充輸入請求，針對供電不足的USB電源可動態調整功率，確保充電不中斷。

3、智能異物檢測（FOD）

高靈敏度檢測：支持靜態與動態異物檢測，通過外接電阻調整FOD參數，實測硬幣誤放場景下可在200毫秒內切斷供電，保障安全。

4、高效能管理

高充電效率：實測系統充電效率達80%，靜態電流僅10mA，低待機功耗（<30mW），年耗電量不足1度電。

動態功率分配：支持多線圈方案（兩線圈、三線圈），通過PID算法調整線圈輸出功率，減少能量損耗。

5、安全與可靠性

多重保護機制：內置輸入過壓、過流、欠壓、NTC過溫保護，支持固件重復升級，確保系統穩定運行。

應用場景

1、消費電子領域

手機背夾、無線充電底座：利用其高度集成化設計，實現緊湊型產品開發，兼容主流設備快充需求。

車載無線充電：支持PD協議，適配多設備同時充電（如手機與智能手表），解決傳統單線圈“一充多需手動對位”的痛點。

2、智能家居與可穿戴設備

智能手表、耳機盒充電：通過MP-A2雙線圈模式，動態分配功率，提升充電效率。

3、工業與汽車電子

車載無線充電系統：其低待機功耗（<30mW）與高靈敏異物檢測功能，確保車載環境下的安全與能效。

技術優勢

線圈適配靈活性：支持A11、A11a、MP-A2三種線圈，MP-A2線圈更適合15W高功率場景，減少能量損耗。

智能功率調整：針對供電能力不足的USB電源，通過DPM功能動態調整功率，避免充電中斷。

快速認證支持：預置EMI優化方案已通過Qi認證測試，可縮短研發周期6-8周。

優勢總結

高集成度：簡化電路設計，降低BOM成本，提升產品可靠性。

多協議支持：兼容主流快充協議，滿足多樣化設備充電需求。

高效能與安全：高充電效率（實測80%）、低靜態功耗及多重保護機制，確保用戶體驗與設備安全。

英集芯IP6829憑借其技術優勢，廣泛應用于無線充電發射端設備，成為推動無線充電技術普及的重要解決方案之一。
