英集芯IP6529是一款支持45W輸出功率的車規級同步開關降壓芯片，專為車載USB Type-C PD充電器設計，具備高集成度、多協議兼容、高效節能及多重保護等特性。以下是其詳細介紹：

一、核心特性

1、同步開關降壓轉換器

內置功率MOS管，簡化電路設計，減少外部元件數量。

輸入電壓范圍：7.3V至32V，適應多種車載電源環境（如12V/24V電池系統）。

輸出電壓范圍：3V至21V，支持5V、9V、12V、15V、20V等多檔位輸出，滿足手機、平板、筆記本等設備充電需求。

轉換效率：在VIN=24V、VOUT=5V/3A條件下，板端效率達92.7%，節能高效。

2、多協議快充支持

兼容PD2.0/PD3.1/PPS協議，PPS支持3.3V至21V、20mV/step精細電壓調節。

支持Type-C口PD輸出，兼容BC1.2、Apple協議。

集成QC2.0/QC3.0/QC3+、AFC（三星）、FCP（華為）、UFCS等主流快充協議，覆蓋市面大部分快充設備。

3、智能輸出控制

輸出具有CV（恒壓）/CC（恒流）特性，確保充電安全。

支持通過I2C接口與外部MCU通信，讀取電壓、電流、PDO信息，并可重新配置PDO參數，適用于數碼管或顯示屏外帶顯示場景。

4、多重保護機制

輸入保護：過壓、欠壓保護。

輸出保護：過流、過壓、欠壓、短路保護。

過溫保護：防止芯片過熱損壞。

DP/DM/CC過壓保護：確保數據傳輸和充電控制安全性。

CC直流耐壓25V，HBM ESD 2KV，提升抗干擾能力和使用壽命。

5、高精度測量與軟啟動

內置12-bit ADC，精確測量輸入/輸出電壓、電流及芯片溫度。

軟啟動功能：防止啟動時沖擊電流影響輸入電源穩定性。

二、封裝與適用場景

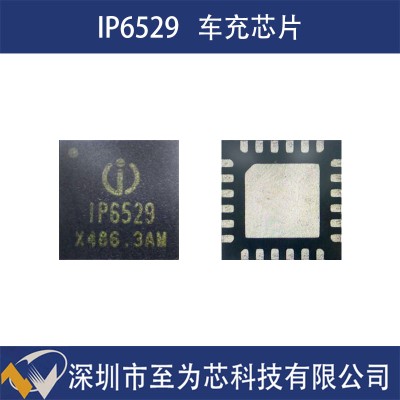

封裝：QFN24（4mm×4mm），體積小巧，便于集成到車載充電器、適配器等緊湊空間中。

應用場景：

車載USB Type-C PD充電器，為汽車內部電子設備提供高效、安全的充電解決方案。

工業電源與便攜設備，適用于工業設備供電及便攜設備充電管理。

智能座艙生態，支持未來車載充電系統的功能擴展。

三、優勢總結

協議兼容性強：覆蓋PD、QC、AFC、FCP、UFCS等主流協議，兼容市面大部分快充設備。

高效節能：92.7%轉換效率，降低能耗，提升充電速度。

安全可靠：多重保護機制，確保充電過程穩定。

設計靈活：支持I2C通信和PDO配置，適應不同應用需求。

體積小巧：QFN24封裝，節省PCB空間。
