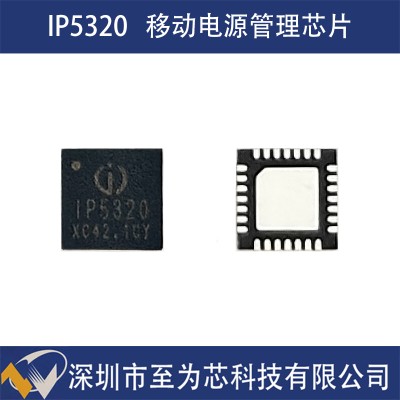

英集芯 IP5320 是一款高度集成的多功能移動電源管理芯片，專為移動電源、手機、平板電腦等便攜式設備設計，具備充電、升壓、電量指示及多種保護功能，以下是詳細介紹：

一、核心功能

1、充電與升壓

支持 3A 同步開關充電 和 3A 同步升壓轉換，升壓效率高達 95%，充電效率高達 93%。

內置電源路徑管理，支持邊充邊放，并具備輸出線補功能。

2、電量顯示

內置 10bit ADC 和電量計，支持 1/2/3/4 顆 LED 電量顯示，以及 88、188 等數碼管電量顯示，可智能識別 LED 燈模式和數碼管。

3、Type-C 支持

集成 Type-C DRP 協議，支持單口輸入輸出，集成手機充電電流智能識別 DCP。

4、低功耗設計

智能識別負載拔出，自動進入待機狀態，待機功耗小于 150μA。

5、保護功能

提供輸出過流、過壓、短路保護，輸入過壓、過充、過流保護，以及整機過溫保護。

VIN 瞬態耐壓高達 16V，ESD 4kV。

二、技術優勢

1、高集成度

僅需一個電感即可實現降壓與升壓功能，支持低成本電感和電容，有效減小整體方案尺寸，降低 BOM 成本。

2、靈活定制

可靈活低成本定制方案，滿足不同用戶需求。

3、寬電壓范圍

支持 4.20V、4.30V、4.35V 和 4.40V 的鋰電池，適應多種電池類型。

4、內置驅動電路

內置多種數碼管驅動電路，進一步簡化 BOM。

三、應用領域

移動電源/充電寶

手機、平板電腦等便攜式設備

四、封裝與規格

封裝類型：QFN28（4mm × 4mm）

工作溫度范圍：0°C 至 70°C

輸入電壓：5V

輸入耐壓：16V

充電電流：3A

輸出電流：3A

開關頻率：350kHz

五、總結

英集芯 IP5320 是一款功能強大的移動電源管理芯片，適用于需要高效充電、升壓轉換及電量顯示的便攜式設備。其高集成度、低功耗設計及豐富的保護功能，使其成為移動電源和便攜設備的理想選擇。
