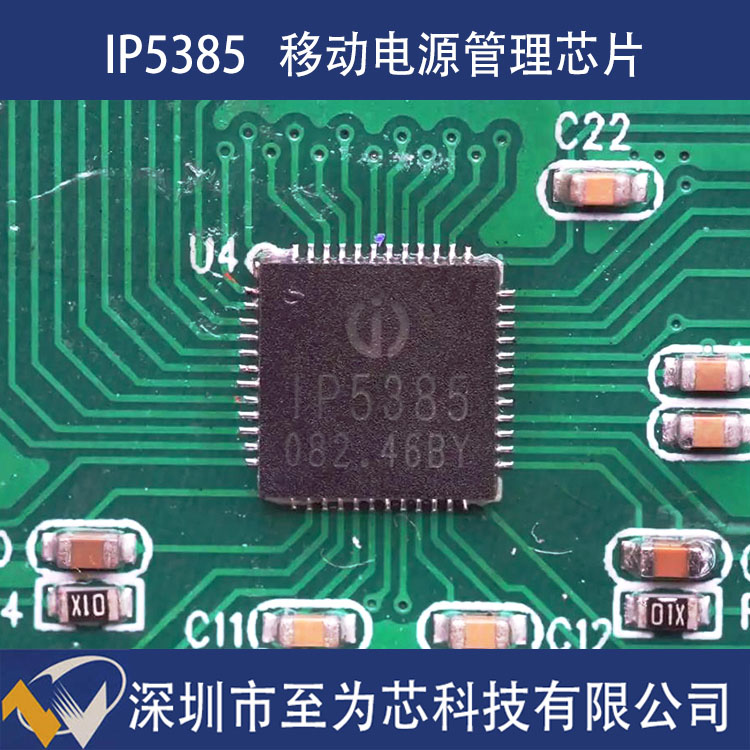

一、產品概述

IP5385是一款功能全面、高度集成的電源管理SOC（System on Chip），專為快充移動電源和其他便攜式設備設計。通過集成多種快充協議、多USB口支持、高可靠性及簡潔的BOM（Bill of Materials），它為用戶提供了高效、安全、便捷的充電解決方案。

二、產品特征

1、多USB口支持

2個USB-A口：廣泛兼容各類USB設備，滿足日常充電需求。

1個USB-C口（輸入輸出）：支持USB-C標準，實現雙向快充，提升充電效率。

1個USB-B口或Lightning口（輸入）：提供額外輸入選項，特別支持Apple設備，滿足多樣化充電需求。

2、快充規格

支持QC2.0、QC3.0、FCP、AFC、SCP、UFCS等多種快充協議，確保與市面上大部分設備的兼容性。

TYPE-C PD2.0/PD3.0輸入輸出協議支持，包括PPS輸出協議，提供更大的充電靈活性和效率。

兼容BC1.2和Apple手機快充，拓寬適用范圍，滿足更多用戶需求。

3、USB Power Delivery（PD）支持

支持PD2.0和PD3.0雙向輸入輸出協議，以及PPS 20mV/Step輸出電壓檔位，為不同設備提供精確的充電電壓。

集成硬件的BMC協議、E-MARK線纜識別、PHY協議和硬件CRC等，確保PD通信的穩定性和可靠性，提升充電安全性。

4、功率控制

采用雙向Buck-Boost升降壓功率NMOS驅動和Charge-Pump控制外置路徑NMOS，提供高效的功率轉換和管理，降低能耗。

5、充電和放電規格

自適應充電電流調節和多種電池規格支持，確保充電的安全性和效率。

放電規格支持磷酸鐵鋰電池和2/3/4節串聯電池，輸出功率65W，滿足高功率設備的需求，如筆記本電腦等。

6、電量顯示

內置14bit ADC和電量計，提供精確的電量檢測和顯示，方便用戶隨時掌握電量情況。

支持多種電量顯示方式，包括LED和數碼管顯示，滿足不同用戶的顯示需求。

7、其他功能

自動檢測手機插入和拔出，提供用戶友好的使用體驗。

快充狀態指示和電池溫度檢測，方便用戶監控充電狀態和設備安全，確保充電過程的安全性和穩定性。

內置照明燈驅動，提供額外的功能擴展，如夜間照明等。

8、多重保護、高可靠性

提供輸入過壓、欠壓保護，輸出過流、過壓、短路保護，電池過充、過放、過流保護，芯片過溫保護等多重保護機制，確保設備和電池的安全。

ESD 4KV和輸入耐壓30V的電氣性能，進一步提高了設備的可靠性，延長使用壽命。

9、BOM極簡

內置開關功率MOS驅動和單電感實現充電、放電功能，簡化了電路設計，降低了BOM成本，提高了產品的性價比。

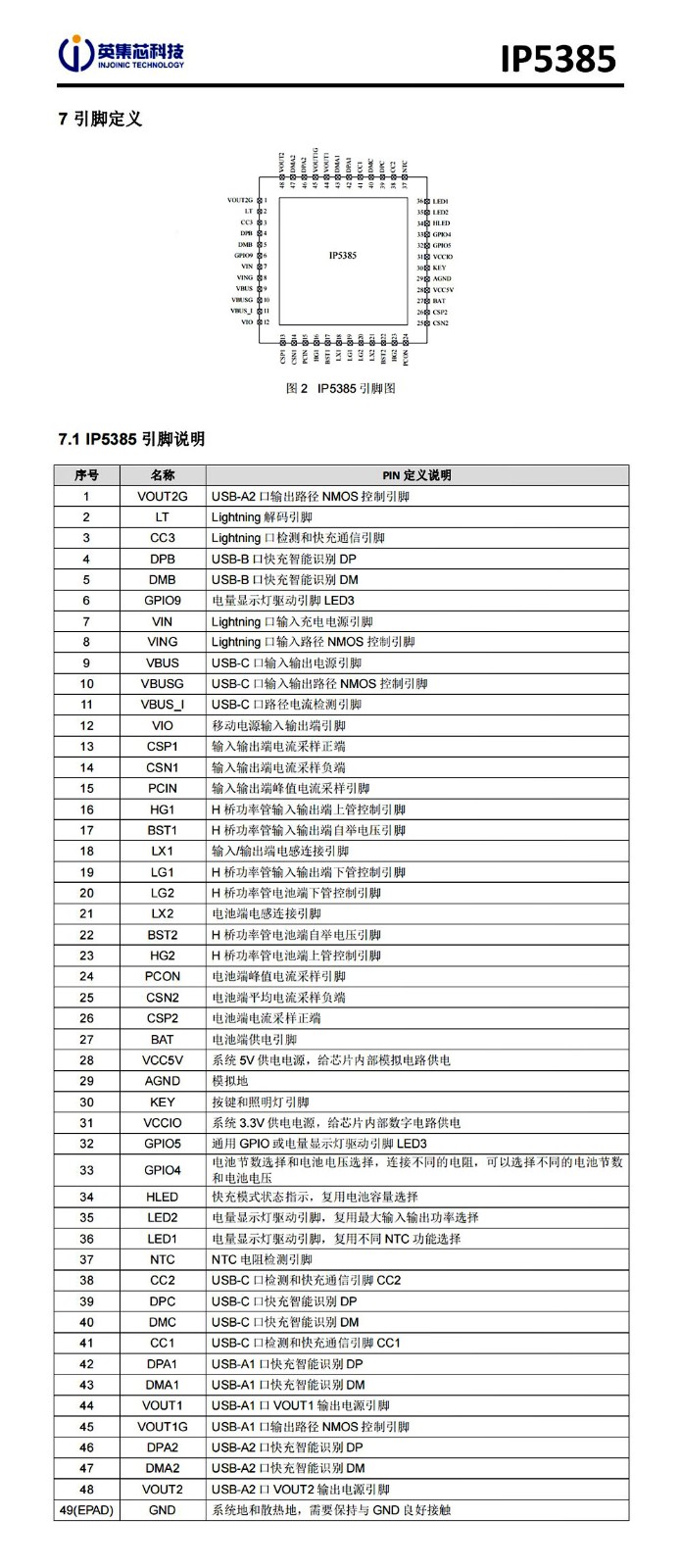

10、封裝規格

采用QFN48封裝，提供緊湊的封裝選項，方便集成到各種設備中，滿足不同應用場景的需求。

三、應用領域

移動電源和便攜式儲能電源：為移動設備提供快速、安全的充電解決方案，滿足用戶隨時隨地的充電需求。

手機、平板電腦等便攜設備：通過USB-A、USB-C等接口為設備提供高效充電，提升充電效率和使用體驗。

電動工具：提供穩定的電源供應，滿足電動工具的高功率需求，提高工作效率和安全性。

綜上所述，IP5385作為一款功能強大、高度集成的電源管理SOC，憑借其多USB口支持、多種快充協議、高可靠性及簡潔的BOM等特點，在移動電源、便攜設備、電動工具等領域具有廣泛的應用前景。
