英集芯 IP2342 是一款支持 2~3 串鋰電池/磷酸鐵鋰電池的異步升壓充電管理 IC，內置功率 MOS，具備高效能、高集成度和豐富的保護功能，適用于智能家居、電動工具、便攜式設備等領域。

產品特點

1、支持多串電池

支持 2~3 串鋰電池（4.2V/節）或磷酸鐵鋰電池（3.65V/節），適用于 7.4V（2S）、11.1V（3S）鋰電池組或 7.3V（2S）、10.95V（3S）磷酸鐵鋰電池組。

2、高效異步升壓架構

升壓開關充電轉換器工作頻率為 500kHz，輸入電壓 5V/2A，輸出電壓 8V，轉換效率高達 84%。

3、靈活的充電配置

支持通過 VSET 腳外接電阻設置恒壓充電電壓。

支持通過 ISET 腳外接電阻設置輸入端恒流充電電流。

支持 NTC 溫度檢測，低溫或高溫時自動停止充電。

4、多重保護功能

輸入欠壓保護、輸入過壓保護、IC 過溫保護、ESD 4kV 防護。

5、充電狀態指示

支持 LED 充電狀態指示，可實現單腳電雙燈功能。

6、低待機功耗

支持 0V 電池涓流充電，避免過放電池?fù)p壞。

7、封裝與兼容性

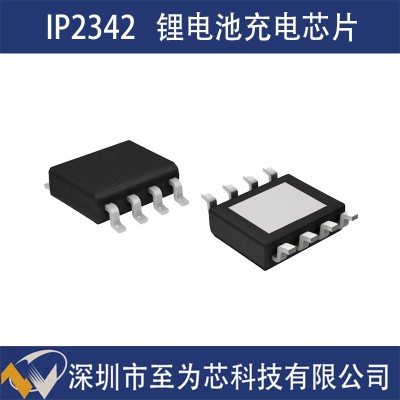

采用 ESOP8 封裝，體積小巧，便于集成。

兼容多種適配器，支持自適應適配器負載能力。

應用領域

智能家居設備：如智能門鎖、掃地機器人、智能攝像頭等。

電動工具：如電鉆、角磨機、電鋸等。

便攜式設備：如便攜式音箱、移動電源、藍牙設備等。

其他領域：如工業控制、安防設備等。

優勢

高集成度：內置功率 MOSFET，減少外圍器件，降低 BOM 成本。

高效能：84% 的轉換效率，減少能量損耗。

安全性：多重保護功能，確保電池和設備安全。

靈活性：支持多種電池類型和充電配置，適應不同應用需求。

易用性：LED 充電狀態指示，方便用戶了解充電進度。

注意事項

輸入電壓范圍：確保輸入電壓在 5V 左右，避免過壓或欠壓。

電池匹配：需根據電池類型（鋰電池或磷酸鐵鋰電池）設置合適的充電參數。

散熱設計：高功率充電時需注意散熱，避免芯片過熱。

靜電防護：芯片對靜電敏感，生產和使用時需做好 ESD 防護。

總結

英集芯 IP2342 是一款高性能、多功能的異步升壓充電管理 IC，適用于 2~3 串鋰電池/磷酸鐵鋰電池的充電管理。其高效率、高集成度和豐富的保護功能使其成為智能家居、電動工具等領域的理想選擇。
