概述

    電流傳感器是一種檢測裝置，能感受到被測電流  的信息，并能將檢測到的信息，按一定規律變換成為符  合標準的電信號或其他形式的信息輸出，以滿足信息 的傳輸、處理、存儲、顯示、記錄和控制等要求。   電流傳感器依據測量原理不同，主要可分為：分流  器、電磁式電流傳感器、電子式電流傳感器、TMR磁傳 感器等。電子式電流傳感器包括霍爾電流傳感器、羅柯   夫斯基電流傳感器及專用于變頻電量測量的變頻功率  傳感器（可用于電壓、電流和功率測量）等。

通過電流傳感器檢測電機單路控制線的工作電流，優化控制時序，達到節能  的效果，同時防止因過流損壞電機

圖：  電流傳感器在新能源汽車中的應用

霍爾電流傳感器測試

    在霍爾電流傳感器的研發、使用過程中，對器件的   響應速度、線性度、精度等特性的測量尤為重要，對確保器件性能穩定、可靠工作，以及指導器件選型使用具有重要意義。

     線性度：輸出信號（副邊電流IS）與輸入信號（原邊電流IP）在測量范圍內成正比的程度。比如電流40A的  時候輸出4V(或50mA),則在電流為20A時,輸出應該為   2V(或25mA),這些都是理想值,實際輸出會有些偏差,      偏差值和理想值的比值就是線性誤差,線性誤差值越小,檢測精度就越高,電流傳感器的線性度就是通  過線性誤差來表示。

    精度：電流傳感器測試值與真實值的偏離程度。電 流傳感器精度測試取決于器件本身的性能，也與用于 標定的標準測試源的精度有很大關系。 響應時間：輸出信號的上升時間和實際信號的上升時間有會有一個延遲，這個延遲就叫響應時間，也就 是輸出信號（副邊電流IS）與輸入信號（原邊電流IP）的時間差。

       溫度漂移：當電流傳感器工作環境溫度變化時，其 輸出測試值會因此產生偏差。測量器件在不同溫度下    的穩定輸出性能，對使用具有重要的指導意義。

      響應帶寬：在指定的幅值輸入信號和特定頻率下， 電流傳感器的輸出幅值會衰減至指定比例值，一般為 -1dB或者-3dB。一般而言，電流傳感器的輸出響應信 號，會隨著原邊電流值以及頻率增加，而出現的衰減的 現象。

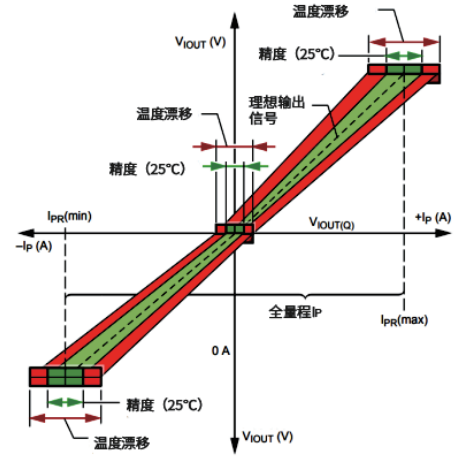

圖：  線性度測試曲線

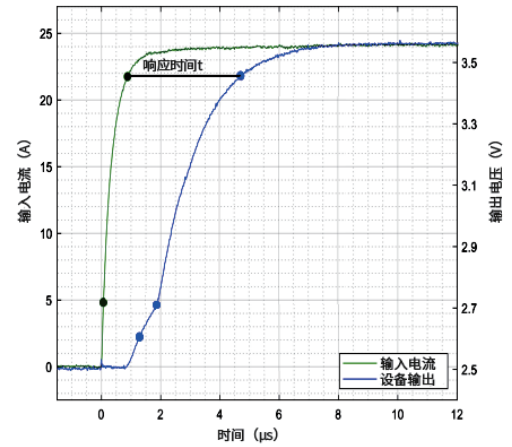

圖：  響應時間測試曲線

普賽斯電流傳感器測試解決方案

CTMS電流傳感器測試系統

    普賽斯CTMS電流傳感器測試系統，可用于精準測   量各種電流傳感器（霍爾電流傳感器、羅氏線圈、皮爾 森線圈等）的靜態與動態參數，單臺大電流源電流可高 達1000A。測試參數包括：直流參數如溫度漂移、零點    誤差、線性度等，和交流參數如響應時間、帶寬、噪聲頻譜等。 CTMS電流傳感器測試系統總體上包括：測試設 備、上位機控制系統、測試夾具等。其中測試設備主要    包括直流大電流源設備、階躍脈沖電流源設備、寬頻帶 大電流源設備、頻譜儀、示波器、電流方向切換裝置、環 境溫度模擬裝置、傳感器供電裝置、數據采集裝置等。    上位機控制系統主要包括對儀器的控制、數據自動采  集、自動保存、數據的生成等功能模塊以及測試界面的設計。

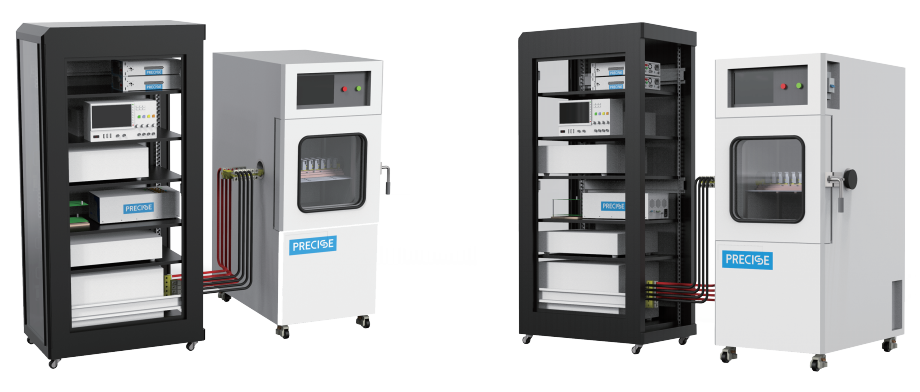

圖：  普賽斯CTMS電流傳感器測試系統

電流傳感器測試平臺300A/us上升沿特點

1000A自動測試平臺；

300A/us上升沿；

精度0.1%；

支持集成示波器、溫控臺；

正負極反轉；

模塊化設計；

可定制化開發；

產品應用

開環/閉環霍爾電流傳感器、羅氏線圈電流傳感器、皮爾森線圈電流傳感器；

選擇普賽斯理由

普賽斯以自主研發為導向，深耕半導體測試領域，在I-V測試上積累了豐富的經驗，先后推出了直流源表，脈沖源表、高電流脈沖源表、高壓電源等測試設備，廣泛應用于高校研究所，實驗室，新能源，光伏，風電，軌交，變頻器等場景。普賽斯數字源表集電壓源、電流源、電壓表、電流表、電子負載功能于一體，支持四象限工作、微弱電流10pA輸出測量、3500V高壓下nA級測量、1000A脈沖大電流輸出，全系列產品豐富。
