江蘇聯源板式給料機安裝質量檢驗記錄

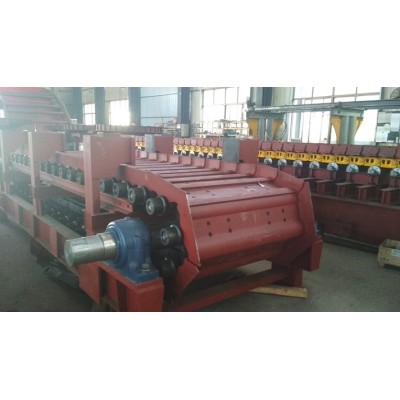

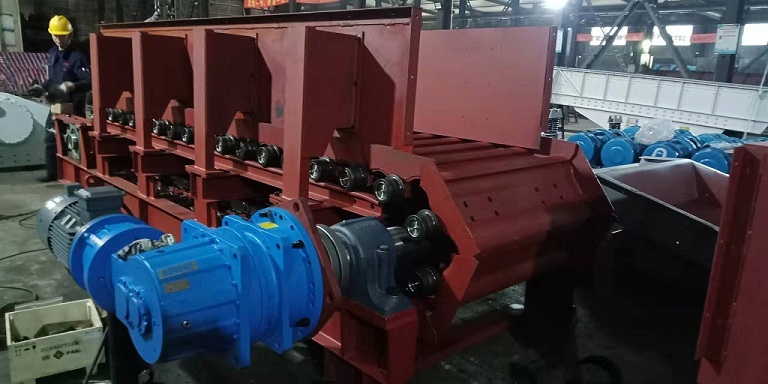

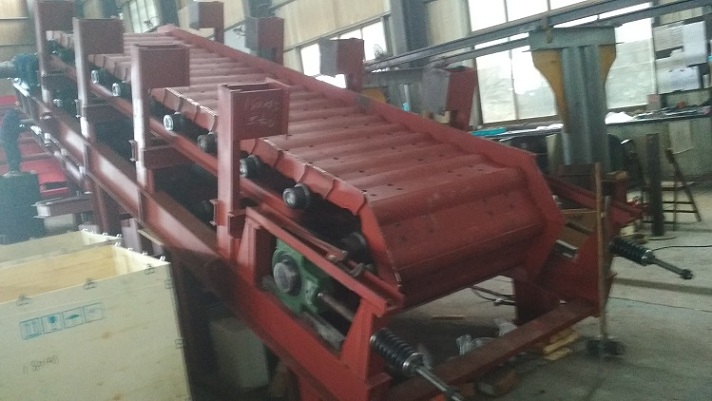

板式給料機結構組成：底座、機架、機頭、驅動輪、機尾張緊輪、上下托輥、鏈帶、槽板、受料槽、卸料槽和封閉欄板組成。

板式給料機安裝順序為：底座---機架---傳動裝置---及驅動輪---張緊輪---上下托輥---鏈帶---槽板---受料槽和卸料槽---欄板。

一：板式給料機安裝前的檢查項目

1.1仔細檢查鏈條，電機，減速機等關鍵部件的質量驗收報告及材質分析報告，均須符合相應圖紙上的要求。

1.2 檢查鏈條的組裝是否與要求相符。

1.3 檢查滾輪能否靈活運轉，各零件的安裝位置及輪體質量均須與圖紙要求一致。

1.4 凡組裝件到現場的板式給料機，在安裝前需檢查有否銹蝕、損壞等情況，如有應重新修復、清洗和加油才能準許安裝。

1.5 仔細檢查、核對安裝現場的位置測定工作，各裝置及機架的基礎尺寸須與圖紙所標注的尺寸一致。發現問題應及時處理，待一切尺寸都正確無誤后才能安置各部件。

二：板式給料機安裝基本項目要求

1）地腳螺栓安裝

螺栓垂直，螺母緊固，螺紋外露長度為公稱直徑的1/3—2/3.

2）墊鐵安裝

位置正確放置平穩接觸緊密，每組墊鐵不超過三塊點焊牢固，墊鐵露出底座長度一致。

3）槽板安裝

間隙均勻無漏料，鏈條松弛適當，無跑偏，槽板安裝整齊，運行平穩。

4）安裝焊縫外觀質量

焊肉飽滿焊波較均勻，無咬邊、夾渣和漏焊等缺陷，焊渣清理干凈。

三：板式給料機安裝允許偏差項目

1）設備安裝允許偏差如下：

機架與上托輥安裝

縱橫向中心線偏差：±3mm

上托輥軸向水平度：0.15/1000

上托輥母線縱向水平度：0.15/1000

上托輥母線平面度：<0.5

上托輥與縱向中心線垂直度：1/1000

上托輥對鏈輪軸的平行度：<托輥軸承跨距0.5/1000

2）鏈輪軸安裝偏差如下：

鏈輪軸縱橫中心線：±3mm

中心線對托輪上母線高度差：±1

軸水平度：0.15/1000

軸對機架中心線的垂直度：<軸承跨距1/1000

與主動軸的平行度：<軸承跨距0.3/1000

3）尾部張緊裝置安裝偏差如下：

滾筒軸向水平度：0.15/1000

滾筒中心線對鏈論軸的平行度：<軸承跨距0.5/1000

母線對托輥母線高度差：±1

4）槽板安裝偏差如下：

槽板與機架中心線的垂直度：機寬1/1000

槽板橫向中心線與機架中心線的重合度：<2
