板式給料機鎖緊盤工作原理和安裝步驟小結

一）板式給料機鎖緊盤的原理

   減速機的鎖緊盤是空心軸，鎖緊區域是與板式給料機頭部驅動軸相配合，配合主要通過擰緊鎖緊區域的螺栓使得錐套內徑不斷的縮小，抱住實心軸，通過靜摩擦力傳導力矩。鎖緊區域不可以涂抹任何潤滑劑。空心軸上的鎖緊區域不應該有任何溝槽。

    鎖緊盤的原理;

在輪和軸的聯結中，鎖緊盤是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現行星減速機與板式給料機驅動軸的聯接，用以傳遞負荷。使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力，當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

如果剛度相近，則交替均勻擰緊。螺釘按順序擰緊是為了防止螺栓或螺釘連接緊固不均勻而造成偏斜，達不到預緊力的要求。根據剛度的要求選擇擰緊順序鎖緊盤。

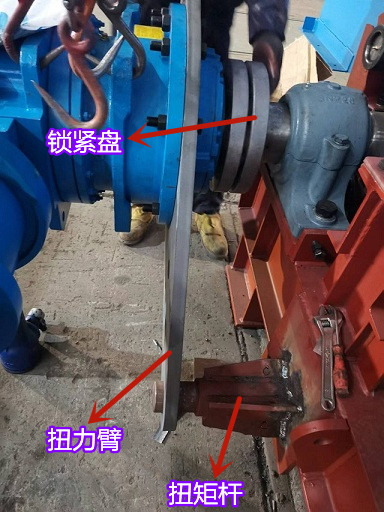

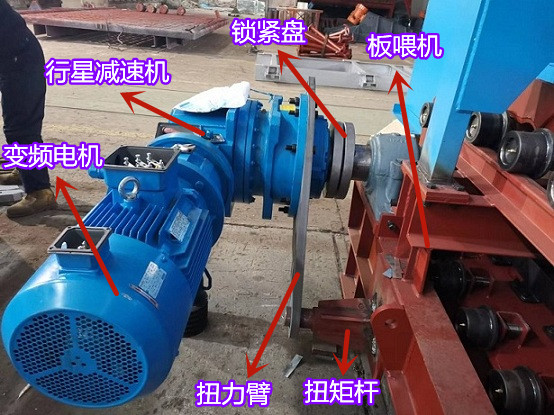

鎖緊盤用于連接減速機和板喂機驅動軸。鎖緊盤孔的加工要求較高，結構簡單，裝拆方便，應用廣泛。

二）板式給料機鎖緊盤的安裝步驟：

1、操作者在安裝前應熟知安裝參數，并檢查軸及軸套的安裝的尺寸，確認符合標準時方可安裝。

2、擦凈鎖緊盤的防腐油，并在錐形工作面和螺釘上涂潤滑油(用二硫化鉬潤滑劑)。

3、擦凈軸和軸套內孔，進行脫脂處理。

4、將鎖緊盤裝于軸套上，取任意三個鎖緊螺釘形成一個等邊三角形。將螺釘輕輕擰緊，直至內環仍可在軸套上轉動鎖緊盤。

5、將軸裝入軸套并讓軸套可在軸上轉動。

6、使用扭矩板手擰緊鎖緊盤螺釘，擰緊方法是按等邊三角形順序逐次擰緊，首次擰到擰緊力矩MA值的1/4，然后逐次增加1/4擰緊力矩值擰緊，在擰緊過程中必須保持兩個外環相互平行。

7、按擰緊力矩MA值(N.m)重復擰緊，確保每個鎖緊螺釘達到擰緊力矩值。

三）板式給料機鎖緊盤的拆卸順序：

1、逐漸擰松全部鎖緊螺釘，每個循環各擰松1/4轉。當外環不能脫開時，利用拆卸螺孔擰入相應螺釘，頂松外環。

2、如軸套前在軸頭發生銹蝕時，拆卸前必須除銹。

3、拆后的鎖緊盤仍按安裝順序重新安裝好，并注意兩外環與內環的相對位置以防顛倒。如O型膠圈損壞，應予更新.
