42米長履帶式混凝土布料機技術參數

一、布料機結構原理簡介

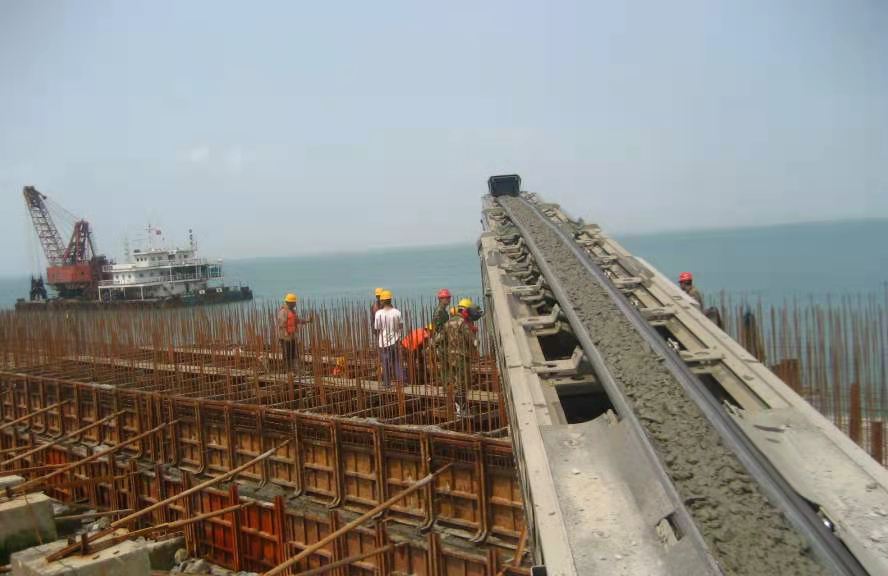

       BLJ-600-40B履帶式混凝土輸送布料機采用QUY50A型液壓履帶起重機底盤為基體而開發出的建筑施工設備，可以適應于輸送各種級配的混凝土和各類顆粒性物料，在水利水電工程、公路、橋梁、民用建筑、國防工程施工中可以廣泛地用以輸送混凝土及其它顆粒性物料至結構物施工工作面，也可用于港口碼頭、礦山、發電廠中裝卸顆粒性物料。

       布料機主要由QUY50A液壓起重機底盤、布料伸縮臂架式皮帶機、上料皮帶機、活動配重裝置四個主要部分組成。整機行走、布料臂架變幅、回轉驅動的動力源采用QUY50A型液壓履帶起重機的液壓動力系統，布料臂架的伸縮、布料皮帶機和上料皮帶機的驅動的動力源是采用380V外接電源驅動電動機。

        該機操作簡單，行走、變幅、回轉用操作桿控制液壓先導閥進行操作;布料臂架的伸縮、布料皮帶機和上料皮帶機的驅動可以在監控觸摸屏上觸摸操作和備用電控開關按扭操作。該機設有負荷荷載控制傳感器、伸縮安全限位控制器、變幅角度指示，如果發生荷載、位置任意參數超過設定值，系統將會報警并自動停止相應參數控制的動作。

        布料皮帶機、上料皮帶機的運行速度可以分別設置、調整。操作室還設有監控顯示器及三百分鐘工作記錄儀，可以實現對皮帶機運行進行可視監控和三百分鐘工作記錄。

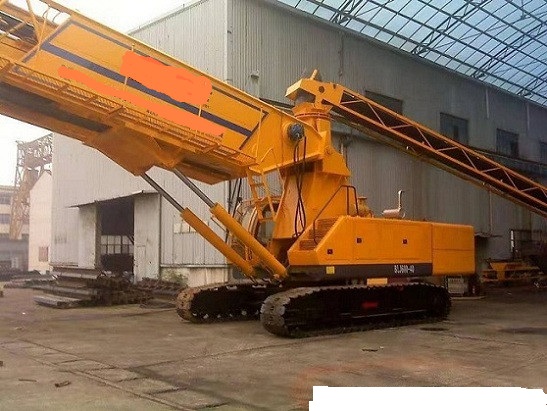

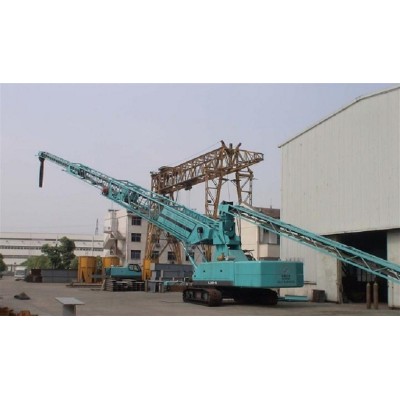

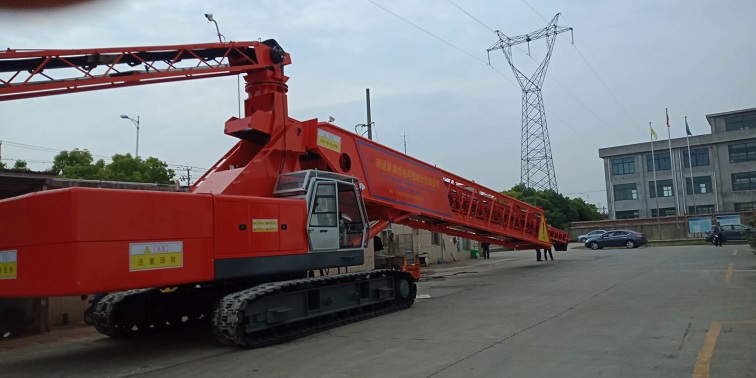

二、履帶式混凝土布料機結構組成

1.QUY50A履帶吊底盤

2.三角支架

3.布料皮帶臂架

4.受料斗

5.上料皮帶

6.活動配重裝置

7.變幅油缸

三、履帶式混凝土布料機基本參數

1、布料機主要技術參數:

序號    項 目            參數        備注

1    設計輸送能力        80-120m/h

2    布料半徑        R=40m

3    最小布料半徑        R=18m

4     布料臂架回轉角度    360°

5    布料臂架回轉速度    3.2rpm

6     布料臂架仰角    25       試驗達到30°

7     布料臂架最小俯角    -10

8     布料臂架伸縮速度    4m/min

9     輸送混凝土大骨料  150mm    15°

10    輸送混凝土大骨料  80mm     20°

11   輸送混凝土大骨料  40mm     25°試驗達到30°

12   皮帶寬度            B=600mm

13    皮帶輸料速度        V=3—3.8m/s試驗達到4m/s

14   布料皮帶驅動        電動45kw

15   上料皮帶驅動        電動30kw

16    布料臂架伸縮驅動    電動22kw

17   布料臂架(布料皮帶)  三節伸縮/U型托滾

18    上料皮帶            單接結構/U型托滾

19    底盤                QUY50A

20      行走速度            1.3km/h

21    爬行能力           15%

22    柴油機型號          D6114ZG2A

23    柴油機輸出功率        125kw/2000rpm

24    履帶接地比壓        0.069MPa

25    底盤離地間隙          0.70m

26    整機重量            約70t

2、機體外形尺寸:

底盤寬度B=4300(3400)mm

履帶板寬b=760mm

履帶軌距S=3540(2640)mm

平臺寬度B=3170m

主機寬度H=3.4m(履帶伸縮為零時)

底盤離地間隙Δh=0.70m（張角)

卸料料口至地面高度  22.5m

伸縮臂幅度/回轉中轉心至配重外緣半徑 r=7.5m

回轉中心至伸縮臂桿頂端距離R=40m(臂桿伸至極限)

3、布料機各機構參考重量:

序號     部件名稱                      重量(千克)

1      QUY50A液壓起重機底盤            28000

2      QUY50A液壓起重機底盤配重        27000

3      布料機活動配重                  2606

4      布料臂架總成                    18000

5      布料機三角支架                  4500

6      布料機上料皮帶機總成            2610

7      布料機主機受料斗                620
