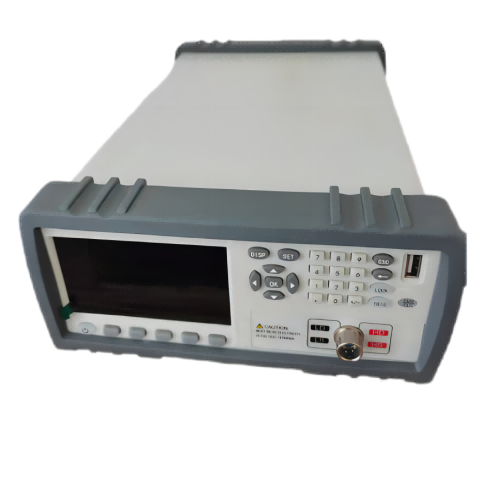

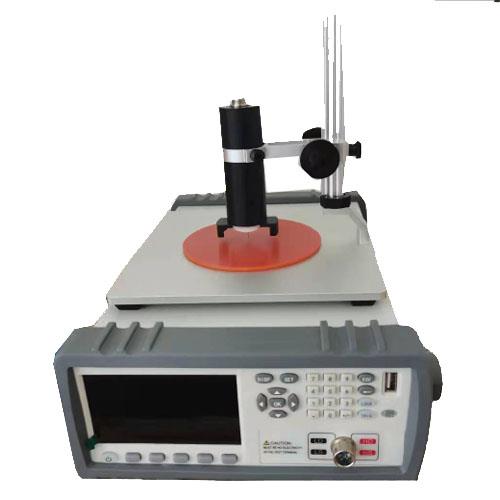

全釩液流燃料電池雙極板碳氈接觸電阻測試儀

 粉末電阻率測試儀的相關標準體系按應用領域可分為以下三類，涵蓋測試方法、儀器參數及行業規范：

 全釩液流燃料電池雙極板碳氈接觸電阻測試儀

一、新能源電池材料標準

GB/T 45324-2025

方法要求?：明確采用四探針法或兩探針法測定鋰離子電池正極材料粉末電阻率，需配套試料模具、加壓系統及厚度測試系統。

關鍵參數：電阻率定義為“單位體積內的體積電阻”，測試電流范圍為1 mA–10 A，電壓測量誤差≤±0.25%。

二、

炭素與冶金材料標準

YS/T 587.6-2006

適用對象：鋁用炭素原料（如煅后石油焦、無煙煤粉末），壓力要求3 MPa±0.03 MPa。

儀器配置：模具內徑Φ30 mm，電阻率范圍10–10Ω·cm。

GB/T 24521-2018

測試方法：四端測量法，壓力范圍200 kg，模具內徑16–16.3 mm（公差±0.1 mm）。

ISO 10143-1995?

國際對標：適用于鋁生產用碳素材料電極的煅燒焦顆粒電阻率測定。

三、

通用測試方法標準?

標準號 核心要求 適用場景

四探針法預壓成型后持續施壓，同步記錄壓實密度與電阻率變化曲線，分辨率0.01μΩ17高精度科研及鋰電池質檢

兩探針法直接接觸法測量，操作簡便但需規避接觸電阻干擾，誤差控制≤±0.5%常規導電性快速篩查

粉末壓制法特定壓力（如200 MPa）下成型試樣，模擬實際應用狀態，重復性≤5%炭素、冶金工業原料質檢

標準實施要點總結

方法選擇優先級?：

鋰電池正極材料?強制采用四探針法（GB/T 45324-2025）；

炭素原料可兼容四端子法（GB/T 24521-2018）或?粉末壓制法?（YS/T 587.6-2006）。

儀器合規性：

模具尺寸需精確匹配標準（如鋰電池用?Φ16.3 mm±0.1 mm?，炭素用 Φ30 mm?）；

壓力系統誤差需≤±1%（如?3 MPa±0.03 MPa?）。

數據可比性：

采用相同標準（如?YS/T 625-2007?陰極炭塊標準）確保跨批次結果一致性

測量范圍：
1.電阻率： 1×10-8～2×106Ω-cm
2.方塊電阻：1×10-8～2× 106Ω/□
3.電   阻：1×10-8～2×106Ω

4.電導率：5 ×10-6～1×108ms/cm

5.分辨率：  最小0.1μΩ測量誤差±（0.05%讀數±5字）

6.測量電壓量程： 2mV   20mV  200mV 2V 測量精度±（0.1%讀數）

7.分辨率：  0.1uV  1uV  10uV  100uV

8.電流輸出：直流電流 0～1000mA 連續可調，由交流電源供電。
量程：1μA，10μA，100μA，1mA，10mA，1000mA, 誤差：±0.2%讀數±2字

9.顯示方式：液晶顯示電阻值、電阻率、方阻、電導率值、溫度、壓強值、單位自動換算

10.傳感器壓力：200kg

11.采用液壓手動方式加壓，電動方式（選購）

12.電源：220±10% 50HZ/60HZ

13. 主機外形尺寸：330mm*340mm*120mm

體積電阻volume resistance

 在試樣兩相對表面上放置的兩電極間所加直流電壓與流過這兩個電極之間的穩態電流之商，不包括沿試樣表面的電流，在兩電極上可能形成的極化忽略不計

 注:除非另有規定，體積電阻是在電化一分鐘后測定

 體積電阻率：在絕緣材料里面的直流電場強度和穩態電流密度之商，即單位體積內的體積電阻。

 注:體積電阻率的SI單位是12 "m。實際上也使用fE " cm這一單位。

條件處理

試樣的處理條件取決于被試材料，這些條件應在材料規范中規定。

推薦按GB/T 10580一2003進行條件處理；由各種鹽溶液所產生的相對溫度在IEC 60260中給出。

可以采用機械蒸發系統。

體積電阻率和表面電阻率都對溫度變化特別敏感。這種變化是指數式的。因此必須在規定的條件下來測量試樣的體積電阻和表面電阻。由于水分被吸收到電介質內是相對緩慢的過程，因此測定溫度對體積電阻率的影響需要延長處理期。吸收水分后通常會降低體積電阻。有些試樣可能需要處理數月才能達到平衡。

體積電阻

在測試以前應使試樣具有電介質穩定狀態。為此，通過測量裝置將試樣的測量電極1和3短路 （圖la）），逐步增加電流測量裝置的靈敏度到符合要求，同時觀察短路電流的變化，如此繼續到短路電 流達到相當恒定的值為止，此值應小于電化電流的穩定值，或者小于電化100min的電流。由于短路電 流有可能改變方向，因此即使電流為零，也要維持短路狀態到需要的時間。當短路電流Io變得基本恒 定時（可能需要幾小時），記下Io的值和方向。

然后加上規定的直流電壓井同時開始記時。除非另有規定，在如下每個電化時間作一次測量：1 min、2min、5min、10min、50min、100min。如果連續兩次測量得出同樣的結果，責可以結束試驗并用這個電流值來計算體積電阻。記錄次觀察到相同測量結果時的電化時間。如果在100min內不 能達到穩定狀態，則記錄體積電阻與電化時間的函數關系。

作為驗收試驗，按照有關規范的規定，使用一個固定的電化時間如lmin后的電流值來計算體積電阻率。

2表面電阻

施加規定的直流電壓，測定試樣表面的兩個測量電極（圖1b）中電極1和2）間的電阻。應在1min的電化時間后測量電阻，即使在此時間內電流還沒有達到穩定的狀態。

電源

要求有很穩定的直流電壓源。這可用蓄電油或一個整流穩壓的電摞來提供。對電源的穩定度要求是由電壓變化導致的電流變化與被測電流相比可忽略不計。

加到整個試樣上的試驗電壓通常規定為100V、250V、500V、1000 V、2500 V、5000 V, 10000 V和15000 V。 常用的電壓是100V、500V和1000 V。

在某些情況下，試樣的電阻與施加電壓的極性有關

如果電阻是與極性有關的，則宜加以注明。取兩次電阻值的幾何平均值（對數算術平均值的反對數）作為結果。

由于試樣電阻可能與電壓有依存關系，因此應在報告中注明試驗電壓值。

體積電阻率volume resistivity

在絕緣材料里面的直流電場強度和穩態電流密度之商，即單位體積內的體積電阻。

注：體積電阻率的SI單位是。' m。 實際上也使用。? cm這一單位。

典型應用

1,測量絕緣材料電阻(率)

2,測量防靜電材料的電阻及電阻率

3,測量計算機房用活動地板的系統電阻值

4,測量防靜電鞋,導電鞋的電阻值

5,光電二極管暗電流測量

6,物理,光學和材料研究

標準配置：

1,測試儀器：1臺

2,電源線：1條

3,測量線：3根（屏蔽線,測試接線,接地線）

4,使用說明書：1份

工作原理

        根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。傳統的高阻計的工作原理是測量電壓V固定，通過測量流過取樣電阻的電流I來得到電阻值。從歐姆定律可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計是精度差、分辨率低。

       本儀器是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以，即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高，從理論上講其誤差可以做到零，而實際誤差可以做到千分之幾或萬分之幾。

優點描述：

1. 性價比機型.數據穩定.

2. 可讀取粉末高度數據.

3. 可選購PC軟件.

4. 電阻率測量系統.

5. 配置粉體廢料收集盤.

6. 操作簡單.自動計算出所需數據.

7. 獲得壓實后電阻、電阻率、電導率、高度、直徑、壓強等數據.

售后服務

一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。

二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。

三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠對設備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。

四、軟件升級：終生免費提供新版本控制軟件。

關于儀器質保：1、北廣儀器保證提供的設備為需方指定的全新設備，其各項技術指標均符合相關的產品技術要求。2、設備經客戶驗收合格后，開始計算保修期，設備免費保修期為壹年，設備在質量保質期內，產品在非人為損壞的情況下，由北廣儀器負責全保。北廣儀器的客服在得到通知后24小時內響應，安排約定維修細節。3、質保期后，我們免費為您維修維護設備，除大型設備外所有設備一律返廠維修，經檢驗后，電話告知客戶問題所在及解決方式，經客戶同意后進行維修，維修后發回客戶，對于損壞及更換的零部件我們只收取成本費；如客戶不認同我們的檢驗結果，雙方另協商維修細節。
